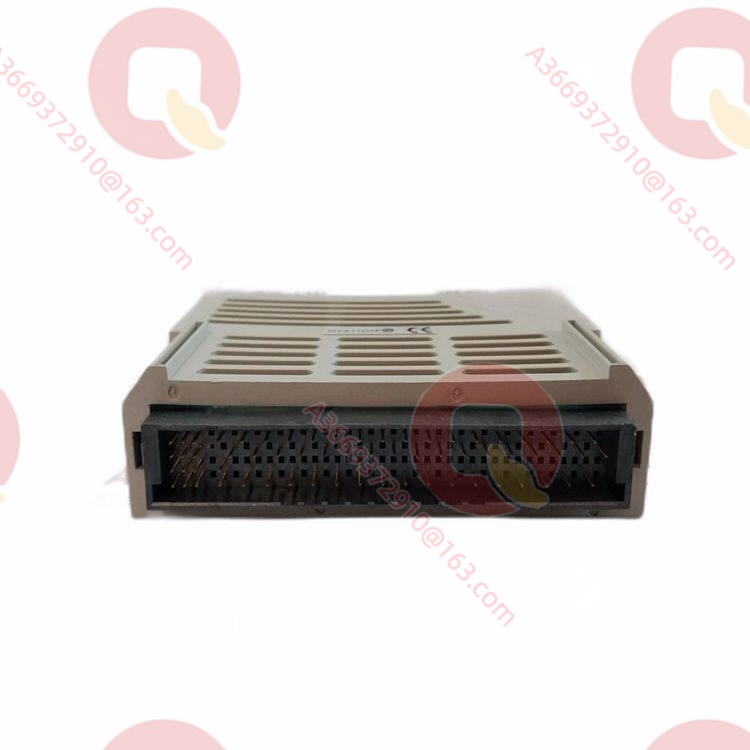

Emerson 5X00059G01 HART 模拟量输入 Personality 模块 5X00059G01

产品概述

5X00059G01 是 Emerson（原 Westinghouse）Ovation 分散控制系统中的 HART 模拟量输入 Personality 模块（HAI Personality），与 5X00058G01 HART 模拟量输入电子模块配套，构成完整的 8 通道 HART 模拟量输入子系统，承担现场智能变送器接入、回路供电与端子标识职能dcsmodule.com+1。

官方手册明确：5X00059G01 为单块印刷电路板组件，包含 8 路带熔断器的两线制回路供电变送器输入或非熔断的有源（四线制隔离电流输出）变送器输入；端子板上配置 A1–A8±（模拟量输入信号端）、P1–P8+（两线制回路供电输出端）、SH1–SH8（屏蔽端子）、PS+/PS−（外部辅助电源端）以及 RSV（保留端子，禁止接线），每块 Personality 模块侧面印有简化接线图标签，指导现场接线dcsmodule.com。在 Ovation 的"电子模块 + Personality 模块"双板架构中，该模块是 HART 智能仪表网络的现场接口层，决定了两线制/四线制接线的物理实现方式。

技术规格

主要特点和优势

两线制/四线制双输入支持：模块同时提供 8 路带熔断的两线制回路供电输入与非熔断的四线制有源输入端接，一台 Personality 即覆盖现场主流智能变送器的两种接线形式，避免因变送器类型差异更换 Personality 板dcsmodule.com+1。

端子定义完整且标识清晰：A/A±、P+、SHn、PS±、RSV 各端子功能划分明确，配合模块侧面接线图标签，现场按图接线即可，减少误接风险；RSV 保留端子明确禁止接线，防止误配线导致故障。

屏蔽端接就地化：SH1–SH8 屏蔽端子使每通道屏蔽层可在 Personality 板就地端接，符合官方"屏蔽电缆须在机柜入口接地"的电缆规范要求，保障 HART 低电平信号的抗干扰能力dcsmodule.com。

辅助电源接入端标准化：PS+/PS− 端子为外部辅助电源提供标准接入点，配合官方要求的低噪声电源（≤1.2 mV rms）配置，保障 HART 通信质量。

双板维护架构：更换电子模块时现场接线全部保留在 Personality 板上，检修作业量从"整体拆线"缩减为"拔插电子模块"，适合机组运行期间的快速消缺。

应用领域

5X00059G01 的应用与 5X00058G01 电子模块完全绑定，部署于采用 Ovation DCS 的火电厂、核电厂、联合循环电站、石化装置及油气处理设施的过程控制层 I/O 机柜内dcsmodule.com+1。典型场景包括：主蒸汽与给水系统压力/温度/流量智能变送器接入、汽包水位与除氧器水位测量、风烟系统风压与氧量信号采集、石化装置关键流量与液位智能仪表接入——所有采用 4–20 mA + HART 通信的智能变送器均通过该 Personality 模块接入 Ovation。

该模块尤其适合两类场景：一是智能变送器密度高、需要批量接入 HART 信号的电厂主机与辅助车间；二是混用两线制与四线制变送器的改造项目，5X00059G01 的双输入支持避免了按变送器类型分别配置不同 Personality 板。在远程 I/O 架构中，模块与电子模块可一同安装在远程节点机柜内，将远离控制器的智能变送器就地汇入 Ovation，缩短 HART 信号电缆长度、提升通信质量。

相关产品

5X00058G01：HART 模拟量输入电子模块（8 通道，16 位 A/D），与 5X00059G01 配套使用dcsmodule.com。
5X00062G01：HART 模拟量输出电子模块（HAO，8 通道复用 4–20 mA 输出，14 位 D/A），HART 输出侧配套型号emerson.com。
5X00063G01：HART 模拟量输出 Personality 模块（8 路无源电路，带用户可更换辅助电源熔断器）emerson.com。
1C31224G01 / 1C31227G01：Ovation 标准模拟量输入电子/Personality 模块对（非 HART），一般 4–20 mA 采集场景。
5X00070G01：Ovation 高速模拟量输入模块（8 通道 4–20 mA 独立隔离），高速采集并列选型globalpetroparts.com。
1C31203G01 / 1C31204G01 / 1C31205G01：远程节点控制器组件，HART 模块在远程节点机柜内部署时的配套设备。
1X00781H01L：Ovation 配套 DIN 导轨 24 VDC 电源，可作为辅助电源的备选方案。

安装与维护

安装前准备：确认现场变送器类型（两线制回路供电或四线制有源输出）并按 5X00059G01 端子定义规划接线；将 5X00059G01 安装于 5X00058G01 电子模块前方的 Personality 槽位；按侧面接线图标签接入各通道 A/A± 信号端、P+ 回路供电端、SHn 屏蔽端与 PS± 辅助电源端（RSV 端子严禁接线），辅助电源推荐采用低噪声外部线性电源；电缆规格按官方要求选择（<5000 英尺用 24 AWG，5000–10000 英尺用 20 AWG），屏蔽层在机柜入口单端接地。

维护建议：日常巡检重点观察端子排是否有氧化、松动与积灰；大修期间测量各通道回路电流、检查熔断器状态（两线制路）、紧固端子与屏蔽接地连续性。若某通道报欠量程/超量程，先在 Personality 端子处测量变送器回路电流，检查该路熔断器（两线制），再判断故障位于变送器、电缆、熔断器还是电子模块。5X00059G01 本体为端接板，故障率低，但建议与 5X00058G01 电子模块成对储备，并保留适量备用熔断器。

产品保障

所供 5X00059G01 均经过外观检验、端接导通测试、熔断器功能验证与端子标识核对，符合原厂制造规范，提供自发货之日起 12 个月质保。该 Personality 模块备件供应稳定，常规数量现货可发，可与 5X00058G01 电子模块按套成组供货，并配套 HART 输出侧 5X00062G01/5X00063G01。技术团队熟悉 Ovation HART 子系统的双板架构、两线制/四线制接线规范与辅助电源配置要点，可协助客户完成端子核对、接线方案确认与替换方案落地，为存量 Ovation 电厂与石化装置检修提供可靠支持。
