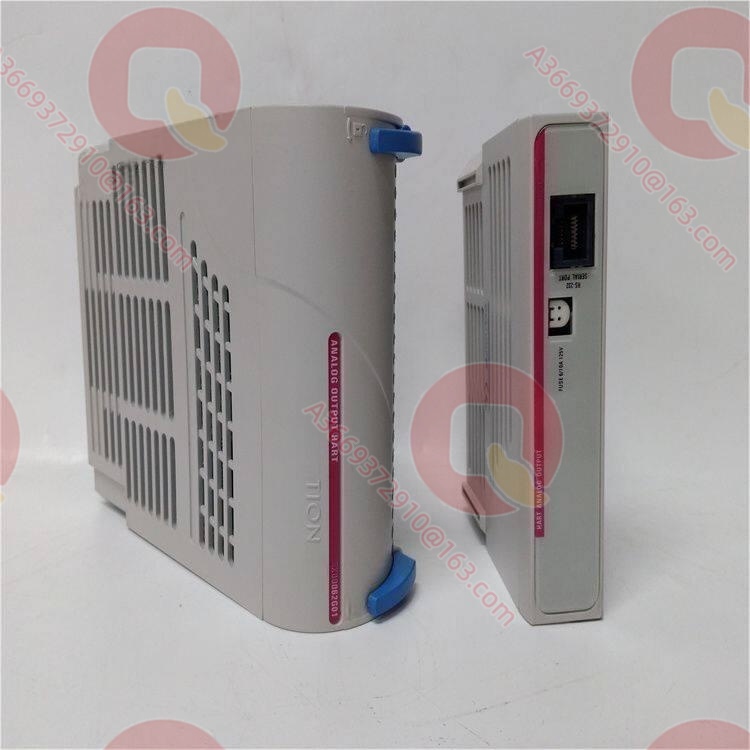

Emerson 5X00062G01 HART 8 通道模拟量输出电子模块 5X00062G01

产品概述

5X00062G01 是 Emerson（原 Westinghouse）Ovation 分散控制系统中 HART 8 通道模拟量输出电子模块（HART Analog Output，HAO），提供 8 路复用 4–20 mA 输出通道，直接与 8 台符合 HART 协议的输出设备（智能阀门定位器、智能执行机构等）对接，是 Ovation 智能仪表输出侧的核心 I/O 组件emerson.com+1。

依据 Emerson 官方数据表（PWS_010205）：模块由 16 MHz 微控制器承担 A/D 与 D/A 转换及 HART 接口控制，8 路输出通道共享一片 14 位 D/A 转换器，通过 24 ms 的通道更新周期依次刷新；模块以低电平频移键控（FSK）正弦信号叠加在 4–20 mA 模拟信号上实现 HART 数字通信，HART 信号平均值为零、不影响模拟控制信号。模块与 Personality 模块 5X00063G01 配套构成完整的 HART 模拟量输出子系统，通道间不相互隔离但共享外部 +24 VDC 辅助电源，现场与逻辑电路之间提供 1000 VDC/RMS 的介电隔离emerson.com。通过 AMS Suite Device Manager 可实现智能阀门定位器的信息采集与维护。

技术规格

主要特点和优势

14 位 D/A 与 24 ms 更新：8 路输出通道共享一片 14 位 D/A 转换器，由 16 MHz 微控制器按 24 ms 周期依次刷新，兼顾输出精度与系统实时性，满足智能阀门定位器对指令分辨率的要求emerson.com。

HART 数字通信叠加：低电平 FSK 正弦信号叠加在 4–20 mA 模拟信号之上，平均值为零、不影响模拟控制信号；通过 AMS Suite Device Manager 可读取阀门定位器的行程反馈、气源压力、诊断与组态信息，支持智能设备的参数设置与维护emerson.com。

1000 V 现场隔离：现场与逻辑电路之间提供 1000 VAC/VDC 一分钟的介电隔离，长电缆引入的瞬态不波及控制器侧；通道间共享外部 +24 VDC 辅助电源与公共地的设计简化了外部配电，但要求现场输出设备共地。

开环反馈诊断：模块内置开环反馈检测功能，8 位 Pass/Fail 状态存于数据寄存器 0xC 中，控制器侧可直接读取每路回路的通断状态，快速定位断线或负载开路故障emerson.com。

电子 ID 信息存储：逻辑板 EEPROM 存储 EID（Electronic ID）信息，便于模块识别与资产管理。

诊断 LED 齐全：模块提供 Power OK、Communication OK、External Error、Internal Error 四组 LED 指示，现场巡检即可判断模块整体状态。

应用领域

5X00062G01 部署于采用 Ovation DCS 的火电厂、核电厂、联合循环电站、石化装置及油气处理设施的过程调节输出 I/O 机柜内emerson.com+1。典型场景包括：给水调节阀、减温水调节阀、蒸汽调节阀等关键调节回路的智能阀门定位器指令输出；石化装置关键流量、压力、液位调节阀的控制；以及压缩机防喘振阀等对响应速度与行程精度要求较高的回路。

由于现代电厂与石化装置的调节阀普遍配置 HART 智能阀门定位器，5X00062G01 在新建与改造项目中作为标准 HART 模拟量输出方案使用——既保留 4–20 mA 模拟控制的可靠性与独立性，又叠加数字通信实现阀门设备的在线管理与预防性维护。Emerson 官方数据表明，通过 HART 智能仪表可将信息流量提升四到八倍（如 Coriolis 质量流量计可同时提供质量流量、温度、密度、体积流量），5X00062G01 在此架构中同时承担阀门控制与气源压力/位置反馈监视职能emerson.com。在远程 I/O 架构中，模块亦可随标准 I/O 安装在远程节点机柜内，将远离控制器的调节阀指令就地输出。

相关产品

5X00063G01：HART 模拟量输出 Personality 模块，与 5X00062G01 配套构成完整 HAO 子系统emerson.com。
5X00058G01：HART 模拟量输入电子模块（HAI，8 通道 4–20 mA，16 位 A/D），与 5X00062G01 构成 HART 输入/输出完整方案。
5X00059G01：HART 模拟量输入 Personality 模块，与 HAI 电子模块配套使用。
1C31150G01 / 1C31166G01：Ovation 标准模拟量输出电子/Personality 模块（非 HART），一般 4–20 mA 输出场景。
5X00070G01：Ovation 高速模拟量输入电子模块（4–20 mA，14 位），高速采集并列选型。
AMS Suite Device Manager：Emerson 官方 HART 设备管理平台，与 5X00062G01 配合使用。
1C31203G01 / 1C31204G01 / 1C31205G01：远程节点控制器组件，HART 输出模块在远程节点机柜内部署时的配套设备。

安装与维护

安装前准备：确认现场智能阀门定位器为 HART 协议设备、输出回路负载在 230–600 Ω 范围内（最大 700 Ω）、外部 +24 VDC 辅助电源（−5%/+6.25%）规格与容量满足模块要求；将 5X00062G01 安装于 Ovation I/O 底座，前方插入 5X00063G01；按官方端子接线图（区分非 CE Mark 与 CE Mark 接线方式）接入各通道输出线与公共辅助电源，屏蔽层单端接地；上电后通过 I/O Builder 下装通道组态，并配合 AMS Suite 验证 HART 通信与输出精度。

维护建议：日常巡检通过控制器读取数据寄存器 0xC 中的 8 位 Pass/Fail 状态，监视开环反馈；同时观察模块 Power OK、Communication OK、External Error、Internal Error 四组 LED 状态。大修期间对每通道做输出精度校验（应保持 0.25% of Span 满量程精度），检查端子紧固与屏蔽接地连续性。若某通道报开环，先在 Personality 端子处测量回路负载与辅助电源电压，再判断故障位于定位器、电缆还是模块。5X00062G01 为长期免维护设计，建议按机柜通道数配置备用电子模块，与 5X00063G01 成对存放。

产品保障

所供 5X00062G01 均经过外观检验、14 位 D/A 输出精度测试、HART 通信功能验证与 1000 V 隔离耐压抽检，符合原厂制造规范，提供自发货之日起 12 个月质保。该型号虽属成熟停产件，但备件渠道稳定，常规数量现货可发，配套的 5X00063G01 Personality 模块及 HART 输入侧 5X00058G01/5X00059G01 可成组供货。技术团队熟悉 Ovation HART 输出子系统的组态、负载匹配与故障定位方法，可协助客户完成通道配置核对、AMS 集成与替换方案落地，为存量 Ovation 电厂与石化装置检修提供可靠支持。
