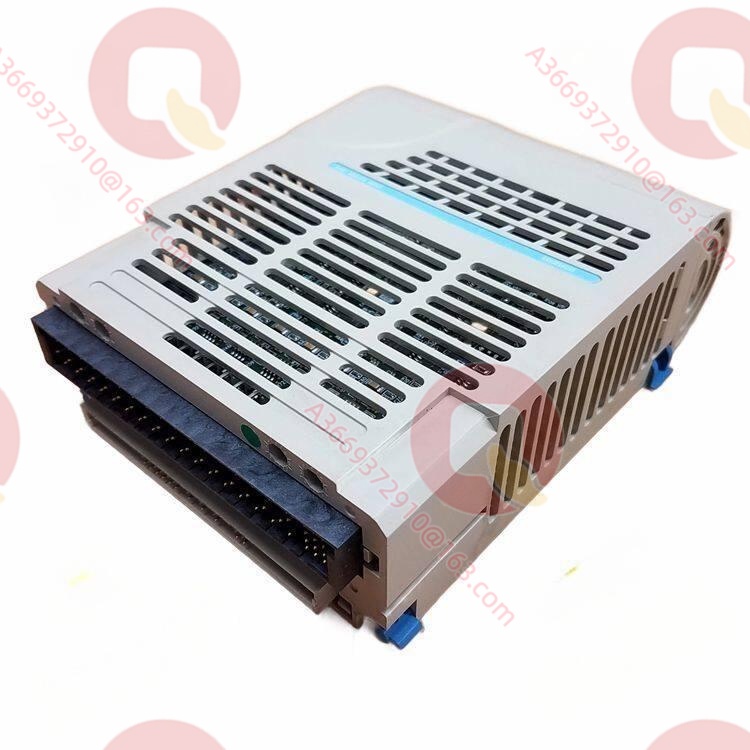

Emerson 5X00058G01 HART 模拟量输入电子模块 5X00058G01

产品概述

5X00058G01 是 Emerson（原 Westinghouse）Ovation 分散控制系统中的 HART 模拟量输入电子模块（HART Analog Input Module，HAI），提供 8 通道 4–20 mA 电流信号采集，并在标准模拟量输入能力之上叠加 HART 数字通信协议支持，属于 Ovation I/O 家族中连接智能变送器的核心 I/O 组件dcsmodule.com+1。

依据官方《Ovation I/O Reference Manual》(R3-1150) 的定义：5X00058G01 作为 HART 模拟量输入电子模块，接入 8 路量程为 4–20 mA 的电流回路信号（带 2–22 mA 欠量程/超量程检测），通过 HART 频移键控（FSK）正弦信号在 4–20 mA 回路上叠加数字通信，使控制器不仅能读取过程变量，还能通过 AMS 等工具读取与维护智能变送器的诊断信息dcsmodule.com。模块内置两片 CS5509 16 位 Δ-Σ A/D 转换器与 HART 收发调制解调电路，与 Personality 模块 5X00059G01 配套构成完整的 HART 模拟量输入子系统，是火电厂、石化装置智能仪表网络的硬件基础。

技术规格

主要特点和优势

16 位高精度采集：模块采用双 CS5509 16 位 Δ-Σ A/D 转换器，基准精度 ±0.05% 量程（99.7% 置信度）、全温度范围 ±0.1% 量程，满足电厂精细化调节与性能计算对模拟量采集精度的要求dcsmodule.com。

HART 数字通信叠加：在 4–20 mA 模拟信号之上叠加 HART FSK 数字信号，控制器除读取过程变量外，还可通过 HART 协议读取智能变送器的二次变量、诊断与组态信息，支持 AMS 设备管理工具的接入dcsmodule.com。

两线制/四线制变送器双兼容：Personality 模块提供两线制回路的 13.5 V 最小供电（限流 32 mA）与四线制有源输入端接，同一子系统覆盖两类主流智能变送器。

明确的欠量程/超量程检测：官方定义读数 <2 mA 判为欠量程、>22 mA 判为超量程，通道故障位（Channel Error Bits）直接上报控制器，便于快速定位断线与过载工况dcsmodule.com。

通道对逻辑 1000 V 隔离：所有采集通道与逻辑侧之间提供 1000 VAC/VDC 一分钟的介电隔离，保障长电缆引入的瞬态不波及控制器dcsmodule.com。

应用领域

5X00058G01 部署于采用 Ovation DCS 的火电厂、核电厂、联合循环电站、石化装置及油气处理设施的过程控制层 I/O 机柜内dcsmodule.com+1。典型场景包括：主蒸汽与给水系统压力/温度/流量智能变送器接入、汽包水位与除氧器水位测量、风烟系统风压与氧量信号采集、以及石化装置关键流量与液位智能仪表接入。

由于现代电厂与石化装置的模拟量仪表普遍采用 HART 智能变送器，5X00058G01 在新建与改造项目中作为标准 HART 模拟量输入方案使用——既保留 4–20 mA 模拟回路的可靠性与独立性，又叠加数字通信实现设备管理。使用该模块时须按官方要求为辅助电源配置低噪声（≤1.2 mV rms）电源（推荐外部线性电源），且使用辅助电源的模块必须采用屏蔽 I/O 电缆以抑制耦合噪声dcsmodule.com。在远程 I/O 架构中，模块亦可随标准 I/O 安装在远程节点机柜内，将远离控制器的智能变送器就地汇入 Ovation。

相关产品

5X00059G01：HART 模拟量输入 Personality 模块，与 5X00058G01 配套构成完整 HART AI 子系统dcsmodule.com+1。
5X00062G01：HART 模拟量输出电子模块（HAO，8 通道复用 4–20 mA 输出，14 位 D/A），HART 输出侧配套型号emerson.com。
5X00063G01：HART 模拟量输出 Personality 模块（8 路无源电路，带用户可更换辅助电源熔断器）emerson.com。
1C31224G01 / 1C31227G01：Ovation 标准模拟量输入电子/Personality 模块（非 HART），一般 4–20 mA 采集场景。
5X00070G01：Ovation 高速模拟量输入模块（8 通道 4–20 mA 独立隔离），高速采集并列选型globalpetroparts.com。
1C31203G01 / 1C31204G01 / 1C31205G01：远程节点控制器组件，HART 模块在远程节点机柜内部署时的配套设备。
AMS Suite 设备管理软件：Emerson 官方 HART 设备管理平台，与 5X00058G01 配合使用。

安装与维护

安装前准备：确认现场变送器为 HART 智能变送器、两线制或四线制接线符合 5X00059G01 端子定义（A/A± 信号端、P+ 回路供电端、SHn 屏蔽端、PS± 辅助电源端）；为辅助电源配置低噪声电源（推荐外部线性电源，≤1.2 mV rms）；将 5X00058G01 安装于 Ovation I/O 底座，前方插入 5X00059G01；按手册要求采用屏蔽 I/O 电缆并在机柜入口单端接地，电缆长度按规格选择（<5000 英尺用 24 AWG，5000–10000 英尺用 20 AWG 双绞屏蔽）dcsmodule.com。

维护建议：日常巡检通过控制器状态寄存器监视通道故障位（Channel Error Bits）与固件状态标志；大修期间对每通道做零点与量程校验，验证 ±0.05% 基准精度保持稳定，检查屏蔽接地与辅助电源噪声水平。若某通道报欠量程/超量程，先在 Personality 端子处测量变送器回路电流再定位故障位于变送器、电缆还是模块。5X00058G01 为长期免维护设计，建议按机柜通道数配置备用电子模块，与 5X00059G01 成对存放。

产品保障

所供 5X00058G01 均经过外观检验、16 位 A/D 精度测试、HART 通信功能验证与隔离耐压抽检，符合原厂制造规范，提供自发货之日起 12 个月质保。该型号虽属成熟停产件，但备件渠道稳定，常规数量现货可发，配套的 5X00059G01 Personality 模块及 HART 输出侧 5X00062G01/5X00063G01 可成组供货。技术团队熟悉 Ovation HART 子系统的组态、辅助电源配置与故障定位方法，可协助客户完成通道配置核对、精度校验与替换方案落地，为存量 Ovation 电厂与石化装置检修提供可靠支持。
