Emerson 5X00034G01 独立熔断 Personality 模块 5X00034G01

产品概述

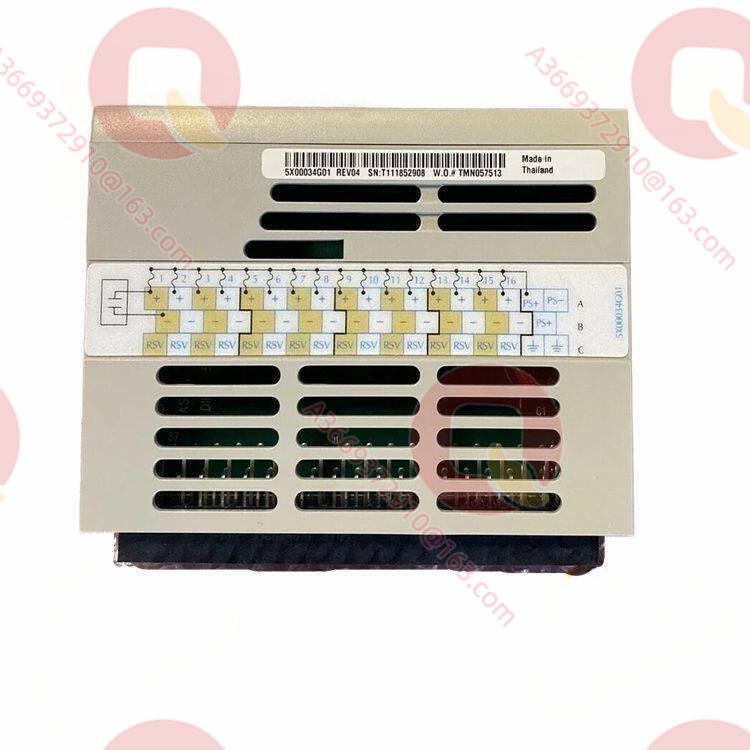

5X00034G01 是 Emerson（原 Westinghouse）Ovation 分散控制系统中的独立熔断 Personality 模块（Individual Fused Personality Module），对应紧凑型 16 通道数字量输入（24/48 VAC/VDC 差分）架构，是 Ovation I/O 家族中承担现场触点端接与逐路熔断保护的现场接口层组件dcsmodule.com+2。

官方 I/O 发布更新文件明确列出：5X00034G01 对应"Digital Input (24 or 48 VAC/VDC differential)（Compact），16 通道"的 Personality 定义，为紧凑型数字量输入提供端子与独立熔断保护dcsmodule.com。官方参考手册同时指出，与该 Personality 配对的电子模块涉及危险电压接口（>30 V RMS / 42.4 V 峰值 / 60 VDC）时必须按规范配置危险电压接线com.vn。在 Ovation 的"电子模块 + Personality 模块"双板架构中，5X00034G01 承担现场触点接入、逐路熔断（single-fused-per-channel）与端子标识职能，是高密度开关量输入机柜中保护电子模块与现场回路的硬件屏障。

技术规格

主要特点和优势

逐路独立熔断保护：5X00034G01 为 16 路通道分别配置独立熔断器，单路现场短路或过流仅熔断该路保险，不影响相邻通道与其他回路，故障定位与恢复在端子排现场完成，缩短消缺时间etradeasia.com+1。

与紧凑型 DI 电子模块配套：对应紧凑型 24/48 VAC/VDC 差分数字量输入电子模块，双板架构下更换电子模块不需拆动现场电缆，现场接线全部保留在 Personality 板端子上。

危险电压回路规范支持：官方明确与该 Personality 配对的电子模块在接入危险电压（>30 V RMS / 42.4 V 峰值 / 60 VDC）时需按规范配置，模块端子与标识设计支持此类回路的合规接线com.vn。

AC/DC 双制式兼容：24/48 VAC/VDC 差分定义使该 Personality 可同时适配现场交流与直流触点信号源，保护既有接线资产。

独立板件低成本备件：作为 Personality 模块，其单价显著低于电子模块，客户可按机柜通道数成比例配置 5X00034G01，形成经济合理的备件结构。

应用领域

5X00034G01 的应用与紧凑型 24/48 VAC/VDC 差分数字量输入电子模块绑定，部署于采用 Ovation DCS 的火电厂、核电厂、联合循环电站、水电站及石化自备电厂的开关量输入 I/O 机柜内dcsmodule.com+1。典型场景包括：辅机运行/停止状态采集（电机 MCC 触点）、阀门限位信号、联锁与保护回路状态（油压低、轴承温度高、振动大等）、报警触点状态采集，以及需要逐路熔断保护的高密度开关量输入回路。

由于逐路熔断设计对现场短路风险具有局部化能力，该 Personality 模块在触点来源多样、电缆较长、短路风险相对较高的现场（如输煤系统、化水车间、循环水泵房、锅炉房辅机区域）尤为适用；同时支持危险电压回路的特性使其可服务于采用较高电压触点信号的特殊回路。在远程 I/O 架构中，5X00034G01 与对应电子模块亦可随标准 I/O 安装在远程节点机柜内，将远离控制器的现场状态就地汇入 Ovation。

相关产品

1C31238H01：Ovation 紧凑型 16 通道数字量/事件输入模块（Cavity ｉｎｓｅｒｔ），同家族高密度方案，与 5X00034G01 形成 Personality/嵌件两种形态。
1C31232G01 / G02：Ovation 数字量输入电子模块（24/48 VDC 单端 / VAC 差分），标准尺寸版本，同机柜并列部署。
1C31233G01–G04：Ovation SOE 事件顺序记录电子模块系列，事件时戳场景的配套选择。
1C31227G02：数字量输出电子模块（24/48 VDC 隔离型），与数字量输入 Personality 配合构成完整开关量方案。
1C31203G01 / 1C31204G01 / 1C31205G01：远程节点控制器组件，紧凑型输入模块在远程节点机柜内部署时的配套设备。
1B30035H01：Ovation 控制器背板（CBO），承载标准 I/O 分支。

安装与维护

安装前准备：确认现场触点信号源电压制式在 24/48 VAC/VDC 范围内、接线为差分方式，涉及危险电压回路时按官方规范完成端接配置；将 5X00034G01 按底座导轨与定位键安装于对应电子模块前方的 Personality 槽位，逐路接入触点两端与公共端，屏蔽层单端接地；上电前逐路核对熔断器规格与安装状态，上电后通过 I/O Builder 下装通道组态并核对各通道状态与现场一致。

维护建议：日常巡检重点观察端子排是否有氧化、松动与积灰，逐路检查熔断器状态指示；大修期间测量各通道输入阈值、检查端子紧固与屏蔽接地连续性。若某通道读数异常，先在 Personality 端子处测量信号源电压并检查该路熔断器，再判断故障位于触点、电缆、熔断器还是电子模块。5X00034G01 本体为端接板，故障率低，但建议与对应电子模块成对储备，并保留适量备用熔断器。

产品保障

所供 5X00034G01 均经过外观检验、端接导通测试与逐路熔断功能验证，符合原厂制造规范，提供自发货之日起 12 个月质保。该 Personality 模块备件供应稳定，常规数量现货可发，配套的紧凑型数字量输入电子模块及备用熔断器可成组供货。技术团队熟悉 Ovation 数字量输入子系统的双板架构、熔断配置与危险电压接线规范，可协助客户完成端子核对、熔断器配置确认与替换方案落地，为存量 Ovation 电厂机组检修提供可靠支持。
