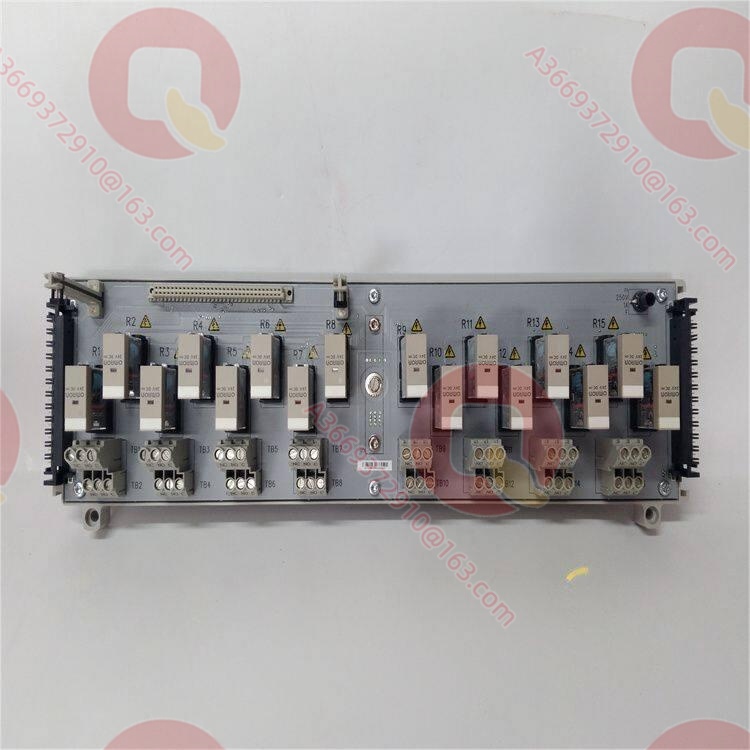

Emerson 1C31223G01 继电器输出底座 1C31223G01

产品概述

1C31223G01 是 Emerson（原 Westinghouse）Ovation 分散控制系统继电器输出子系统中的 16 路继电器输出底座（Relay Output Base），属于 1C31222G01（12 路 KUEP 版本）之后的扩展型底座，采用 G2R 系列小型功率继电器承载 16 路独立输出通道gklinko.com+1。

底座与继电器输出电子模块 1C31219G01（标准型）或 1C31219G02（带触点监视型）配套构成完整的继电器输出 I/O 组件：电子模块提供控制器与机械继电器之间的电气接口与逻辑驱动，底座则承载 16 只 G2R 型 SPDT（Form C）干簧继电器、提供现场接线端子，可直接驱动电磁阀、声光报警器、接触器线圈等低功率至中等功率的现场负载ebay.com+1。在 Ovation I/O 家族中，1C31223G01 定位为高密度开关量输出方案，相比 12 路版本在相同机柜空间内多出 4 路输出，是火电厂、核电厂驱动级与远程节点机柜的标准组件之一。

技术规格

主要特点和优势

16 路高密度输出：相比同系列 1C31222G01（12 路 KUEP 版本），1C31223G01 在相近机柜空间内多出 4 路独立继电器通道，对驱动级输出点数量较多的远程节点与就地机柜，单位机柜空间的输出密度更高，备件与柜体成本随之摊薄shanghai-automation-instrumentation.com+1。

G2R 触点容量适中：单路触点 10 A @ 240 VAC 的容量足以直接驱动常见工业负载（电磁阀、接触器线圈、声光报警），同时 G2R 系列继电器体积小于 KUEP 系列，实现了"容量够用+密度优先"的平衡，适合驱动点较多但单点功率适中的应用runtoelectronic.com。

SPDT 触点形式灵活：Form C 触点提供常开与常闭两组输出，可同时服务于联锁指令（常开）与状态反馈或失电跳闸逻辑（常闭），一个继电器即可满足两类回路需求，减少柜内继电器总数。

与触点监视模块兼容：配合 1C31219G02 电子模块使用时，可对 16 路继电器线圈与触点回路进行在线监视，为重要联锁与保护输出提供诊断能力，兼顾密度与可靠性要求。

模块化维护友好：现场负载接线全部端接在底座上，更换电子模块或单只继电器时无需拆动现场电缆；标准化 Ovation 底座尺寸保证了与同分支标准 I/O 模块的机械兼容。

应用领域

1C31223G01 部署于采用 Ovation DCS 的火电厂、核电厂、联合循环电站、水电站及石化自备电厂的驱动级 I/O 机柜与远程节点机柜内gklinko.com。典型场景包括：辅机启停指令输出（风机、泵、电动阀驱动）、声光报警与光字牌驱动、顺控步序输出（吹灰程序、化水程序控制）、电磁阀直接驱动等低功率至中等功率开关量输出回路。

在远程 I/O 架构中，继电器输出模块随标准 I/O 模块一同安装在远程节点机柜内，用于就地驱动离控制器较远的现场设备；此时 1C31223G01 与 1C31203G01、1C31204G01、1C31205G01 等远程节点组件在同一机柜内协同工作，承担就地驱动级的开关量输出ebay.com。在给水泵、送引风机、磨煤机等辅机的启停联锁、汽机跳闸回路的中间驱动、锅炉 MFT 输出的扩展驱动等场合，底座的 Form C 触点与独立通道设计为联锁与保护回路提供了硬件层保障。

相关产品

1C31219G01：继电器输出电子模块（标准型），与 1C31223G01 底座配套使用。
1C31219G02：继电器输出电子模块（带触点监视型），升级替代选型。
1C31222G01：同系列 12 路 KUEP 型继电器底座，前后代/并列选型关系shanghai-automation-instrumentation.com。
5X00564G01 / G02：8 路继电器底座（带触点监视），安全相关应用紧凑方案。
3A99252G01（RRP）/ 3A99253G01（RRB）：继电器底座过渡面板（顶/底），用于单分支最多 8 个继电器底座的扩展安装。
1C31203G01 / 1C31204G01 / 1C31205G01：远程节点电子/Personality 模块与底座，继电器输出模块在远程节点机柜内部署时的配套组件。
1B30023H01：I/O 分支终端器，混合安装标准 I/O 与继电器底座的分支末端需配置。

安装与维护

安装前准备：确认底座安装位所在 I/O 分支的电气容量满足 16 路继电器负载，按项目设计确认 Form C 触点接线方式；将 1C31223G01 按底座定位键安装于 1C31219G01/G02 电子模块前方，接入现场负载端子，标准 I/O 与继电器底座混装于同一分支时，标准 I/O 底座须从奇数位开始布置；上电前逐路核对线圈电压（24 VDC）与触点容量。

维护建议：日常巡检重点观察底座上各路继电器动作指示；大修期间测量继电器线圈阻抗历史对比、检查触点接触电阻、逐路紧固现场端子。重要联锁与保护输出建议选用 1C31219G02 触点监视配置并定期做动作试验。更换单只继电器时按同型号同线圈电压规格更换，更换电子模块时保留底座端子与现场接线原状；备件按机柜通道数配置 1–2 套底座与电子模块成对储备。

产品保障

所供 1C31223G01 均经过外观检验、继电器动作测试、触点接触电阻测量与线圈电压核对，符合原厂制造规范，提供自发货之日起 12 个月质保。该型号虽属成熟停产件，但备件渠道稳定，常规数量现货可发，配套的 1C31219G01/G02 电子模块及 1C31222G01、5X00564G01/G02 等同系列底座可成组供货。技术团队熟悉 Ovation 继电器输出子系统的触点配置与联锁回路设计要点，可协助客户完成底座选型确认、触点监视方案选型与替换方案落地，为存量 Ovation 电厂机组检修提供可靠支持。
