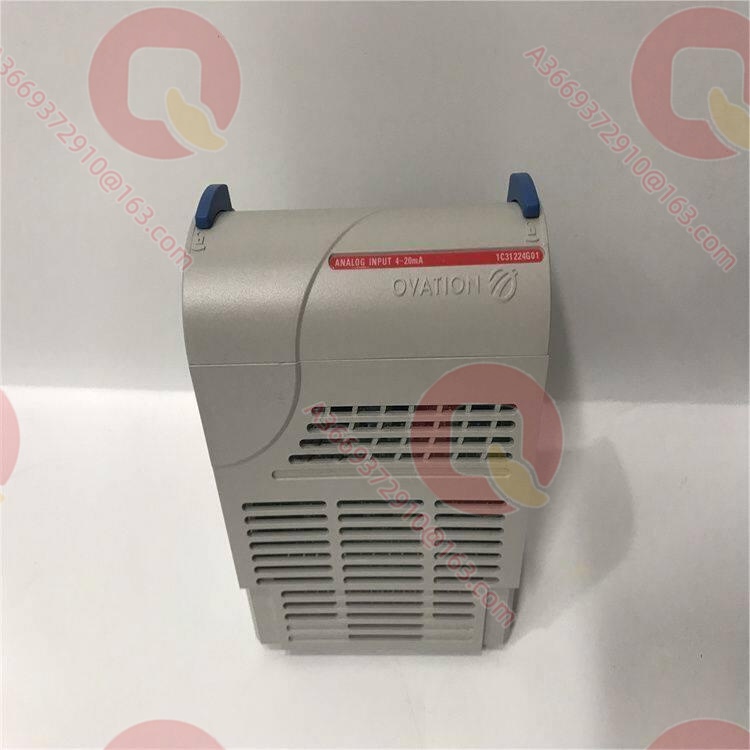

Emerson 1C31224G01 模拟量输入电子模块 1C31224G01

产品概述

1C31224G01 是 Emerson（原 Westinghouse）Ovation 分散控制系统中的 8 通道 4–20 mA 模拟量输入电子模块（Analog Input Electronics Module，EMOD），是 Ovation 标准 I/O 家族中面向工业标准电流信号采集的主力型号之一nriparts.com+1。

在 Ovation 的"电子模块 + Personality 模块"双板架构中，1C31224G01 承担 A/D 转换、通道滤波、电气隔离与故障自诊断等信号处理职能，与模拟量输入 Personality 模块 1C31227G01 配套，形成完整的现场信号接入链路；官方备件总表中也常见二者以"1C31224G01 + 1C31227G01"成对供货shanghai-automation-instrumentation.com+1。模块支持 14 位分辨率，可按组态接入 4–20 mA 或其他标准电流信号，每个通道独立隔离，配合控制器侧软件标定即可实现温度、压力、流量、液位等过程变量的高精度采集，是火电厂、核电厂、石化装置过程控制层应用最广泛的模拟量输入解决方案之一。

技术规格

主要特点和优势

工业标准信号直接接入：模块针对 4–20 mA 两线制/三线制变送器设计，无需外部信号转换装置即可接入主流现场仪表，降低系统集成复杂度，缩短仪表采购与调试周期shanghai-automation-instrumentation.com+1。

14 位分辨率保证精度：在 4–20 mA 标准量程下，14 位分辨率可分辨约 1.2 µA 级别的信号变化，对应的工程量分辨率远小于大多数过程变量所需的测量精度，满足电厂精细化调节与性能计算的数据需求。

双板架构维护便利：电子模块与 1C31227G01 Personality 模块分离，更换电子模块时不需拆动现场电缆，单板更换作业窗口控制在分钟级；Personality 板上的端子排与屏蔽端接可独立检修。

通道级隔离与自诊断：8 个通道之间电气隔离，单通道故障不会波及相邻通道；电子模块内置故障自诊断，可将通道断线、超量程、A/D 异常等状态上报控制器，便于定位现场仪表问题。

与 Ovation 生态无缝集成：作为标准 I/O 模块，1C31224G01 通过 Ovation I/O 总线与控制器直接通信，组态、标定、诊断均纳入统一平台，无需额外驱动或网关。

应用领域

1C31224G01 的应用贯穿采用 Ovation DCS 的火电厂、核电厂、联合循环电站、水电站及石化自备电厂的各类过程控制层回路nriparts.com+1。典型场景包括：主蒸汽与再热蒸汽压力、温度采集；给水流量、凝结水流量测量；汽包水位、除氧器水位监测；风烟系统风压、氧量信号接入；以及磨煤机、给水泵等辅机的轴温、轴承温度监测。

由于 4–20 mA 是工业过程仪表的事实标准，1C31224G01 在新建与改造项目中都可作为通用模拟量输入模块使用——从变送器到控制器形成简洁信号链路，尤其适合仪表密度高、需要长期稳定采集的电厂主机与辅助车间。在远程 I/O 架构中，该模块亦可随标准 I/O 模块安装在远程节点机柜内（与 1C31203G01、1C31204G01、1C31205G01 等远程节点组件协同），将远离控制器的过程信号就地汇入 Ovation，缩短变送器电缆长度、提升信号质量。

相关产品

1C31227G01：模拟量输入 Personality 模块，与 1C31224G01 配套构成完整模拟量输入通道innoplcsync.com+1。
1C31227G02：数字量输出电子模块（24/48 VDC 隔离型），与模拟量输入模块共同构成完整 I/O 方案。
1C31232G02：数字量输入电子模块（24/48 VAC 差分型），同属 Ovation 标准 I/O 家族。
1C31129G01 / G03：Ovation 同系列 RTD 输入模块（电子/Personality 对），温度信号专用选型。
1C31150G01 / 1C31166G01：Ovation 其他模拟量输入/输出型号，同一 I/O 分支配套部署。
1C31203G01 / 1C31204G01 / 1C31205G01：远程节点控制器组件，模拟量输入模块在远程节点机柜内部署时的配套设备。
1B30035H01：Ovation 控制器背板（CBO），承载标准 I/O 分支。

安装与维护

安装前准备：确认现场变送器为 4–20 mA 两线制或三线制输出、电源与屏蔽布置符合规范；将 1C31224G01 按底座导轨与定位键安装，随后在前方 Personality 槽位插入 1C31227G01；按端子排接线图接入各通道正负信号线与屏蔽层（单端接地），避免信号电缆与动力电缆并行敷设；上电后通过 I/O Builder 下装通道组态，并在零点/满量程点核对各通道读数。

维护建议：大修期间对每通道做零点与量程校验，记录偏差作为历史基线；测量各通道输入阻抗与绝缘电阻，检查端子紧固与屏蔽接地连续性。若某通道读数漂移或断线，先在 Personality 板端子处测量变送器输出电流再定位故障位于变送器、电缆还是电子模块。1C31224G01 为长期免维护设计，建议按机柜通道数配置 1–2 块备用电子模块，与 1C31227G01 成对存放以缩短更换时间。

产品保障

所供 1C31224G01 均经过外观检验、A/D 转换精度测试与通道隔离验证，符合原厂制造规范，提供自发货之日起 12 个月质保。该型号虽属成熟停产件，但备件渠道稳定，常规数量现货可发，配套的 1C31227G01 Personality 模块可成组供货。技术团队熟悉 Ovation 模拟量输入子系统的组态、标定与故障定位方法，可协助客户完成通道配置核对、精度校验与替换方案落地，为存量 Ovation 电厂机组检修提供可靠支持。
