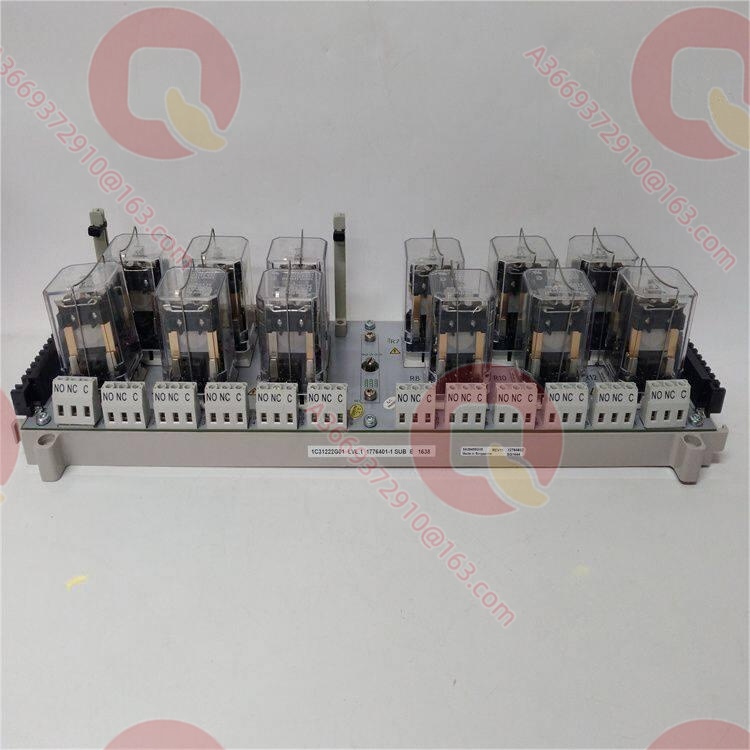

Emerson 1C31222G01 继电器输出底座 1C31222G01

产品概述

1C31222G01 是 Emerson（原 Westinghouse）Ovation 分散控制系统中的继电器输出底座（Relay Output Base），是 Ovation 继电器输出子系统的机械与电气载体，内部可配置 12 个 KUEP 型 Form C 或 Form X 干簧继电器，用于切换较高电压与较大电流的现场负载plcdcsmodule.com+1。

该底座与继电器输出电子模块 1C31219G01（标准型）或 1C31219G02（带触点监视型）配套构成完整的继电器输出 I/O 组件：电子模块提供控制器与机械继电器之间的电气接口，底座则承载 12 路继电器、提供现场接线端子与保险丝保护（每路配 EX06105 5×20 mm 熔断器，3.15 A / 250 V 快速熔断）powergenics.com。在 Ovation 的继电器输出子系统中，1C31222G01 属于"KUEP 12 路"底座系列（区别于 1C31223G01 的 G2R 16 路与 5X00564G01/G02 的 8 路带触点监视版本），广泛部署于火电厂、核电厂的驱动级控制回路与远程节点机柜中，是 Ovation I/O 家族中承担大功率开关量输出的关键基础件powergenics.com+1。

技术规格

主要特点和优势

12 路大功率开关量输出：底座配置 12 个 KUEP 型继电器，可直接切换 AC/DC 高电压、大电流现场负载（如接触器线圈、电磁阀、声光报警、驱动级联锁回路），相比标准数字输出模块省去外置中间继电器环节，减少柜内接线与故障点plcdcsmodule.com+1。

Form C / Form X 灵活配置：项目级可按现场需求选择 Form C（常开+常闭转换触点）或 Form X（先断后合双掷）配置，适配联锁逻辑与驱动回路对触点形式的不同要求，同一底座型号覆盖多种应用场景plcdcsmodule.com。

熔断保护逐路独立：每路继电器输出均配独立 EX06105 熔断器（3.15 A / 250 V 快速熔断），单路短路不影响其余回路，故障定位与恢复均在端子排现场完成，缩短消缺时间powergenics.com。

触点监视可选：配合 1C31219G02 电子模块使用时，可实现继电器线圈与触点状态的回路监视，为重要联锁与保护输出提供在线诊断能力，是安全相关回路的推荐配置pdfcoffee.com。

与电子模块解耦维护：现场负载接线全部端接在底座上，更换电子模块或单只继电器时无需拆动现场电缆，缩短检修窗口；标准化的 Ovation 底座尺寸（较标准 I/O 底座约大 1.5 倍）保证了与同分支标准 I/O 模块的机械兼容。

应用领域

1C31222G01 部署于采用 Ovation DCS 的火电厂、核电厂、联合循环电站、水电站及石化自备电厂的驱动级 I/O 机柜与远程节点机柜内powergenics.com。典型场景包括：辅机联锁与驱动回路（如风机、泵、阀门电动装置的启停指令输出）、报警与信号回路（声光报警、光字牌）、顺控步序输出（吹灰程序、化水程序控制）、以及安全相关跳闸输出的前置驱动。

在远程 I/O 架构中，继电器输出模块可随标准 I/O 模块一同安装在远程节点机柜内，用于就地驱动离控制器较远的现场设备；此时 1C31222G01 与 1C31203G01、1C31204G01 等远程节点组件在同一机柜内协同工作，承担就地驱动级的开关量输出apterauto.com。在给水泵、送引风机、磨煤机等大功率辅机的启停联锁、汽机跳闸回路的中间驱动、锅炉 MFT 输出的扩展驱动等场合，底座的高可靠触点与逐路熔断保护为联锁与保护回路提供了硬件层保障。

相关产品

1C31219G01：继电器输出电子模块（标准型），与 1C31222G01 底座配套使用。
1C31219G02：继电器输出电子模块（带触点监视型），升级替代选型，适用于安全相关回路。
1C31223G01：同系列 G2R 型 16 路继电器底座，功能扩展版本，适用于更多输出点的场合powergenics.com。
5X00564G01 / G02：8 路继电器底座（带触点监视），与 1C31219G02 配套，安全相关应用的紧凑方案pdfcoffee.com。
1C31203G01 / 1C31204G01 / 1C31205G01：远程节点电子/Personality 模块与底座，继电器输出模块在远程节点机柜内部署时的配套组件。
3A99252G01（RRP）/ 3A99253G01（RRB）：继电器底座过渡面板（顶/底），用于单分支最多 8 个继电器底座的扩展安装apterauto.com。
1B30023H01：I/O 分支终端器，混合安装标准 I/O 与继电器底座的分支末端需配置。

安装与维护

安装前准备：确认底座安装位所在 I/O 分支的电气容量满足 12 路继电器负载，按项目设计确认 Form C / Form X 配置；将 1C31222G01 按底座定位键安装于 1C31219G01/G02 电子模块前方，接入每路熔断器（EX06105）与现场负载端子，注意标准 I/O 与继电器底座混装于同一分支时，标准 I/O 底座须从奇数位开始布置；上电前逐路核对熔断器规格与线圈电压（24 VDC）。

维护建议：日常巡检重点观察底座上各路继电器动作指示与熔断器状态；大修期间测量继电器线圈阻抗历史对比、检查触点接触电阻、逐路紧固现场端子。重要联锁与保护输出建议选用 1C31219G02 触点监视配置，并定期做动作试验。更换单只继电器时按同型号同线圈电压规格更换，更换电子模块时保留底座端子与现场接线原状；备件按机柜通道数配置 1–2 块底座与电子模块成对储备。

产品保障

所供 1C31222G01 均经过外观检验、继电器动作测试、触点接触电阻测量与熔断器配置核对，符合原厂制造规范，提供自发货之日起 12 个月质保。该型号虽属成熟停产件，但备件渠道稳定，常规数量现货可发，配套的 1C31219G01/G02 电子模块及 1C31223G01、5X00564G01/G02 等同系列底座可成组供货。技术团队熟悉 Ovation 继电器输出子系统的触点配置与联锁回路设计要点，可协助客户完成 Form C/Form X 配置确认、触点监视方案选型与替换方案落地，为存量 Ovation 电厂机组检修提供可靠支持。
