Emerson 1C31206G01 介质附件单元底座 1C31206G01

产品概述

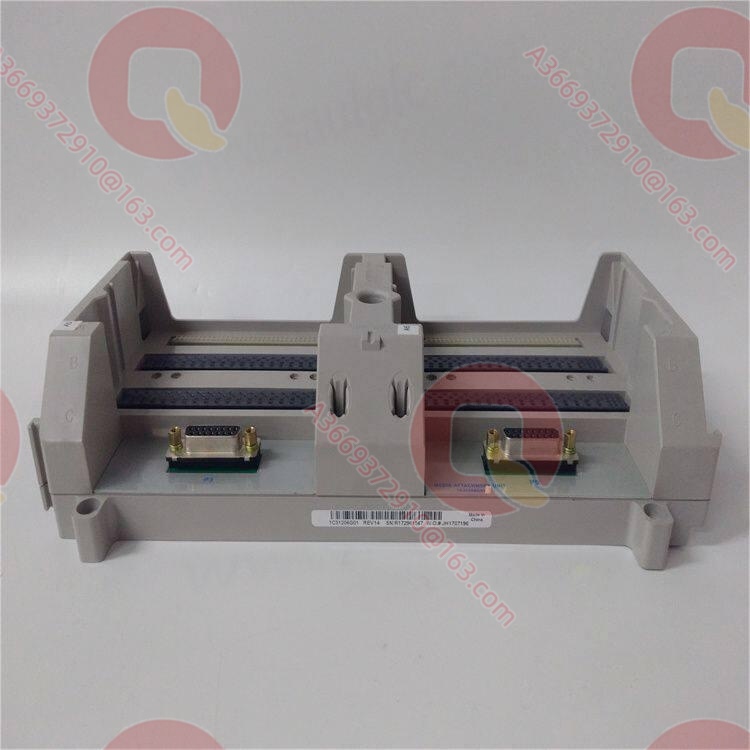

1C31206G01 是 Emerson（原 Westinghouse）Ovation 分散控制系统远程 I/O 子系统中控制器侧的介质附件单元底座（Media Attachment Unit Base，MAU Base），用于在控制器机柜内安装并电气支撑 MAU 模块（电子模块 1C31179 + Personality 模块 1C31181）apterauto.com。

底座最多可容纳两套 MAU 模块，并提供 AUI 电缆连接器，用以互连 Ovation 控制器背板上的 PCRR 卡与附件单元模块；背板同时将 +24V 电源路由至 MAU 模块，并承担本地 I/O 总线的终端功能——因此，在放置了 MAU 模块的分支末端，无需再安装 I/O 分支终端器板apterauto.com。该底座与远程节点侧的 1C31205G01（远程节点控制器底座）相对应，分别服务于光纤链路的控制器端与远程节点端，共同完成 Ovation 远程 I/O 通信的物理层与电气层构建。在包含远程 I/O 的 Ovation 控制器机柜中，1C31206G01 是连接 PCRR 与光纤介质的关键中间载体，也是机柜内分支终端策略的组成部分。

技术规格

主要特点和优势

集成总线终端功能：1C31206G01 在支撑 MAU 模块的同时，承担所在分支的本地 I/O 总线终端职责，省去了分支末端的 1B30023 终端器板，简化了控制器机柜的底座与终端器配置清单，也降低了因终端器漏装导致的反射干扰风险apterauto.com。

电源与信号一体化路由：背板直接将 +24V 冗余电源分配至插入的 MAU 模块，并通过 AUI 电缆连接器与控制器背板 PCRR 卡互连，电源、信号、机械支撑三合一设计，减少机柜内部线束数量。

兼容多档 MAU Personality：底座与 1C31181G01（850 nm/2 km）、G02（850 nm/4 通道/2 km）、G03（1300 nm/2 km）、G04（1300 nm/4 km）均兼容，客户按链路距离与光纤类型选型时无需更换底座，硬件复用性好apterauto.com。

主备链路对称部署：控制器侧 MAU 通过 AUI 电缆分别连接主备 PCRR 卡，1C31206G01 可同时容纳主、备 MAU 模块，与远程节点侧 1C31205G01 的主备 RNC 形成对等的双通道冗余结构。

控制器机柜标准化组件：作为 Westinghouse 时代标准底座，与既有 Ovation 控制器机柜布局完全兼容，更换时按原位安装即可，无需重新规划分支与终端器配置。

应用领域

1C31206G01 部署于采用 Ovation 远程 I/O 的火电厂、核电厂、联合循环电站、水电站及石化自备电厂的控制器机柜内，承担控制器侧光纤链路的物理接入apterauto.com。典型场景是：控制器机柜内冗余 PCRR 卡通过 AUI 电缆连接至 1C31206G01 底座，底座上的 MAU 模块（1C31179 + 1C31181）将 PCRR 消息转换为 850 nm 或 1300 nm 光信号，经光纤分别送往最多四个远程节点apterauto.com+1。

在大型电厂多远程节点拓扑中，单 MAU 最多可挂接四个远程节点，单 PCRR 卡合计可服务 8 个节点、512 块 I/O 模块，1C31206G01 是每条远程链路控制器端的必经节点apterauto.com。在锅炉房与集控室分离、化水车间与主厂房跨建筑、输煤系统长距离延伸等场景中，该底座与远程节点侧 1C31205G01 共同构成链路两端；在核电厂常规岛、抽水蓄能大坝闸门控制等安全相关应用中，主备两套 MAU/底座/光纤链路的双重配置保证了通信路径的冗余度。

相关产品

1C31179G01 / 1C31179G02：MAU 电子模块（2 通道 / 4 通道），安装于 1C31206G01 底座上。
1C31181G01 / G02 / G03 / G04：MAU Personality 模块（850 nm/2 km、4 通道/2 km、1300 nm/2 km、1300 nm/4 km），与底座配套使用apterauto.com。
1C31205G01：远程节点控制器底座，与 1C31206G01 分别位于光纤链路两端，同系列配套关系。
1C31203G01 与 1C31204G01/G03：远程节点电子/Personality 模块，链路对端配套设备。
1B30023H01：I/O 分支终端器板，仅在未放置 MAU 的分支末端使用。
5A26304G01（PDM）：电源分配模块，为控制器机柜内底座与 I/O 分支分配 +24V。
1B30035G01：控制器背板（CBO），承载 PCRR 卡并通过 AUI 电缆连接至底座。

安装与维护

安装前准备：确认控制器机柜内 PCRR 卡已就位、+24V 冗余电源与 PDM 配电模块上电正常；将 1C31206G01 安装于 I/O 分支末端的标准底座位，插入对应光纤类型的 1C31179 + 1C31181 模块组合，通过 AUI 电缆连接至主、备 PCRR 卡，随后接入至各远程节点的光纤收/发端子；确认底座所在分支无需再安装 1B30023 终端器板。

维护建议：日常巡检重点观察底座上 MAU 模块的光纤连接指示与 PCRR 状态 LED 一致性；大修期间对光纤端面做清洁与插损测试、对 AUI 电缆连接器做紧固与氧化检查，并进行主备链路切换试验。更换底座上模块时按主备顺序逐一操作，避免同时断开主备链路；备件配置按控制器侧每条远程链路一块 1C31206G01、远程节点侧每节点一块 1C31205G01 的比例储备，并配套 1C31179 与 1C31181 成对备件。

产品保障

所供 1C31206G01 均经过外观检验、连接器导通测试与总线终端功能验证，符合原厂制造规范，提供自发货之日起 12 个月质保。该型号虽属成熟停产件，但备件渠道稳定，常规数量现货可发，配套的 1C31179、1C31181、1C31205G01 等组件可成组供货。技术团队熟悉 Ovation 远程 I/O 链路控制器侧的组网规范与终端策略，可协助客户完成 MAU 选型确认、AUI 电缆核对、光纤链路诊断与替换方案落地，为存量 Ovation 电厂机组检修提供可靠支持。
