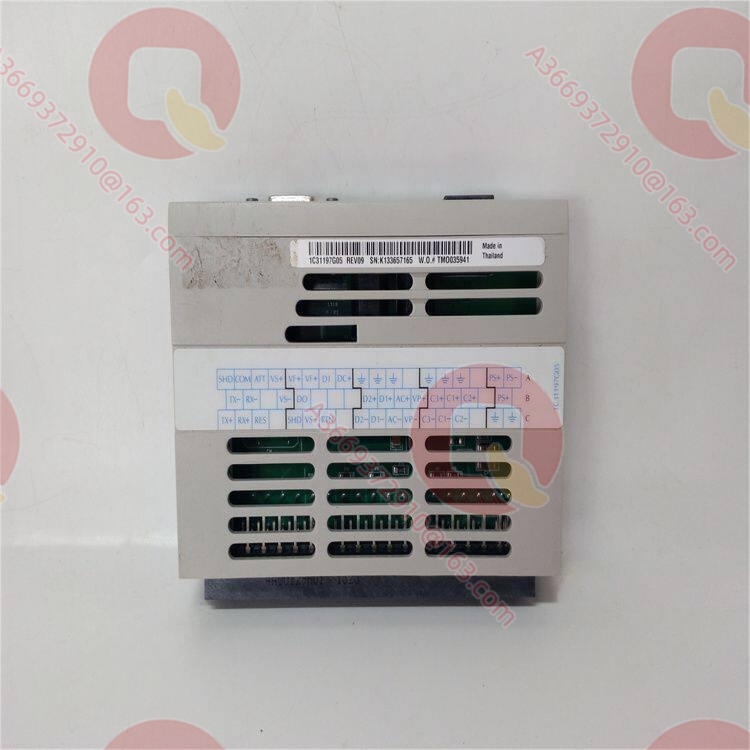

Emerson 1C31197G05 阀门定位器 Personality 模块 1C31197G05

产品概述

1C31197G05 是 Emerson Ovation 分散控制系统阀门定位器 Personality 模块（PMOD）系列 1C31197G01–G05 中的后继通用版本，与 1C31194 系列电子模块（EMOD）配合构成完整的阀门定位器 I/O 组件，承担伺服阀线圈驱动端接、LVDT 反馈接入与通道电气保护功能pdfcoffee.com。

在 Ovation 的"电子模块 + Personality 模块"双板架构中，电子模块负责阀位闭环运算与激励信号产生，Personality 模块则通过端接电阻网络决定伺服阀线圈的电流档位——G01/G02/G03/G04 分别对应 82 Ω、250 Ω、1000 Ω、125 Ω 四类线圈阻抗（峰值输出 ±2.04 V、±4.20 V、±8.26 V、±4.5 V）apterauto.com。1C31197G05 作为该系列的最新版本，可与第一代（80C196）与第二代（ARM9）所有 1C31194 电子模块任意组合，并面向 Ovation 3.5+ 系统平台，是新建或升级项目中 Personality 层的统一选型——既保护现场既有的执行机构接线资产，又确保备件版本与系统平台同步演进pdfcoffee.com。

技术规格

主要特点和优势

与任意电子模块即插即用：官方规格明确"任何 1C31194 电子模块可与任何 1C31197 Personality 模块组合"，1C31197G05 因此既可配第一代 1C31194G01/G02 用于存量机组备件替换，也可配第二代 1C31194G03/G04 用于 Ovation 3.5+ 系统，备件结构大幅简化pdfcoffee.com。

线圈档位接口标准化：通过端接电阻网络实现 82 Ω（最大 ±24.9 mA）、125 Ω（±36 mA）、250 Ω（±16.8 mA）、1000 Ω（±8.3 mA）四档线圈限流，使电子模块无需硬件改动即可适配不同厂家、不同年代的电液伺服阀apterauto.com。

隔离与保护完备：现场接口与 Ovation I/O 总线之间提供 1000 VDC 介电隔离，SLIM 串口与 SHUTDOWN 数字输入亦具备 ±1000 VDC 隔离；探头侧瞬态浪涌与误接电压首先由 Personality 板承受，保护高价值电子模块apterauto.com。

接线免拆维护：现场 LVDT 一/二次线圈与伺服阀线圈接线端子全部位于 Personality 板，更换电子模块时不需拆动任何现场电缆，检修窗口缩短至分钟级，特别适合机组运行期间的快速消缺。

低成本备件策略：作为 Personality 模块，单价显著低于电子模块；客户可按机柜通道数成比例配置 1C31197G05，与少量电子模块形成经济合理的备件结构，且单一版本覆盖新老系统，降低库存版本管理复杂度。

应用领域

1C31197G05 的应用与 1C31194 系列电子模块完全绑定，部署于采用 Ovation DCS 的火电厂、核电厂与联合循环机组的 DEH 及过程调节 I/O 机柜中pdfcoffee.com。典型场景包括：汽机调节汽阀（GV）与主汽阀（TV）电液执行机构的伺服阀线圈端接与 LVDT 反馈接入，为 DEH 阀位闭环提供硬件层支撑；给水泵汽机进汽调节阀、供热调节蝶阀等采用 LVDT 反馈的液压执行机构控制点；以及锅炉给水调节、蒸汽温度调节、风门挡板等过程调节阀的电动-液压复合驱动回路。

该版本尤其适合两类场景：一是系统升级至 Ovation 3.5/3.6 后，新建或扩容 I/O 机柜时统一选用第二代 Personality 版本，与 1C31194G03/G04 形成配套；二是存量机组检修中，原 G01–G04 Personality 模块到达寿命或需统一版本时，可直接以 G05 替换而不改动现场接线。在配置 SLIM 就地操作单元的阀门控制点上，1C31197G05 亦承担 SLIM 串口的端接与隔离功能apterauto.com。

相关产品

1C31194G01 / G02：第一代 80C196 阀门定位器电子模块（17 Vpp / 1 kHz 与 23.75 Vpp / 3 kHz），与 1C31197G05 可直接组合，兼容老系统。
1C31194G03 / G04：第二代 ARM9 电子模块（17 Vpp / 1 kHz 与 17 Vpp / 3 kHz），Ovation 3.5+ 专用，与 1C31197G05 形成推荐组合。
1C31197G01 / G02 / G03 / G04：同系列早期 Personality 版本，分别对应 82/250/1000/125 Ω 线圈档位，前后代关系。
4D33741G01–G03：SLIM 就地操作显示单元，经 RS-485 与阀门定位器子系统通信，配套使用。
1C31199G01–G06 与 1C31201G01/G02/G03：Ovation 伺服驱动电子/Personality 模块对，同为 DEH 阀门控制回路的 I/O 组件，配套部署。
1C31189G01 / G03 与 1C31192G01：转速检测电子/Personality 模块，与阀门定位器共同构成汽机调节级 I/O 方案。

安装与维护

安装前准备：核对现场伺服阀线圈阻抗规格与 LVDT 接线方式，将 1C31197G05 按底座导轨与定位键安装于 1C31194 电子模块前方的 Personality 槽位；按端子排侧面接线图逐一接入 LVDT 一/二次线圈、伺服阀线圈回路、SLIM 串口与 SHUTDOWN 干接点，屏蔽层单端接地，端子紧固力矩符合规范，完成后插入电子模块并下装组态。

维护建议：日常巡检重点观察端子排是否有氧化、松动与积灰；大修期间逐一复核各通道端子紧固、屏蔽接地连续性与 LVDT 线圈直流阻抗历史对比。若某通道读数异常，先在 Personality 板端子处测量 LVDT 二次输出波形与线圈回路电压，再判断故障位于传感器、电缆还是电子模块。1C31197G05 本体为无源端接板，故障率低，但建议与电子模块成对储备以缩短突发故障恢复时间。

产品保障

所供 1C31197G05 均经过外观检验、端接导通测试与隔离耐压抽检，符合原厂制造规范，提供自发货之日起 12 个月质保。该 Personality 模块备件供应稳定，常规数量现货可发，可与 1C31194G01–G04 电子模块按套成组供货，方便客户按机柜配置备件并统一版本管理。技术团队熟悉 Ovation 阀门定位器子系统的双板架构、线圈档位匹配与接线规范，可协助客户完成端子核对、通道故障定位与成套更换方案实施，为存量与升级 Ovation 电厂机组检修提供可靠支持。
