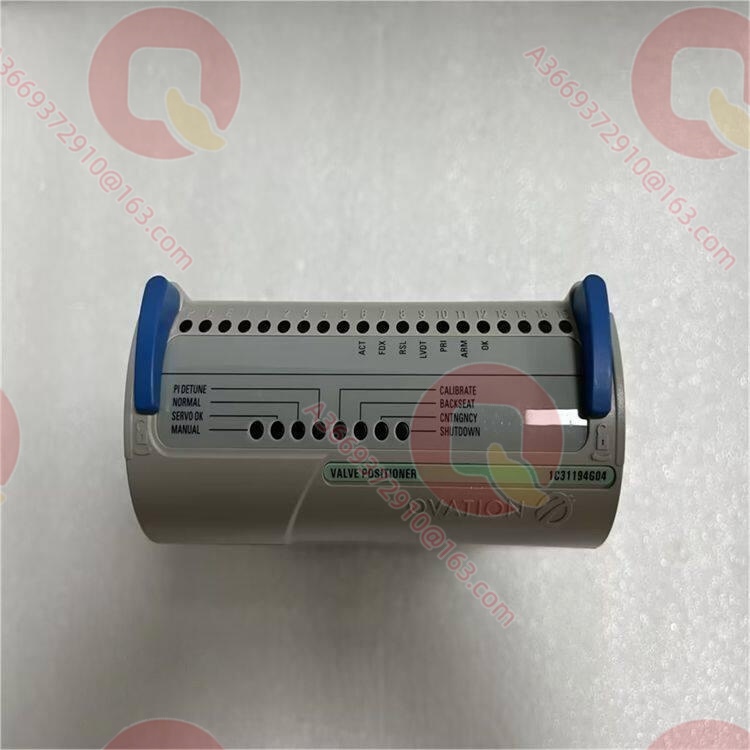

Emerson 1C31194G04 阀门定位器电子模块 1C31194G04

产品概述

1C31194G04 是 Emerson Ovation 分散控制系统阀门定位器电子模块的第二代（ARM9 微控制器平台）3 kHz 激励版本，输出 17 VAC 峰-峰值 @ 3 kHz 的 LVDT 一次线圈激励信号，伺服阀线圈驱动输出电压达 ±10.0 VDC，专为 Ovation 3.5 及以上系统版本设计pdfcoffee.com+1。

作为 1C31194G02（第一代 80C196 平台、23.75 Vpp / 3 kHz 激励）的同频段替代型号，G04 在保留"位置设定值闭环 + LVDT 双通道反馈 + 冗余线圈驱动"核心架构的基础上，依托 ARM9 平台获得更强的处理能力与诊断扩展空间，可与 1C31197G01–G05 任意 Personality 模块搭配，适配 82 Ω、125 Ω、250 Ω、1000 Ω 各类伺服阀线圈pdfcoffee.com。对于原采用 3 kHz LVDT 反馈元件且系统已升级至 Ovation 3.5+ 的机组，1C31194G04 是官方明确的替代路径——现场 LVDT 与端子接线保持不变，仅通过更换电子模块与升级软件完成过渡，最大限度保护既有执行机构资产。

技术规格

主要特点和优势

同频段的代际升级：1C31194G04 与第一代 1C31194G02 同属 3 kHz LVDT 激励产品线，但平台由 80C196 升级至 ARM9，在标定效率、固件可扩展性与诊断颗粒度上均有提升，是 Emerson 官方为 Ovation 3.5+ 系统列明的第二代版本pdfcoffee.com+1。

LVDT 资产完整保留：现场执行机构上的 3 kHz LVDT 反馈元件、端子接线与屏蔽布置均无需改动，更换 1C31194G04 后即可恢复闭环，避免了 1 kHz/3 kHz 混用导致的激励失配问题，也无需为升级系统而同步更换 LVDT。

Personality 模块全兼容：按官方规格，任何 1C31194 电子模块可与任何 1C31197 Personality 模块组合，客户可沿用原 82/125/250/1000 Ω 线圈档位配置，检修时单独更换电子模块而不牵动接线网络pdfcoffee.com。

冗余与标定功能齐备：固件版本 0C 起支持 VP 冗余、0F 起支持控制器侧图形化标定与 kServo/kServoDb 整定常数上传下载，1C31194G04 可参与冗余阀门定位器子系统，承担保护级阀门的备份控制apterauto.com。

闭环点类型完整：每通道提供 Shutdown Status、辅助湿接点电压检测、SLIM ON 信号、位置反馈、三路线圈电压回读及原始解调电压等点类型，为阀门卡涩预警、活动性试验与伺服线圈状态监视提供完整原始数据apterauto.com。

应用领域

1C31194G04 的应用场景与 G02/G03 一致，聚焦于采用 Ovation 3.5 及以上系统版本的火电、核电与联合循环机组汽轮机 DEH 调节回路。在调节汽阀（GV）、主汽阀（TV）控制回路中，模块接收控制器下发的阀位设定，输出冗余线圈驱动信号至电液伺服阀，同时以阀杆 3 kHz LVDT 双通道反馈闭合位置环，实现阀门开度精确跟踪与卡涩预警pdfcoffee.com。

该版本最适合两类场景：一是原系统采用 1C31194G02（3 kHz 第一代）、软件升级至 Ovation 3.5+ 后需要同步替换为官方推荐第二代版本的存量机组；二是执行机构端沿用 3 kHz LVDT 反馈元件、新购备件希望统一至 ARM9 平台的项目。此外，在给水泵汽机、汽动给风机、供热调节蝶阀等配置 3 kHz LVDT 的液压执行机构上，1C31194G04 与 1C31197G01–G04 Personality 模块共同构成标准 I/O 方案，配合 SLIM 就地单元实现阀位闭环与就地标定pdfcoffee.com。

相关产品

1C31194G02：第一代 80C196 平台、23.75 Vpp / 3 kHz 激励版本，前后代升级替代关系。
1C31194G03：第二代 ARM9、17 Vpp / 1 kHz 激励版本，与 1C31194G04 形成激励频率互补。
1C31194G01：第一代 17 Vpp / 1 kHz 激励版本，同系列早期型号。
1C31197G01 / G02 / G03 / G04：阀门定位器 Personality 模块，分别适配 82 Ω / 250 Ω / 1000 Ω / 125 Ω 伺服线圈档位，与 1C31194G04 配套使用apterauto.com。
1C31197G05：Personality 模块系列通用后继版本，与第二代电子模块搭配用于新系统。
4D33741G01–G03：SLIM 就地操作显示单元，经 RS-485 与模块通信，用于就地监视与标定pdfcoffee.com。
1C31189G03 / G04 与 1C31192G01：转速检测电子/Personality 模块，与阀门定位器共同部署于 DEH I/O 机柜。

安装与维护

安装前准备：确认系统版本为 Ovation 3.5 及以上、现场 LVDT 一次线圈额定激励为 3 kHz（17 Vpp 规格）；根据伺服阀线圈阻抗选择对应的 1C31197G01–G04 Personality 模块安装于 1C31194G04 槽位；按端子排接线图接入 LVDT 一/二次线圈与伺服阀线圈回路，屏蔽层单端接地，激励回路与动力电缆分槽敷设以避免引入 3 kHz 频段干扰。

维护建议：大修期间测量 LVDT 线圈直流阻抗与历史值对比（判断匝间短路）、核对位置反馈满量程偏差与年漂移（≤0.5%）、检查端子紧固与屏蔽接地连续性；若阀位反馈跳变，先在 Personality 板端子处测量 LVDT 二次输出波形再定位故障。模块更换前备份标定常数与组态，更换后利用控制器侧图形化标定功能快速恢复行程标定；备件按机柜通道数与 1C31197G01–G05 Personality 模块成对储备。

产品保障

所供 1C31194G04 均经过功能测试、LVDT 激励通道验证与线圈输出精度校核（0.4% FS），符合原厂制造规范，提供自发货之日起 12 个月质保。该型号面向 Ovation 3.5+ 系统的 ARM9 第二代平台，备件供应渠道稳定，常规数量现货可发，Personality 模块可成组配套。技术团队熟悉 1C31194G02 → G04 的代际替换流程、Ovation 阀门定位器子系统标定要点与 MASTATION 算法组态，可协助客户完成系统版本确认、LVDT 频率与线圈档位核对、Personality 选型与替换方案落地，为存量与升级 Ovation 电厂机组提供可靠技术支持。
