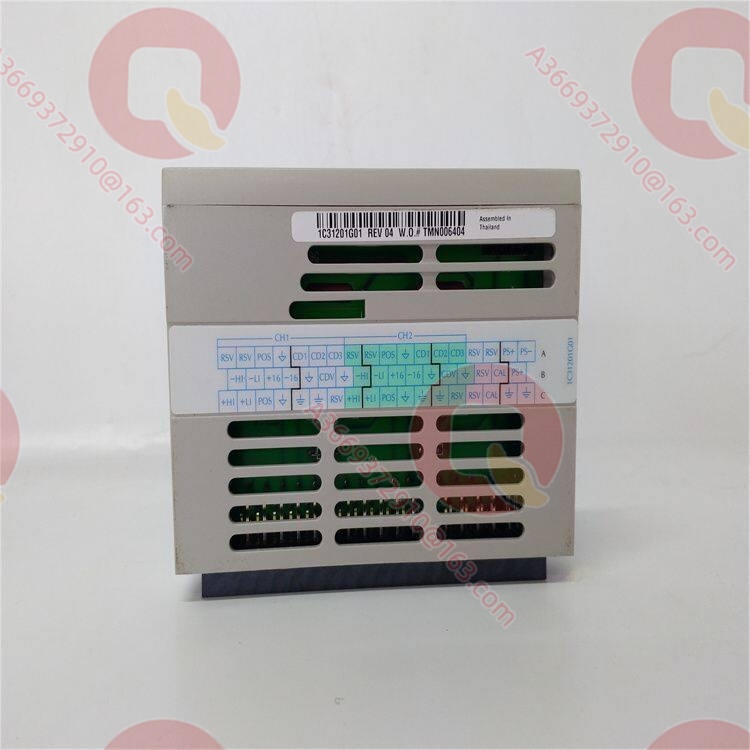

Emerson 1C31201G01 伺服驱动 Personality 模块 1C31201G01

产品概述

1C31201G01 是 Emerson Ovation 分散控制系统伺服驱动子系统（Servo Driver）的 Personality 模块，与 1C31199G01 / 1C31199G04 电子模块（EMOD）配套构成完整的伺服驱动 I/O 组件，用于汽轮机电液（EH）执行机构的位置闭环控制pdfcoffee.com+1。

该 Personality 模块对应 DC LVDT 接口类型：电子模块输出 ±16 VDC 的直流激励信号驱动外接直流 LVDT，伺服阀线圈驱动能力为 60 mA（60 Ω 线圈，CD1 档）、40 mA（80 Ω 线圈，CD2 档）或 40 mA（40 Ω 线圈，CD3 档），单模块提供 6 通道 I/O 接口，与现场两台电液执行机构对接并完成双执行机构的位置控制pdfcoffee.com。在 Ovation 的"电子模块 + Personality 模块"架构中，1C31201G01 承担现场 LVDT、伺服阀线圈与电子模块之间的端接与电气隔离职能，使 1C31199G01/G04 可在不改动现场接线的情况下完成更换或升级，是采用直流 LVDT 反馈元件的汽机 DEH 阀门控制回路中的关键接口组件。

技术规格

主要特点和优势

DC LVDT 专用接口：1C31201G01 对应直流 LVDT 反馈架构，由 1C31199G01/G04 输出 ±16 VDC 直流激励，区别于同系列 1C31201G02/G03 所服务的 19 VAC p-p @ 1 kHz/3 kHz 交流 LVT 场景，客户可按现场执行机构反馈元件类型精准选型，避免激励类型失配pdfcoffee.com。

双执行机构集成：单模块 I/O 架构原生支持两台 EH 执行机构——每台设备各占一组"位置反馈 + 原始解调电压 + 需求指令"点对，机柜空间与备件数量相比单执行机构方案减半，对多阀调节级布置尤为经济pdfcoffee.com。

多档线圈限流适配：CD1/CD2/CD3 三档线圈阻抗（60/80/40 Ω）覆盖主流电液伺服阀规格，配合电子模块的 ±16 VDC 驱动输出，无需外加放大环节即可直接驱动伺服阀线圈，缩短信号链路pdfcoffee.com。

固件可升级架构：配套的 1C31199G04 在 G01 基础上增加了 I/O 总线固件升级能力，使整套伺服驱动子系统可随 Ovation 系统演进在线更新固件，延长备件生命周期pdfcoffee.com。

接线免拆维护：现场 LVDT 与伺服阀线圈接线全部端接在 Personality 板上，更换电子模块时无需拆动任何现场电缆，机组运行期间的快速消缺与预防性更换均可在分钟级完成。

应用领域

1C31201G01 的应用与 1C31199G01/G04 电子模块绑定，部署于采用 Ovation DEH 的火电与核电机组汽轮机 I/O 机柜中pdfcoffee.com。典型场景是汽轮机调节汽阀（GV）与主汽阀（TV）的电液执行机构位置控制：控制器下发阀位需求指令，1C31199G01/G04 输出 ±16 VDC 线圈驱动信号经 Personality 板端接后作用于伺服阀，同时采集阀杆直流 LVDT 的位置反馈与原始解调电压，在控制器侧闭合位置环，实现阀门开度的精确调节与卡涩预警。

采用直流 LVDT 反馈元件的执行机构多见于早期 Ovation/Westinghouse DEH 系统与特定汽机厂配套方案，1C31201G01 为这类存量装置提供了官方原生的 I/O 接口路径——改造或备件更换时无需将直流 LVDT 更换为交流 LVT，最大限度保护现场既有反馈元件投资。在双阀配置（如调节级两支路阀组）、抽汽供热调节蝶阀以及配置 SLIM 就地操作单元的阀门控制点上，该模块同样可作为标准伺服驱动 Personality 方案部署pdfcoffee.com。

相关产品

1C31199G01：伺服驱动电子模块（DC LVDT，无 I/O 总线固件升级），与 1C31201G01 配套使用。
1C31199G04：伺服驱动电子模块（DC LVDT，支持 I/O 总线固件升级），升级替代 1C31199G01，与 1C31201G01 配套。
1C31199G02 / G03 / G05 / G06：伺服驱动电子模块（AC LVT，19 VAC p-p @ 1 kHz/3 kHz），与 1C31201G02 配套，激励类型并列选型。
1C31201G02 / G03：同系列交流 LVT 型 Personality 模块，G03 用于 LM6000 燃气轮机应用，功能并列关系。
1C31194G01–G04 与 1C31197G01–G05：Ovation 阀门定位器电子/Personality 模块对，同为 DEH 阀门控制 I/O 组件，配套部署。
1C31189G01 / G03 与 1C31192G01：转速检测电子/Personality 模块，与伺服驱动子系统共同构成汽机调节级 I/O 方案。
4D33741G01–G03：SLIM 就地操作显示单元，经串口与阀门定位器/伺服驱动子系统通信，配套使用。

安装与维护

安装前准备：核对现场执行机构反馈元件为直流 LVDT、伺服阀线圈阻抗属 CD1/CD2/CD3 档位（60/80/40 Ω）；将 1C31201G01 按底座导轨与定位键安装于 1C31199G01/G04 电子模块前方的 Personality 槽位；按端子排接线图接入两路 LVDT 反馈、两路伺服阀线圈与需求指令回路，屏蔽层单端接地，激励/驱动回路与动力电缆分槽敷设。

维护建议：日常巡检重点观察端子排是否有氧化、松动与积灰；大修期间逐一复核各通道端子紧固、屏蔽接地连续性，测量直流 LVDT 芯杆行程与线圈阻抗历史对比。若阀位反馈跳变，先在 Personality 板端子处测量 LVDT 反馈波形与线圈回路电压再定位故障。1C31201G01 本体为无源端接板，故障率低，但建议与电子模块成对储备；配套 1C31199G04 时可通过 I/O 总线在线更新固件，减少停机窗口。

产品保障

所供 1C31201G01 均经过外观检验、端接导通测试与线圈驱动档位验证，符合原厂制造规范，提供自发货之日起 12 个月质保。该 Personality 模块备件供应稳定，常规数量现货可发，可与 1C31199G01/G04 电子模块按套成组供货，方便客户按机柜配置备件。技术团队熟悉 Ovation 伺服驱动子系统的双板架构、DC LVDT 激励匹配与 CD 线圈档位选择，可协助客户完成端子核对、通道故障定位与成套更换方案实施，为存量 Ovation 电厂汽机 DEH 检修提供可靠支持。
