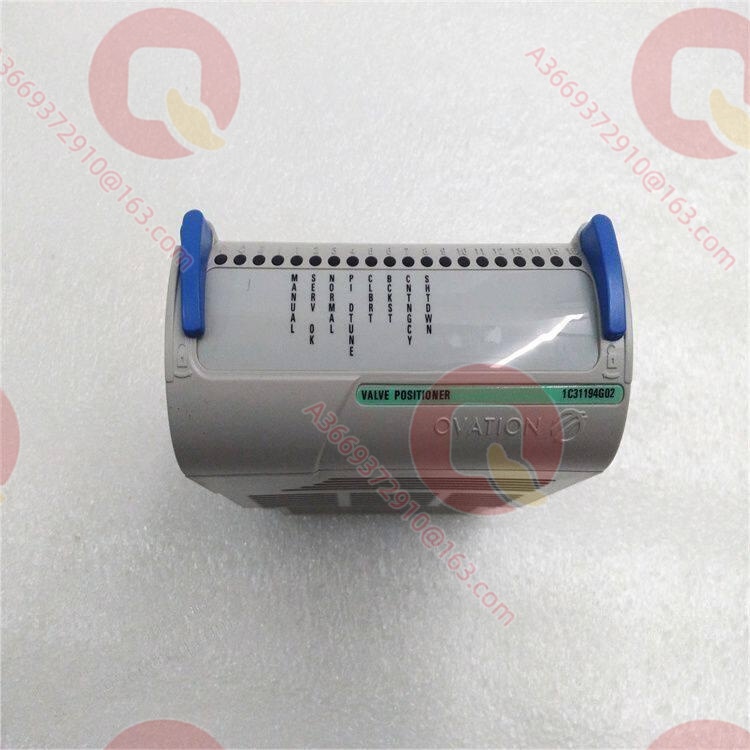

Emerson 1C31194G03 阀门定位器电子模块 1C31194G03

产品概述

1C31194G03 是 Emerson Ovation 分散控制系统阀门定位器电子模块的第二代（ARM9 微控制器平台）1 kHz 激励版本，输出 17 VAC 峰-峰值 @ 1 kHz 的 LVDT 一次线圈激励信号，伺服阀线圈驱动输出电压达 ±10.0 VDC，专为 Ovation 3.5 及以上系统版本设计pdfcoffee.com+1。

作为 1C31194G01（第一代 80C196 平台、同规格 1 kHz 激励）的替代型号，G03 在保留原有"位置设定值闭环 + LVDT 双通道反馈 + 冗余线圈驱动"核心架构的同时，借助 ARM9 平台获得更强的运算与诊断能力，可搭配 1C31197G01–G05 中任意 Personality 模块适配 82 Ω、125 Ω、250 Ω、1000 Ω 各类伺服阀线圈pdfcoffee.com。对于已完成 Ovation 3.5/3.6 升级的存量机组，以及新订购备件希望统一至第二代平台的项目，1C31194G03 提供了官方推荐的 1 kHz LVDT 场景首选方案，兼顾老执行机构兼容性与系统平台一致性。

技术规格

主要特点和优势

第二代平台优势：ARM9 微控制器平台带来更强的处理能力与固件扩展空间，相比第一代 80C196 的 1C31194G01，在同等 1 kHz 激励规格下具备更好的标定效率与诊断颗粒度，是 Emerson 官方为 Ovation 3.5+ 系统推荐使用的版本pdfcoffee.com+1。

与任意 Personality 兼容：官方明确"任何 1C31194 电子模块可与任何 1C31197 Personality 模块组合使用"，使 1C31194G03 既能沿用现场既有的 82/125/250/1000 Ω 线圈档位配置，也可根据检修需要单独更换电子模块而不必重新选型 Personality 板pdfcoffee.com。

完整闭环点集：通道支持 Shutdown Status、辅助湿接点电压检测、SLIM ON 信号、位置反馈、三路线圈电压回读及原始解调电压等点类型，配合控制器侧 MASTATION 算法实现阀门位置精确闭环与在线试验功能apterauto.com。

冗余扩展就绪：固件版本 0C 起支持 VP 冗余、0F 起支持图形化标定与 kServo/kServoDb 整定常数上传下载，1C31194G03 可参与冗余阀门定位器子系统，为汽机保护级阀门控制提供备份通道apterauto.com。

升级路径平滑：对原持有 G01（1 kHz 第一代）的存量用户，更换为 G03 后现场 LVDT 与端子接线均无需改动，仅通过软件版本与模块固件更新完成升级，避免执行机构侧重复投资。

应用领域

1C31194G03 的应用场景覆盖采用 Ovation 3.5 及以上系统版本的火电、核电与联合循环机组汽轮机 DEH 调节回路。在调节汽阀（GV）、主汽阀（TV）控制回路中，模块接收控制器经 I/O 总线下发的位置设定，输出冗余的线圈驱动信号至电液伺服阀，同时以阀杆 LVDT 双通道反馈闭合位置环，实现阀门开度的精确跟踪与卡涩预警pdfcoffee.com。

该版本尤其适合两类场景：一是已完成 Ovation 3.5/3.6 软件升级的存量机组，原第一代 1C31194G01 需要替换为官方推荐版本以保持系统一致性；二是新建或改造项目中直接选用第二代平台、但现场执行机构沿用 1 kHz LVDT 反馈元件的场合，避免更换 LVDT 带来的停机成本。此外，在给水泵汽机、汽动给风机、供热调节蝶阀以及配置 SLIM 就地操作单元的阀门控制点上，1C31194G03 均可作为标准 I/O 方案部署pdfcoffee.com。

相关产品

1C31194G01：第一代 80C196 平台、17 Vpp / 1 kHz LVDT 激励版本，前后代升级替代关系。
1C31194G02：第一代 23.75 Vpp / 3 kHz 激励版本，与 1C31194G03 形成激励频率互补。
1C31194G04：第二代 ARM9、17 Vpp / 3 kHz 激励版本，同为 Ovation 3.5+ 专用，并列选型。
1C31197G01 / G02 / G03 / G04：阀门定位器 Personality 模块，分别适配 82 Ω / 250 Ω / 1000 Ω / 125 Ω 伺服线圈档位，与 1C31194G03 配套使用apterauto.com。
1C31197G05：Personality 模块系列通用后继版本，与第二代电子模块搭配用于新系统。
4D33741G01–G03：SLIM 就地操作显示单元，经 RS-485 与模块通信，用于就地监视与标定pdfcoffee.com。
1C31189G01 / G03 与 1C31192G01：转速检测电子/Personality 模块，与阀门定位器共同部署于 DEH I/O 机柜。

安装与维护

安装前准备：确认系统版本为 Ovation 3.5 及以上、现场 LVDT 一次线圈额定激励为 1 kHz（17 Vpp 规格）；根据伺服阀线圈阻抗选择对应的 1C31197G01–G04 Personality 模块安装于 1C31194G03 槽位；按端子排接线图接入 LVDT 一/二次线圈与伺服阀线圈回路，屏蔽层单端接地，激励回路与动力电缆分槽敷设。

维护建议：大修期间测量 LVDT 线圈直流阻抗与历史值对比、核对位置反馈满量程偏差与年漂移（≤0.5%）、检查端子紧固与屏蔽连续性；若阀位反馈跳变，先在 Personality 板端子处测量 LVDT 二次输出波形再定位故障源。模块更换前应备份标定常数与组态，更换完成后通过控制器侧图形化标定功能快速恢复行程标定；备件与 1C31197G01–G05 Personality 模块成对储备。

产品保障

所供 1C31194G03 均经过功能测试、LVDT 激励通道验证与线圈输出精度校核（0.4% FS），符合原厂制造规范，提供自发货之日起 12 个月质保。该型号面向 Ovation 3.5+ 系统的第二代平台，备件供应渠道稳定，常规数量现货可发，Personality 模块可成组配套。技术团队熟悉 Ovation 阀门定位器第二代模块的固件升级、图形化标定与 MASTATION 算法组态要点，可协助客户完成系统版本确认、LVDT 频率核对、Personality 选型与替换方案落地，为存量与改造 Ovation 电厂机组提供可靠技术支持。
