Emerson 1C31194G021C31194G02

产品概述

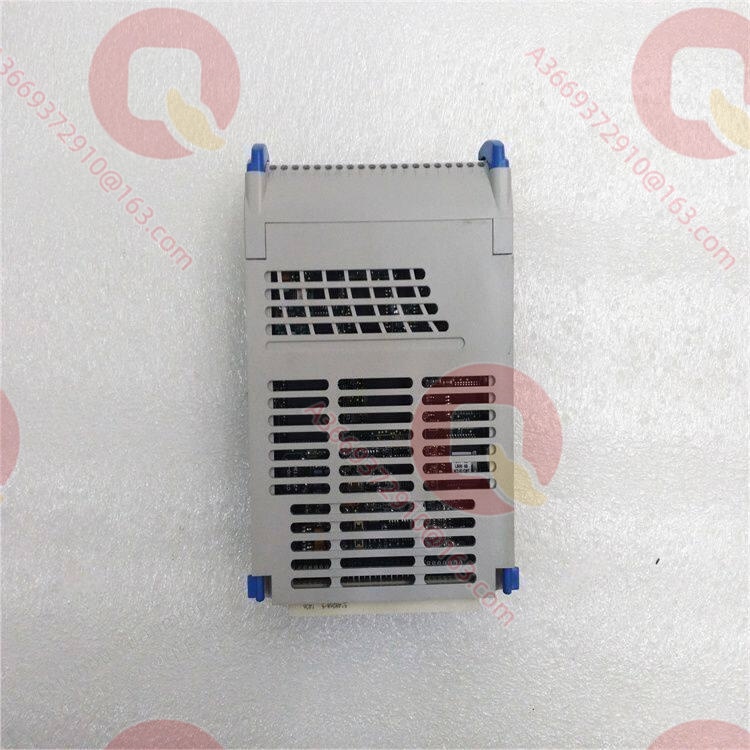

1C31194G02 是 Emerson（原 Westinghouse）Ovation 分散控制系统的阀门定位器电子模块（Valve Positioner EMOD），属于该系列中的 3 kHz 激励版本——内置 23.75 VAC 峰-峰值 @ 3 kHz 的 LVDT（线性可变差动变压器）一次线圈激励源，配合伺服阀线圈驱动输出构成完整的电液执行机构闭环控制通道apterauto.com+1。

模块基于第一代 80C196 微控制器平台，与 1C31197G01–G04 Personality 模块任意搭配，通过线圈阻抗分档适配 82 Ω、125 Ω、250 Ω、1000 Ω 四类电液伺服阀线圈apterauto.com+1。它接收 Ovation 控制器经 I/O 总线下发的阀位设定值，采集阀杆 LVDT 双通道位置反馈，输出冗余的线圈驱动信号，使调节汽阀精确跟踪指令——是 Ovation 平台汽机 DEH 调节级与锅炉给水调节阀控制回路中的核心 I/O 组件，尤其适合采用 3 kHz LVDT 的执行机构配置xbplcdcs.com。

技术规格

主要特点和优势

双频激励架构明确：Ovation 阀门定位器电子模块分 1 kHz 与 3 kHz 两条产品线，1C31194G02 对应 23.75 Vpp / 3 kHz 规格，与同系列 1C31194G01（17 Vpp / 1 kHz）形成互补，客户按现场 LVDT 一次线圈额定激励频率选型即可，无需外加信号转换装置apterauto.com+1。

冗余线圈驱动与隔离保护：模块输出冗余的伺服阀线圈控制信号，配合 1C31197G01–G04 的 330/360/240/160 Ω 端接电阻网络，实现 82/125/250/1000 Ω 四档线圈阻抗的精准限流，现场接口与 Ovation I/O 总线间提供 1000 VDC 介电隔离，长电缆引入的瞬态浪涌不会波及背板apterauto.com。

闭环点类型丰富：每通道提供 Shutdown Status、辅助湿接点电压检测、SLIM ON 信号、位置反馈、三路线圈电压回读及原始解调电压等标准点类型，阀位偏差监视、卡涩预警与阀门在线试验所需的原始数据一次到位apterauto.com。

固件功能完善：固件版本 0C（Rev 6）起支持 VP 冗余；版本 0F（Rev 9）新增控制器侧图形化标定、标定常数上传下载，以及 kServo / kServoDb 可调整定常数，显著缩短阀门标定时间、提升不同线圈阻抗下的适应性apterauto.com。

版本路线清晰：作为第一代 80C196 平台模块，1C31194G02 适用于 Ovation 3.4 及更早系统，后续系统可平滑切换至 ARM9 平台的 1C31194G03/G04，升级路径明确pdfcoffee.com。

应用领域

1C31194G02 的典型应用集中于采用 Ovation DEH 的火电与核电机组汽轮机调节回路。模块与一只电液伺服阀执行机构对接，构成 Ovation 控制器与 EH 执行机构之间的专用接口——控制器通过 I/O 总线下发阀位设定，模块据此产生冗余线圈驱动信号，并以阀杆 LVDT 反馈闭合位置环，实现调节汽阀（GV）、主汽阀（TV）开度的精确控制pdfcoffee.com。

在配置 3 kHz LVDT 的执行机构上，该模块无需改动现场反馈元件即可直接投运，对存量 Ovation 3.4 系统的备件替换与 I/O 扩容尤为便利。同类场景亦覆盖给水泵汽机进汽调节阀、供热机组调节蝶阀等采用 3 kHz LVDT 反馈的液压执行机构；在锅炉给水调节、蒸汽温度调节、风门挡板等过程调节阀的电动-液压复合驱动回路中，模块同样承担阀位闭环与在线诊断职责xbplcdcs.com。

相关产品

1C31194G01：同系列 17 Vpp / 1 kHz LVDT 激励版本，功能对等、激励频率互补，同代并列选型。
1C31197G01 / G02 / G03 / G04：阀门定位器 Personality 模块，分别对应 82 Ω（±2.04 V）、250 Ω（±4.20 V）、1000 Ω（±8.26 V）、125 Ω（±4.5 V）伺服线圈档位，与 1C31194G02 配套使用apterauto.com。
1C31194G03 / G04：ARM9 第二代后续型号，面向 Ovation 3.5+ 系统，升级替代关系pdfcoffee.com。
1C31197G05：Personality 模块系列通用后继版本，与第二代电子模块搭配用于新系统。
4D33741G01–G03：SLIM（Small Loop Interface）现场操作显示单元，经 RS-485 端口与阀门定位器模块通信，就地监视与标定辅助pdfcoffee.com。
1C31199 系列 与 1C31201G01/G02/G03：Ovation 伺服驱动电子/Personality 模块对，构成 DEH 阀门控制回路的驱动环节，配套部署。

安装与维护

安装前准备：核对现场 LVDT 一次线圈的额定激励频率为 3 kHz、耐压规格匹配 23.75 Vpp 激励；根据伺服阀线圈阻抗选择对应的 1C31197G01–G04 Personality 模块并安装于 1C31194G02 槽位；按端子排接线图接入 LVDT 一次/二次线圈与伺服阀线圈回路，屏蔽层单端接地，避免 3 kHz 激励回路与动力电缆并行敷设。

维护建议：大修期间重点测量 LVDT 线圈直流阻抗与历史值对比（判断匝间短路）、核对阀位反馈满量程偏差与年漂移（≤0.5%）、检查端子紧固与屏蔽接地连续性；若出现阀位反馈跳变，先在 Personality 板端子处测量 LVDT 二次输出波形再定位故障。模块更换不建议热插拔，应先旁路控制回路、备份标定参数并落实挂牌上锁xbplcdcs.com；备件按机柜通道数与 1C31197G01–G04 成对储备。

产品保障

所供 1C31194G02 均经过功能测试、LVDT 激励通道验证与线圈输出精度校核（0.4% FS），符合原厂制造规范，提供自发货之日起 12 个月质保。该型号对应 Ovation 3.4 及更早系统、已属成熟停产件，但备件渠道稳定，常规数量现货可发，Personality 模块可成组配套供货。技术团队熟悉 Ovation 阀门定位器子系统的激励档位匹配、MASTATION 算法组态与标定流程，可协助完成 LVDT 频率确认、Personality 选型、通道组态核对与替换方案落地，为存量 Ovation 电厂检修窗口内的更换作业提供可靠支持。
