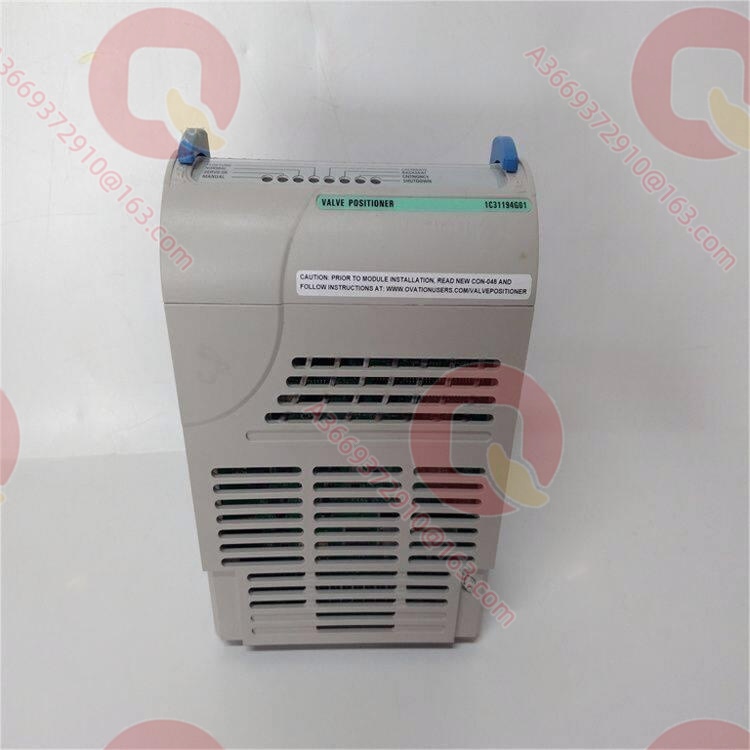

Emerson 1C31194G01 阀门定位器电子模块 1C31194G01

产品概述

1C31194G01 是 Emerson Ovation DCS 的阀门定位器电子模块（Valve Positioner Electronics Module，EMOD），提供 8 通道阀门位置控制与位置反馈处理能力，主要面向汽轮机调节汽阀、主汽阀等配 LVDT 位置反馈的大功率液压执行机构dcsmodule.com+1。

模块以 17 V、1 kHz 的激励信号驱动外接 LVDT（线性可变差动变压器）一次元件，通过一次线圈阻抗（82 Ω、125 Ω、250 Ω、1000 Ω 四档）匹配不同的 LVDT 规格，由 1C31197G01–G04 Personality 模块完成具体线圈档位的接口配置dcsmodule.com。在 Ovation 的汽机 DEH 控制方案中，1C31194G01 承担调节级阀门指令输出、LVDT 位置反馈采集与闭环比较的核心 I/O 功能，是实现汽阀精确开度控制与在线故障诊断的硬件基础。该型号对应 Ovation 3.4 及更早系统版本，后续系统版本由 1C31194G03/G04 等型号承接plcdcspro.com。

技术规格

主要特点和优势

专用 LVDT 激励架构：模块内置 17 V/1 kHz 正弦激励源，直接驱动汽机阀杆上的 LVDT 一次线圈，省去外部信号发生与放大环节，减少了信号链路环节与潜在故障点，是汽机 DEH 阀门控制回路的成熟标准做法dcsmodule.com。

线圈阻抗分档灵活：通过 1C31197G01–G04 四种 Personality 模块可分别适配 82/125/250/1000 Ω 的 LVDT 线圈，使同一款电子模块兼容不同厂家、不同年代阀门执行机构的反馈元件，改造项目中保护了既有 LVDT 资产。

闭环诊断能力：每通道同时采集指令与 LVDT 反馈，可在控制器侧实现偏差监视与卡涩报警，为阀门在线故障预警与检修决策提供数据基础，是汽机阀门活动性试验（Valve Testing）功能的硬件前提。

与 DEH 同平台集成：阀门控制 I/O 与转速检测（1C31189 系列）、伺服驱动（1C31199 系列）同属 Ovation I/O 家族，组态、诊断与备件体系统一，避免了异构系统间的接口开发与协议转换。

明确的版本路线：Emerson 后续提供 23.75 V/3 kHz 的 1C31194G02 以及面向 Ovation 3.5+ 的 1C31194G03/G04plcdcspro.com，客户在升级系统版本时可沿同系列平滑过渡，减少重新选型工作量。

应用领域

1C31194G01 的典型应用集中在采用 Ovation DEH 的火电与核电机组汽轮机数字电液调节系统。在调节级阀门控制回路中，模块接收 DEH 控制器下发的阀位指令，经伺服驱动环节（1C31199 系列）放大后驱动电液伺服阀，同时采集阀杆 LVDT 反馈形成闭环，实现 GV（调节阀）、TV（主汽阀）开度的精确控制与冗余监视dcsmodule.com。

在汽机阀门活动性试验中，模块承担阀位小幅行程指令与反馈比较，用于在带负荷工况下验证各调节阀动作自由度，预防卡涩导致的负荷突变风险。同类应用亦出现在给水泵汽机的进汽调节阀、抽汽供热机组的调节蝶阀等配 LVDT 反馈的液压执行机构上。在老机组 DEH 改造项目中，只要系统版本仍为 Ovation 3.4 及更早，1C31194G01 仍可直接作为备件或扩容模块使用；系统升级至 Ovation 3.5 及以上时，则应同步切换至 1C31194G03/G04 版本plcdcspro.com。

相关产品

1C31197G01 / G02 / G03 / G04：阀门定位器 Personality 模块，分别对应 82/125/250/1000 Ω LVDT 线圈档位，与 1C31194G01 配套使用dcsmodule.com。
1C31194G02：同系列电子模块，23.75 V/3 kHz LVDT 激励变体，升级替代选型。
1C31194G03 / G04：面向 Ovation 3.5 及更新系统版本的后续型号，前后代关系plcdcspro.com。
1C31199G01 / G02 / G03：Ovation 伺服驱动电子模块，构成阀门控制回路的驱动环节，配套使用。
1C31189G01 / G03 与 1C31192G01：转速检测电子/Personality 模块，与阀门定位器共同部署于 DEH I/O 机柜。
1C31197G05：阀门定位器 Personality 模块的后续版本plcdcspro.com。

安装与维护

安装前准备：确认现场 LVDT 线圈阻抗规格，据此选择对应的 1C31197G01–G04 Personality 模块并安装于 1C31194G01 槽位；按端子排接线图接入 LVDT 一次、二次线圈与伺服阀驱动回路，检查屏蔽层单端接地，避免 1 kHz 激励信号回路与动力电缆并行敷设引入干扰。

维护建议：大修期间重点检查 LVDT 芯杆行程、线圈直流阻抗（与历史值对比判断匝间短路）、端子紧固与模块通道偏差。若出现阀位反馈跳变，先在 Personality 板端子处测量 LVDT 二次输出波形，再判断故障位于 LVDT、电缆还是电子模块。1C31194G01 为长期免维护设计，建议与 1C31197G01–G04 Personality 模块按机柜通道数成比例配置备件，并成对存放以缩短更换时间。

产品保障

所供 1C31194G01 均经过功能测试与 LVDT 激励通道验证，符合原厂制造规范，提供自发货之日起 12 个月质保。针对该型号对应的 Ovation 3.4 及更早系统版本，备件供应渠道稳定，常规数量现货可发，配套 Personality 模块可成组供货。技术团队熟悉 Ovation DEH 阀门控制回路的激励档位匹配与闭环调试要点，可协助客户完成 LVDT 阻抗确认、Personality 模块选型、通道组态核对与替换方案实施，为存量 Ovation 电厂机组检修提供可靠支持。
