ABB 5SHX06F6010 IGCT模块 - 产品说明

产品概述

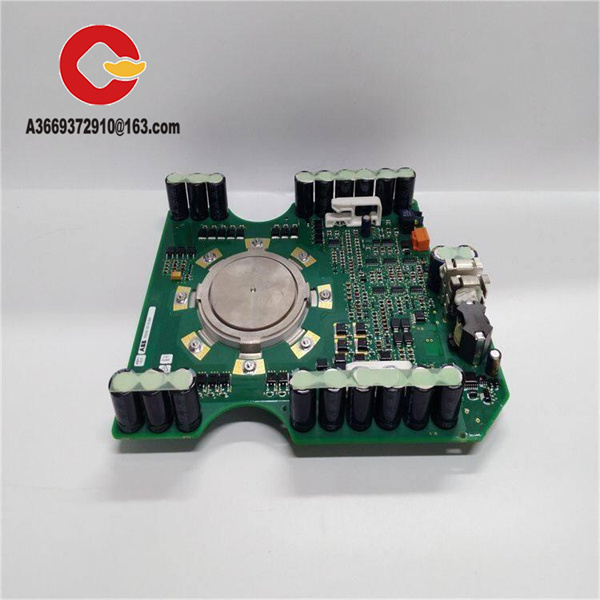

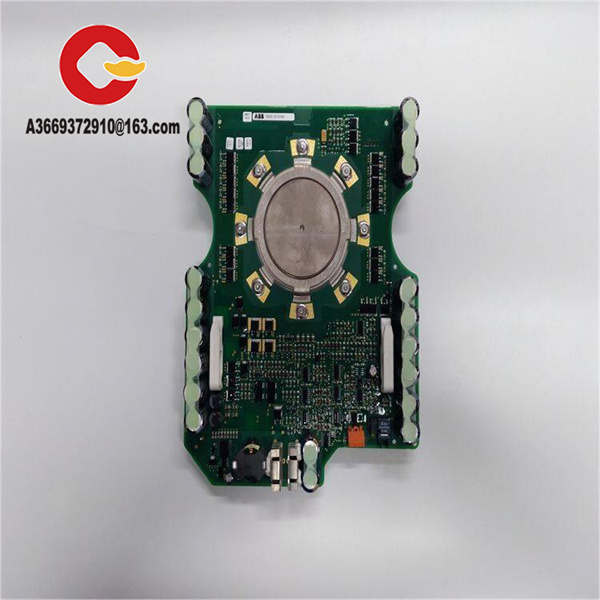

ABB 5SHX06F6010 是ABB公司生产的一款高性能反向导通型集成门极换流晶闸管（Reverse Conducting IGCT）模块，属于ABB 5SHX系列高端功率半导体器件。该模块采用ABB专利的半导体技术，专为高功率、高可靠性的工业应用而设计。ABB 5SHX06F6010 在电力电子系统中扮演着关键角色，特别适用于中高压变频器和大型工业驱动系统，能够实现高效、稳定的功率转换和控制。

这款IGCT模块的核心优势在于其优异的电气性能，额定电压高达5500V，额定电流达210A，使其成为高要求工业环境的理想选择。ABB 5SHX06F6010 采用创新的集成门极驱动技术，结合了晶闸管的低导通损耗和晶体管的快速开关特性，在关断过程中通过快速阴极电流换流将晶闸管结构转换为晶体管结构，实现了高效可靠的功率管理。该产品代表了ABB在功率半导体领域的先进技术水平，为工业应用提供了可靠的功率解决方案。

技术规格

主要特点和优势

ABB 5SHX06F6010 具备多项业界领先的技术特点，使其在高端功率控制应用中表现出色。该模块采用低电感门极驱动设计，通过紧密机械耦合的门极驱动结构，将门极回路电感控制在极低水平（约3-5nH），这是实现快速关断与可靠换流的基础。

低导通损耗是ABB 5SHX06F6010 的显著优势，在相同电压等级（如4.5kV）下，IGCT的导通损耗显著低于IGBT，特别适合大电流长时间运行的高功率场景。模块的开关速度虽不及IGBT，但通过优化驱动与结构，实现了比传统GTO更快的关断速度与更低的开关损耗，在高压大电流工况下表现出卓越的稳定性。

ABB 5SHX06F6010 采用先进的半导体工艺，包括透明发射极技术、载流子寿命控制和缓冲层设计，优化了高压下的载流子分布与电场特性，显著提升了器件在严苛工况下的可靠性和寿命。其功率循环能力通过合理降额可提升5倍以上，现场故障率可低至100FIT，远优于某些高压IGBT的500以上FIT率。

应用领域

ABB 5SHX06F6010 广泛应用于需要高性能功率控制的工业领域。在中压变频驱动系统中，该模块作为核心功率开关器件，用于控制大型工业电机驱动，特别是在矿山提升设备、轧机主传动系统等重工业领域。

在能源基础设施领域，ABB 5SHX06F6010 用于高压直流输电和柔性交流输电系统，实现电网的高效稳定控制。该模块在电力传输和分配系统中表现出色，特别是在15-100MW的轻型直流输电互联系统中有着重要应用。

ABB 5SHX06F6010 还广泛应用于特殊工业场景，包括船舶电力推进系统、高速铁路牵引以及大型不间断电源等关键基础设施。其高可靠性和快速开关特性使其特别适合这些对系统稳定性要求极高的应用场合。随着工业4.0和智能电网的发展，该模块在能源互联网领域的应用前景也十分广阔。

相关产品

5SHX19L6010：同系列IGCT模块，额定电流840A/电压5500V，适用于更高功率应用

5SHX14H4510：中等功率IGCT模块，额定电流420A/电压4500V

5SHX10H6010：高性能IGCT模块，额定电流350A/电压5500V

5SHX26L4510：大功率IGCT模块，额定电流1010A/电压4500V

5SHX08F4510：中等功率IGCT模块，额定电流250A/电压4500V

5SHY35L4510：不对称型IGCT，适用于不同的电路拓扑需求

5SHY42L6500：高压版本IGCT，额定电压6500V，适用于特殊工业需求

安装与维护

安装前准备：在安装ABB 5SHX06F6010模块前，需确保工作环境符合规格要求，特别是洁净度和温湿度条件。检查安装表面的平整度和清洁度，确认散热系统能够满足模块的散热需求。安装时应使用专用工具，按照ABB推荐的安装规范进行操作。

维护建议：定期检查ABB 5SHX06F6010模块的运行状态，监测其工作温度和电气参数。保持模块表面清洁，确保散热良好。当需要更换时，建议由经过培训的专业人员操作，并使用原装备件以确保系统兼容性。建立预防性维护计划，定期检查连接线路和紧固件状态。

产品保障

ABB为5SHX06F6010 IGCT模块提供全面的质量保证和专业技术支持。该模块采用优质的半导体材料和严谨的制造工艺，经过严格的测试和验证，确保符合国际标准和质量要求。客户可获得ABB全球服务网络的支持，包括产品选型、系统集成和故障排查等专业服务。多数供应商为产品提供12个月质保期，确保客户能够获得可靠的产品保障。
