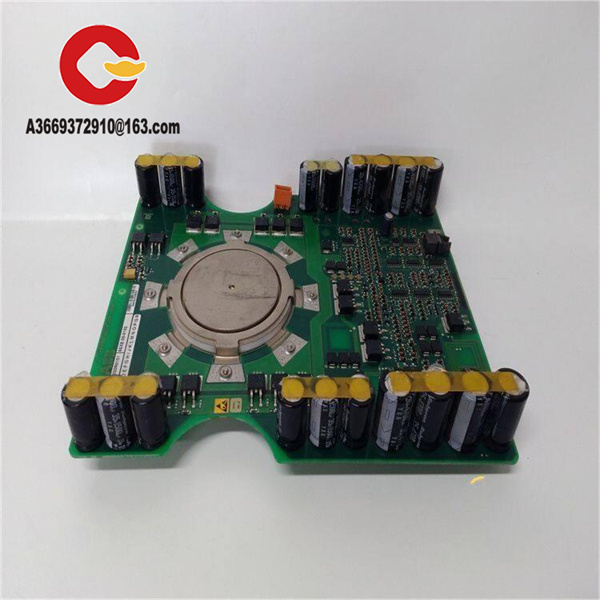

ABB 5SHX04D4502 IGCT模块 - 产品说明

产品概述

ABB 5SHX04D4502是一款高性能反向导通集成门极换流晶闸管（Reverse Conducting Integrated Gate-Commutated Thyristor），属于ABB半导体公司推出的5SHX系列高端功率半导体器件。该模块采用ABB专利的自由浮动硅技术（patented free floating silicon technology），专为高功率、高频率的电力转换应用而设计。ABB 5SHX04D4502在工业自动化系统中扮演着关键角色，特别是在中高压变频器、大功率电源和电力传输系统中，能够实现高效可靠的功率转换和控制。

这款IGCT模块的核心优势在于其卓越的开关特性与强大的电流处理能力，阻断电压高达4500V，最大可控电流达到340A。ABB 5SHX04D4502采用直接光纤控制技术，实现了极快的响应速度（导通时间仅3μs，关断时间6μs）和精确的时序控制（关断时间偏差不超过800ns）。该产品代表了ABB在功率半导体领域的先进技术，通过优化的低导通损耗和开关损耗，显著提高了能源转换效率，为工业应用提供了可靠的功率解决方案。

技术规格

主要特点和优势

ABB 5SHX04D4502具备多项业界领先的技术特点，使其在高端功率控制领域保持竞争优势。该模块采用直接光纤控制技术，实现了完全电气隔离的控制信号传输，大大提高了系统的抗干扰能力。

快速响应特性是ABB 5SHX04D4502的显著优势，其导通时间（tdon）仅为3μs，关断时间（tdoff）为6μs，关断时间精度高达±800ns，这种精确的时序控制能力使其特别适合需要高开关频率的应用场景。模块采用ABB专利的自由浮动硅技术，优化了导通状态和开关损耗，显著提高了整体能效。

该产品具有极高的电磁免疫力（Very high EMI immunity）和宇宙辐射耐受等级（Cosmic radiation withstand rating），即使在恶劣的工业环境下也能稳定工作。模块采用坚固的机械设计，表面爬电距离33mm，空气击穿距离13mm，确保了高电压环境下的安全可靠运行。紧凑的封装设计（202.5mm长度，200mm宽度，46.5mm高度）使其易于集成到各种电力电子系统中。

应用领域

ABB 5SHX04D4502广泛应用于需要高性能功率控制的工业领域。在高压变频器系统中，该模块作为核心功率开关器件，用于控制大型电机驱动，特别是在矿山、冶金、水泥等重工业领域。

在电力传输和分配领域，ABB 5SHX04D4502用于柔性交流输电系统（FACTS）和高压直流输电（HVDC）系统，实现电网的高效稳定控制。在可再生能源领域，该模块应用于大型风力发电系统和太阳能发电站的功率转换装置，实现清洁能源的高效并网。

ABB 5SHX04D4502还广泛应用于轨道交通的牵引系统、船舶电力推进系统以及大型不间断电源（UPS）等关键基础设施。其高可靠性和快速开关特性使其特别适合这些对系统稳定性要求极高的应用场景。随着工业4.0和能源互联网的发展，该模块在智能电网和工业互联网领域的应用前景也十分广阔。

相关产品

5SHX06F6010：同系列更高功率的IGCT模块，适用于更严苛的应用环境

5SHX08F4502：功率等级更高的IGCT模块，适合超大功率应用

5SHX10H6010：高压大电流版本的IGCT，适用于特殊工业需求

5SHY35L4510：不对称集成门极换流晶闸管，适用于不同的电路拓扑

5SGA30J4502：ABB GTO可控硅平板型器件，可与IGCT配套使用

5SDF系列快恢复二极管：专为与IGCT配套设计的续流二极管

5STP系列晶闸管：ABB高性能晶闸管产品，适用于不同的功率控制需求

安装与维护

安装前准备：在安装ABB 5SHX04D4502前，需确保工作环境符合规格要求，特别是洁净度和温湿度条件。检查安装表面的平整度和清洁度，确认散热系统能够满足模块的散热需求。安装时应使用专用工具，按照ABB推荐的安装力（10-14kN）进行固定，避免过度紧固导致模块损坏。

维护建议：定期检查ABB 5SHX04D4502模块的运行状态，监测其工作温度和电气参数。保持模块表面清洁，确保散热良好。在进行维护时，注意光纤连接器的保护，避免弯曲半径过小导致光缆损坏。当需要更换时，建议由经过培训的专业人员操作，并使用原装备件以确保系统兼容性。

产品保障

ABB为5SHX04D4502 IGCT模块提供全面的质量保证和专业技术支持。作为全球知名的电力和自动化技术领导企业，ABB承诺其半导体产品具有卓越的可靠性和稳定性。该模块采用最优质的半导体材料和严谨的制造工艺，经过严格的测试和验证，确保符合国际标准和质量要求。客户可获得ABB全球服务网络的支持，包括产品选型、系统集成和故障排查等专业服务。
