ABB 5SHX26L4510 反向导通关断门极可关断晶闸管 产品说明

产品概述

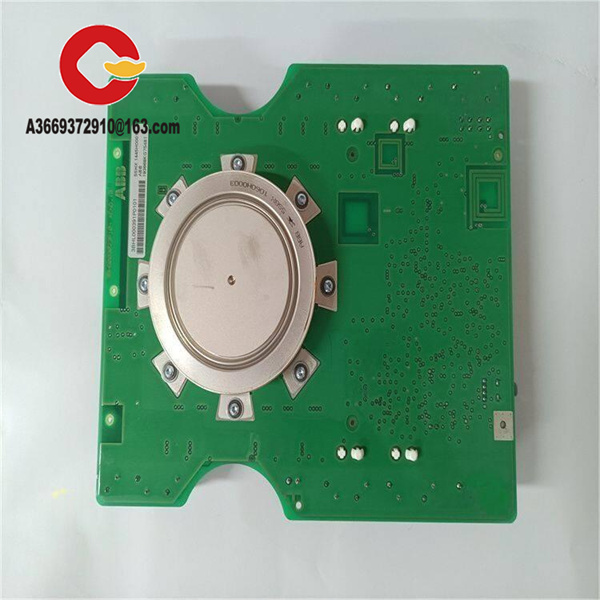

ABB 5SHX26L4510 是一款大功率反向导通关断门极可关断晶闸管，隶属于ABB先进的IGCT（集成门极换流晶闸管）系列。该器件采用反向导通设计，将晶闸管的高通态低损耗特性与晶体管的全控开关能力完美结合，特别适用于高功率、高频率的工业电力电子应用场景。作为ABB 5SHX 系列的核心成员，5SHX26L4510 在中等电压范围内提供了优异的性能表现，其紧凑的模块化设计和坚固的构造确保了在苛刻工业环境下的长期稳定运行。

这款IGCT器件在自动化系统中扮演着电能转换与控制的核心角色，主要应用于大功率变频器、交流调速系统及柔性交流输电系统等关键设备。ABB 5SHX26L4510 的价值在于其能够显著降低系统开关损耗，提高整机效率，同时简化缓冲电路设计，减少系统体积和成本。与传统的GTO晶闸管相比，它具有更快的开关速度、更高的可靠性以及更简化的驱动要求，为现代工业电力电子装置提供了理想的大功率开关解决方案。

技术规格

主要特点和优势

ABB 5SHX26L4510 IGCT融合了多项创新技术，为用户带来显著的操作优势。其卓越的开关特性使得设备可以在更高的频率下工作，同时保持较低的开关损耗，这一特点直接转化为更高的系统效率和更低的运行成本。模块采用压铸粉末涂层铝制外壳，这种坚固而轻便的设计不仅提供了优异的机械保护，还能承受潮湿、多尘和苛刻的工业环境，确保在-10°C至+60°C的温度范围和85%湿度条件下稳定工作。

该器件采用开放架构设计，基于.NET框架技术，能够实现多品牌控制器连接，大大增强了系统集成的灵活性。ABB 5SHX26L4510 的驱动电路相对简单，无需复杂的缓冲电路，这不仅降低了系统成本，还提高了整体可靠性。其基于矢量的高分辨率图形控制界面简化了操作和监控，使工程师能够快速进行系统调试和维护。这些特点使得 5SHX26L4510 成为高功率工业应用场合的理想选择，特别是在空间受限和对效率要求极高的环境中表现突出。

应用领域

ABB 5SHX26L4510 广泛应用于多个工业领域的电能转换与控制场景。在重工业领域，它特别适用于大功率电机驱动、轧钢机主传动、矿井提升机以及大型风机水泵的变频调速系统，为这些设备提供高效可靠的电能控制解决方案。在电力行业，该器件应用于静态无功补偿装置、柔性交流输电系统以及高压直流输电换流阀等关键设备，显著提升电网的稳定性和电能质量。

在过程工业中，ABB 5SHX26L4510 在大型压缩机组驱动、石化行业的大功率泵装置以及冶金行业的高炉鼓风机等关键设备中发挥重要作用。此外，它还可用于可再生能源领域，如大型风力发电系统的并网变流器，以及工业传动系统中的多电平变流器拓扑。在造纸、金属加工和矿山等行业，5SHX26L4510 因其卓越的可靠性和高效性而成为首选功率半导体器件，能够满足这些应用场合对设备连续运行和高效率的严格要求。

相关产品

• 5SHY35L4510：不对称型IGCT，适用于电压源型逆变器拓扑

• 5SHX14H4510：同系列中等功率IGCT，额定值420A/4500V，适用于中等功率应用

• 5SHX10H6010：高压版本IGCT，适用于5500V电压等级应用

• 5SHX19L6010：大功率IGCT，额定值840A/5500V，适用于更高功率密度系统

• 5SHY55L4500：高电流IGCT，额定电流1860A，适用于超大功率应用场合

• 5SHY42L6500：高电压IGCT，额定电压6500V，适用于高压系统

• 5SHX08F4510：低功率IGCT，额定值250A/4500V，适用于小功率系统

• 5SHX06F6010：高压中等功率IGCT，适用于特殊应用需求

安装与维护

安装前准备：在安装ABB 5SHX26L4510 之前，务必检查模块外观是否完好，确认散热表面平整清洁。选择合适的散热器并涂抹适量导热硅脂，确保良好的热接触。安装时应使用规定的扭矩值均匀紧固安装螺栓，避免局部应力过大导致芯片损坏。对于电气连接，需使用推荐截面积的电缆，并保证连接端子的清洁与紧固，以减少接触电阻和热应力。

维护建议：定期检查ABB 5SHX26L4510 的电气连接是否牢固，散热系统工作是否正常。在设备停机检修时，清洁模块表面的灰尘和杂物，检查冷却风扇运转情况。监测模块的运行温度，确保不超过规定的结温范围。当系统性能出现异常时，建议使用专业设备检测IGCT的开关特性参数，及时发现潜在问题。保持驱动电路板清洁干燥，避免因驱动信号异常导致器件损坏。

产品保障

ABB为5SHX26L4510提供全面的产品质量保证和专业技术支持。所有出厂产品均经过严格的测试和检验，确保符合ABB高标准的质量要求。我们承诺提供一年质保期，在质保期内对任何材料或工艺缺陷提供免费维修或更换服务。客户可获得完善的技术支持，包括应用咨询、安装指导和故障诊断等全方位服务。

我们的产品供应链稳定可靠，能够及时满足客户的订单需求，提供原装正品保障。对于5SHX26L4510，我们提供详细的技术文档和应用说明，帮助客户最大限度地发挥产品性能。凭借ABB在全球范围内的服务网络，我们能够为客户提供快速响应的售后服务，确保设备稳定运行，减少意外停机时间。
