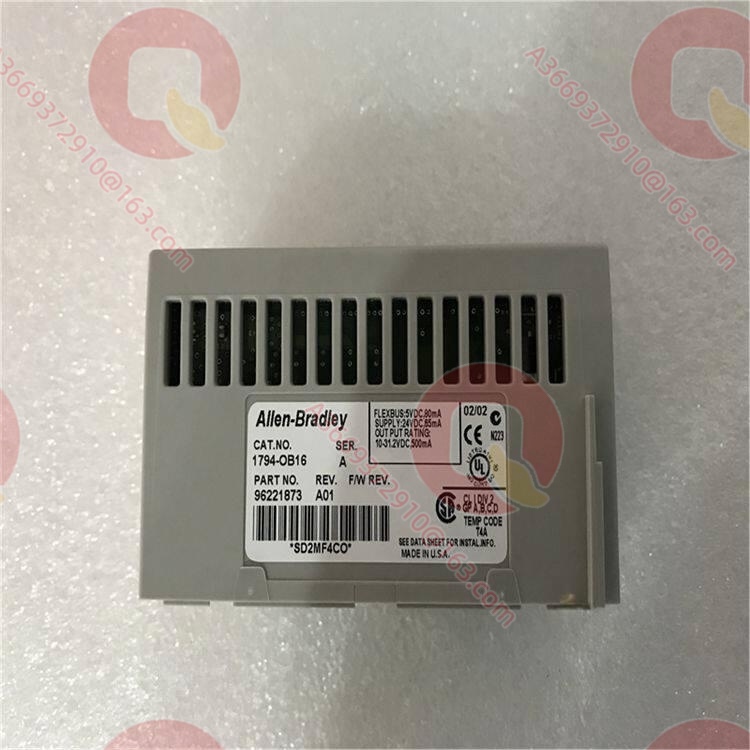

Allen-Bradley 1794-OB16 直流数字量输出模 1794-OB16

产品概述

1794-OB16 是罗克韦尔自动化旗下 Allen-Bradley Flex I/O 系列的 16 点直流源流数字量输出模块。在分布式控制架构中，该模块承担着将控制器逻辑指令转化为现场物理动作的关键执行角色，专门用于驱动电磁阀、指示灯、中间继电器及执行机构线圈。它有效解决了传统集中式输出方案布线繁杂、机柜空间拥挤以及维护时需大范围拆线的痛点，通过模块化设计将控制触点精准延伸至设备前端。

作为 Flex I/O 平台的核心驱动组件，1794-OB16 无需本地处理器即可通过适配器接收主控指令，其 24V DC 源流输出特性完美契合工业现场最普遍的直流负载供电制式。模块与接线基座完全分离的创新架构，不仅大幅压缩了单点 I/O 的体积成本，更在模块故障替换时实现了免拆卸现场接线的极速维护。对于需要高密度触点输出且对系统在线率要求严苛的离散制造场景，该模块提供了极具性价比与可靠性的底层执行方案。

技术规格

主要特点和优势

高密度源流输出与负载适配：1794-OB16 在紧凑的尺寸内集成 16 路独立源流输出通道，单点 1A 的驱动能力可直接操控中小型电磁阀、指示灯及继电器线圈，无需额外增设中间驱动转换电路。19.2-31.2V DC 的宽幅工作范围确保在直流母线波动或长距离供电压降工况下，依然能够为负载提供坚实的驱动电压。

硬件级过载与短路保护：每通道内置独立的固态保护电路，当负载端发生短路或过载时，模块能迅速切断该通道输出并向控制器反馈故障诊断位，有效防止局部故障蔓延烧毁整个模块或背板总线，大幅提升了现场执行设备的安全等级与系统自愈能力。

模块化免拆线热插拔：依托 Flex I/O 体系的独有架构，1794-OB16 的接线基座与电子模块完全物理隔离。维护时无需拆除任何现场执行器线缆，直接拔出故障模块插入备件即可，将系统平均修复时间（MTTR）压缩至分钟级，彻底解决了传统输出板卡牵一发而动全身的运维痛点。

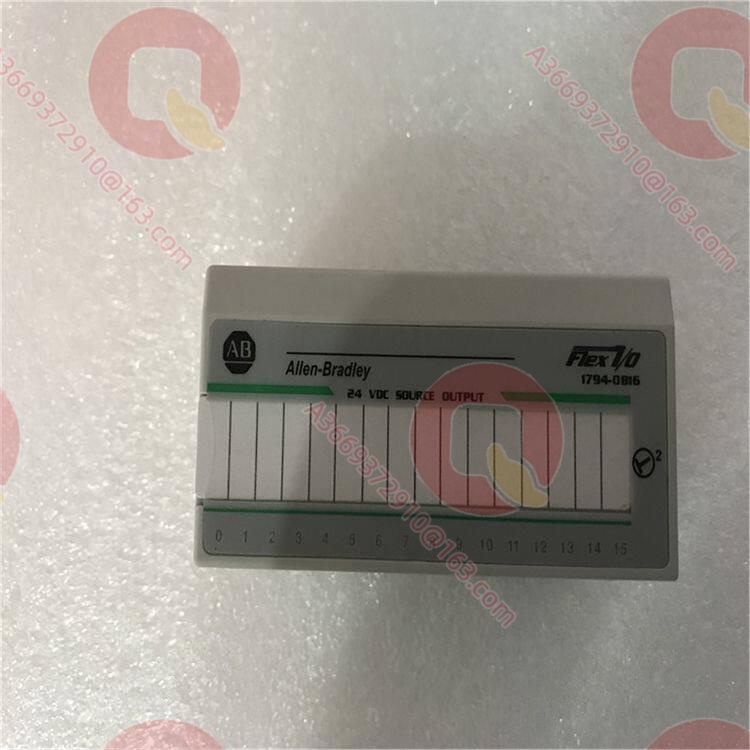

状态诊断直观可视化：模块正面配备 16 个独立通道状态指示灯及模块级故障指示灯，现场人员无需连接编程终端，即可直观判定哪一路执行机构未动作或过载，快速定位线圈烧毁或线路断路问题，显著降低了排障的技术门槛与时间成本。

应用领域

在汽车焊装车间中，1794-OB16 被大量用于驱动各类气动执行机构的电磁阀，控制焊枪夹紧与滑台位移，其快速响应与抗电弧干扰能力保障了高频节拍下的精准时序控制。在水处理及市政泵站工程中，该模块负责驱动中间继电器，进而控制大功率接触器以启停水泵与风机，通过电气隔离有效避免了强电回路对控制系统的反灌冲击。

对于包装机械行业，1794-OB16 承担着高速气缸电磁阀与剔除装置的直接驱动任务，其固态输出特性消除了机械触点的抖动与电弧磨损，使用寿命远超传统继电器输出模块。在物料输送与分拣线上，模块精准控制导向拨叉与阻挡器的动作，其高密度输出特性使得单台 Flex I/O 站即可覆盖整个输送节点的执行逻辑，大幅精简了现场控制柜的体积。

相关产品

1794-IB16：同系列 16 点直流输入模块，常与 1794-OB16 配套形成完整的现场 IO 控制对
1794-OB16P：同系列带固态保护的升级替代型号，提供更精细的短路保护与诊断反馈
1794-OV16：同平台 16 点直流漏流输出模块，同系列不同接口，适配 NPN 型负载制式
1794-AENTR：同平台 EtherNet/IP 双端口适配器，为 1794-OB16 提供冗余网络接入
1794-TB3S：配套弹簧式接线基座，提供抗震动的高可靠性接线方式
1794-OW8：同系列 8 点继电器输出模块，功能扩展，适用于需强电隔离的交直流负载切换

安装与维护

安装前准备：在部署 1794-OB16 前，必须严格核对负载类型，对于感性负载（如电磁阀、继电器线圈），两端务必加装浪涌抑制器或续流二极管，防止反向电动势击穿模块内部固态开关。同时需核算现场 24V DC 电源容量，确保所有通道同时导通时的峰值电流不超过电源额定输出，避免电源跌落导致模块复位。

维护建议：定期检查 1794-OB16 的接线端子紧固状态，长期震动易导致接线松动引发拉弧或接触不良。若模块指示灯显示某通道过载保护，切勿盲目复位，应先断电测量该路负载阻值及对地绝缘，排除线圈短路或线缆破损后再上电。更换故障模块时，务必先切断外部负载电源，严禁带电拔插以防电弧损毁端子。

产品保障

针对工业执行层对驱动可靠性的严苛要求，我们为 1794-OB16 及全系备件提供严苛的品质管控与全生命周期保障。所有输出模块出货前均经过满载通道通断测试与隔离耐压校验，确保开关特性无衰减。我们承诺 12 个月原厂级质保，并依托深度库存网络，针对停产或紧缺的 Flex I/O 组件提供极速寻源与发货服务。资深自动化工程师团队提供 7×24 小时的选型替代、负载匹配计算及现场排障技术支持，彻底解决您的备件后顾之忧。
