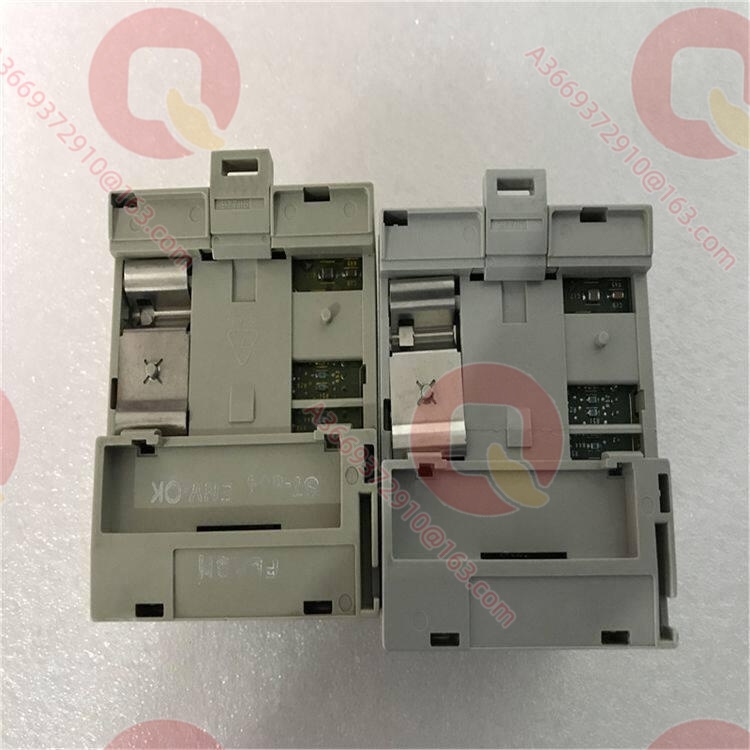

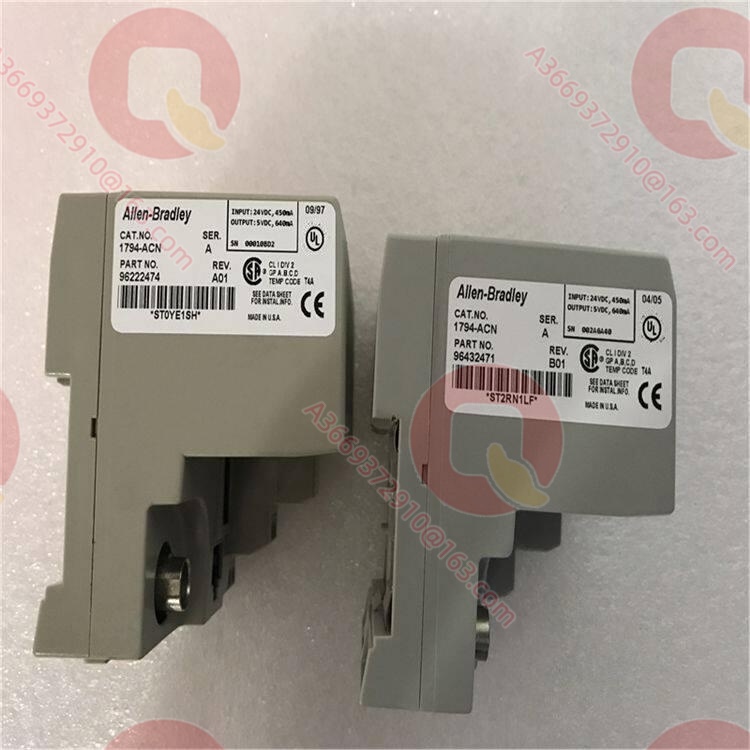

Allen‑Bradley 1794-ACN Flex I/O ControlNet 适配器模块 1794-ACN

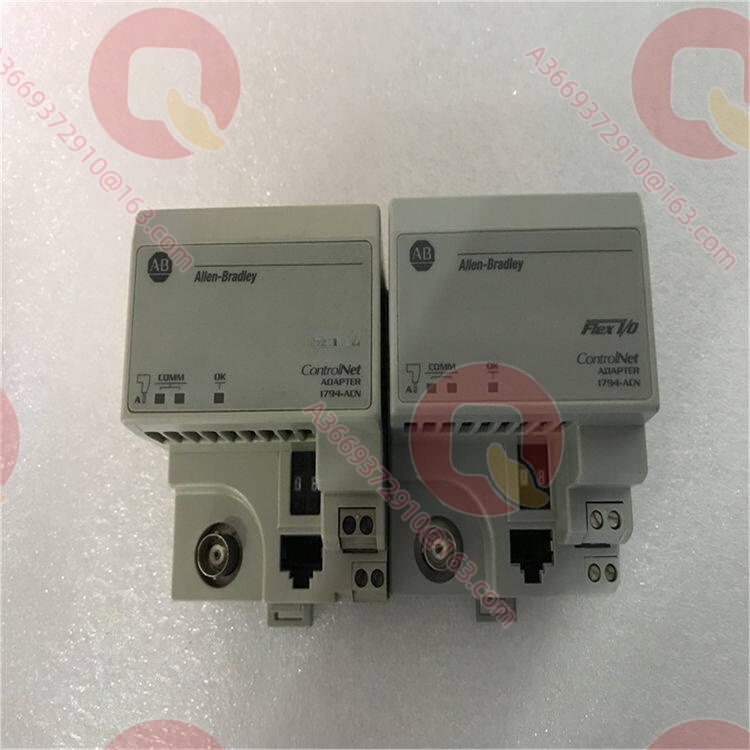

1794-ACN 是 Allen‑Bradley Flex I/O 系列的单介质 ControlNet 适配器模块，用于把最多 8 个 Flex I/O 模块接入 ControlNet 网络，实现分布式远程 I/O 与控制器之间的高速、确定性通信。

一、产品概述

1794-ACN 属于罗克韦尔 1794 Flex I/O 产品线，是一款 ControlNet 通信适配器模块，主要功能是：

• 作为 Flex I/O 本地站与 ControlNet 网络之间的桥梁；
• 内置电源把 24VDC 转换为 5VDC，为 Flex I/O 背板和最多 8 个 Flex I/O 模块供电；
• 提供 5Mbps 的 ControlNet 通信速率，支持确定性数据传输；
• 通过 850VDC 隔离提高工业环境下的信号完整性与抗干扰能力。excellentplc.com+1

与 1794‑ACN15/ACNR15 相比，1794‑ACN 为单介质、单 ControlNet 端口的基础版本，不支持冗余媒体，通常用于对冗余要求不高的分布式 I/O 站。

二、技术规格（典型值）

三、主要特点与优势

1. 单介质 ControlNet 接口
   提供 1 个 ControlNet 端口，支持 5Mbps 确定性通信，适合常规分布式 I/O 场景，性价比高于冗余版本。excellentplc.com+1

2. 集成背板电源
   内置 24V→5V 电源，可直接为 Flex I/O 背板和最多 8 个 I/O 模块供电，简化系统配置与接线。excellentplc.com+1

3. 高隔离与抗干扰
   850VDC 隔离电压，在工业噪声环境中提高通信可靠性，减少地环路和共模干扰影响。excellentplc.com

4. 模块化与可扩展
   每个适配器最多带 8 个 Flex I/O 模块，可根据需要组合数字量、模拟量和特殊模块，实现灵活的分布式 I/O 架构。excellentplc.com+1

5. 安装与维护友好
   DIN 导轨/面板安装，前面板 LED 指示 I/O 状态和通信状态，便于现场诊断与维护。cxzdhsb.com+1

四、典型应用场景

• 分布式远程 I/O 站：将远离主控室的现场 I/O 通过 ControlNet 接入 PLC（ControlLogix/CompactLogix），减少长距离多芯电缆布线。excellentplc.com+1
• 工厂自动化：输送线、包装线、装配线等需要远程 I/O 的场景，通过 1794‑ACN 把分散的传感器/执行器集中到 ControlNet 网络。excellentplc.com+1
• 过程控制与远程监控：水处理、泵站等现场，通过 ControlNet 将远程 I/O 信号回传中控室，实现集中监控与诊断。chem17.com

五、相关型号对比

六、安装与维护要点（精简版）

1. 安装前

   • 确认使用 24VDC（19.2–31.2VDC）合格电源；
   • 检查 ControlNet 同轴电缆与 BNC 接头，必须使用规定型号（如 RG‑6/U），并做好接地和终端电阻（75Ω）。gkzhan.com+1

2. 接线与配置

   • 按 Rockwell 文档完成电源、ControlNet 电缆和 Flex I/O 模块接线；
   • 通过 RSNetWorx for ControlNet / Studio 5000 配置节点地址、RPI 等参数，避免地址冲突。weisizhineng.com

3. 运行维护

   • 定期查看模块上的 I/O 状态、通信 A/B LED，发现异常先检查电缆与终端电阻；
   • 在带电情况下更换模块时，注意防止静电与短路，遵守危险场所相关规范（如适用）。
