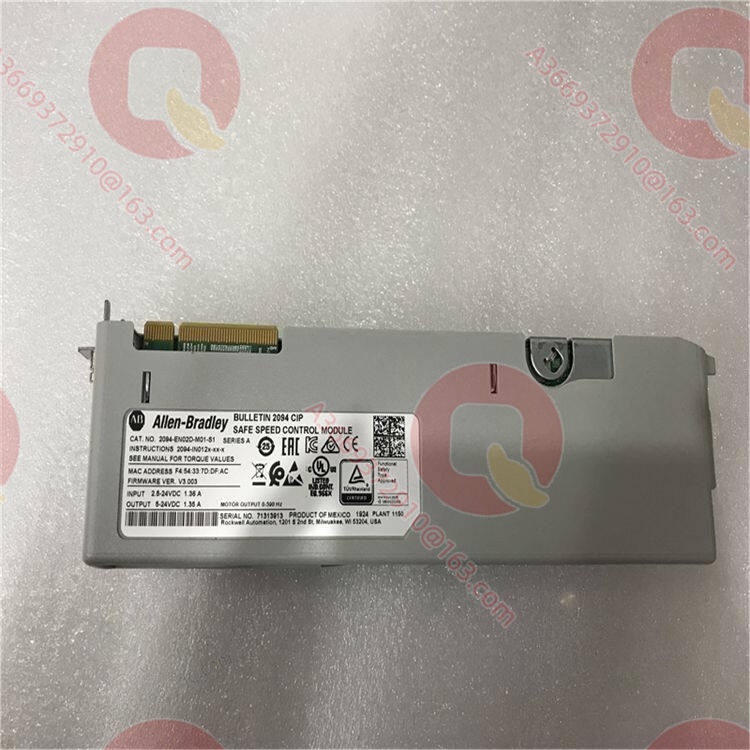

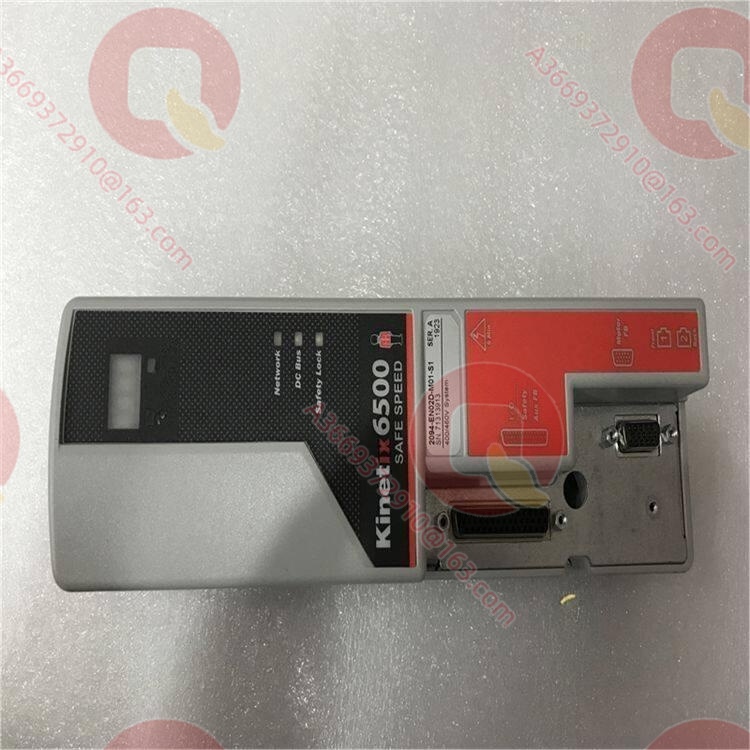

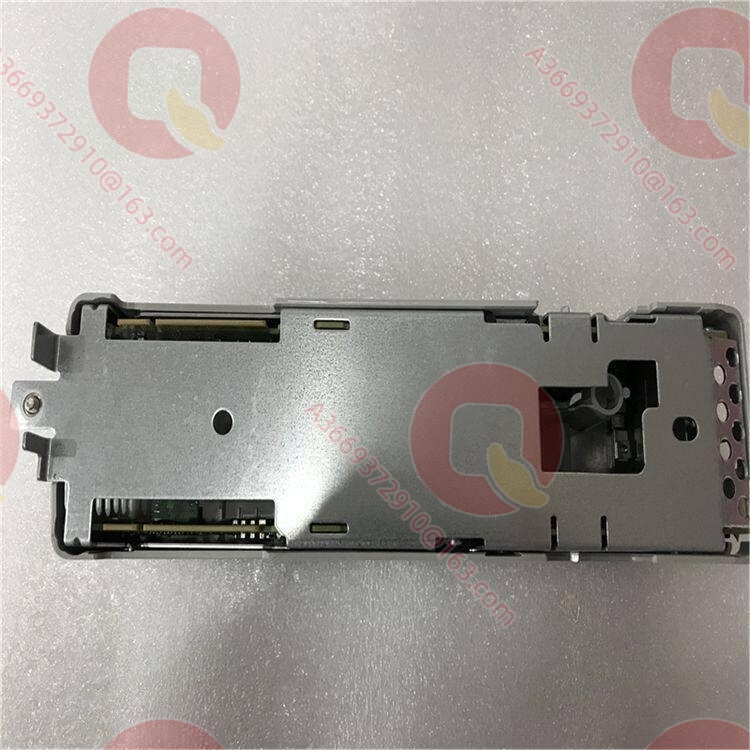

Allen-Bradley 2094-EN02D-M01-S1 Kinetix 6000 EtherNet/IP 接口模块 2094-EN02D-M01-S1

产品概述

作为 Rockwell Automation 旗下 Kinetix 6000 系列的关键网络枢纽，2094-EN02D-M01-S1 是一款专为工业以太网集成设计的双端口 EtherNet/IP 接口模块。在工业自动化演进过程中，传统基于 SERCOS 光纤环网的系统面临着主控平台升级受限、网络拓扑单一等痛点，该模块的出现正是为了打破这一协议壁垒，使成熟的 Kinetix 6000 硬件平台能够直接接入现代 CIP Motion 架构。

2094-EN02D-M01-S1 充当了伺服驱动系统与上位 Logix 控制器之间的网关。它不仅负责处理标准运动控制指令的实时分发，更通过集成 CIP Safety 技术，将安全逻辑通信与运动控制指令合并在同一物理网络中。这种双网络合一的设计，有效削减了独立安全总线所需的硬件成本与布线复杂度。

在系统定位上，该模块直接挂载于 Kinetix 6000 集成运动总线的最左侧或指定槽位，从直流母线获取工作电源。其核心价值在于提供了网络架构的向后兼容性，允许企业在不更换既有伺服电机与功率模块的前提下，完成控制系统的网络协议迁移与安全等级跃升，大幅降低了产线现代化改造的资本支出。

技术规格

主要特点和优势

平滑的网络协议迁移：

2094-EN02D-M01-S1 允许老旧的 Kinetix 6000 系统从 SERCOS 光纤网络无缝切换至 EtherNet/IP 工业以太网。企业无需废弃现有的伺服驱动器与电机，即可接入支持 CIP Motion 的最新 Logix 控制平台，解决了多代设备混合组网的难题，保护了前期投资。

集成 CIP Safety 安全机制：

型号中的“S1”标识代表其内置了符合 SIL 2/PLd 标准的安全通信能力。通过该模块，安全急停、安全限速等指令可通过标准以太网线缆直接下达至伺服轴，免除了部署独立安全继电器或硬接线安全回路的繁琐工作，在缩短系统响应时间的同时提高了操作人员的安全性。

双端口线性拓扑优化：

模块集成 2 端口千兆以太网交换机，支持 Device Level Ring (DLR) 环网或线型拓扑。在多轴伺服排列的现场，可以通过菊花链方式将相邻的驱动器串联，大幅减少从控制柜到现场交换机的线缆数量，降低了网络部署的物料与人工成本。

免外部电源独立运行：

2094-EN02D-M01-S1 直接从 Kinetix 6000 系统的直流母线获取控制电源，无需额外接入 24V DC 辅助电源。这种设计使得在主控柜断电或调试阶段，只要母线带电，网络通信链路依然保持激活，极大地方便了工程师在通电调试初期的网络连通性测试与 IP 地址分配。

应用领域

在包装机械的智能化改造中，2094-EN02D-M01-S1 是连接旧有伺服硬件与新型控制大脑的关键。例如高速药品包装线需要频繁启停且对安全门响应要求极高，该模块通过 EtherNet/IP 将运动控制与 CIP Safety 融合，确保在打开防护罩瞬间伺服电机能在极短时间内实现安全停止，同时不影响其他非危险区域的正常运转。

在印刷与造纸行业的连续生产线中，设备通常分布范围广且电磁环境复杂。利用该模块的双端口环网拓扑，可构建具备介质冗余能力的网络架构。当某段网线意外断裂时，网络能在毫秒级时间内自愈，保证多色印刷机各轴间的精准电子齿轮比不丢失，避免断纸或套印不准造成的材料报废。此外，在汽车制造焊装线的多机器人协同工作站中，该模块同样承担着将传统伺服站整合至全厂以太网骨干网的重任，实现生产数据的透明化采集。

相关产品

2094-EN02D-M01-S：同系列 EtherNet/IP 接口模块，但不包含 CIP Safety 安全功能。
2094-BC01-M01-S：Kinetix 6000 系列前代 SERCOS 接口模块，常被 2094-EN02D-M01-S1 替代以实现网络升级。
2094-BM01-S：配套使用的 Kinetix 6000 单轴伺服驱动模块，通过该接口模块接收运动指令。
2094-BM02-S：配套使用的单轴伺服驱动模块，适用于更大负载。
2198-D006-ERS3：Kinetix 5700 系列双轴驱动器，为全新设计的原生 EtherNet/IP 平台，作为整体替换方案参考。
1756-EN2TR：ControlLogix 平台以太网通信模块，常作为 2094-EN02D-M01-S1 上位主站的网络接口。

安装与维护

安装前准备：在安装 2094-EN02D-M01-S1 前，需使用 Rockwell 的 EtherNet/IP 网络规划工具完成 IP 地址分配与子网划分，确保运动控制网络与办公网络物理或逻辑隔离。检查 Kinetix 6000 直流母线排的绝缘状态，确认接口模块的背板连接器无弯曲变形。以太网线缆必须选用工业级屏蔽双绞线（Cat 5e 或以上），且 RJ45 水晶头需具备金属屏蔽壳，以抵抗变频器产生的射频干扰。

维护建议：日常巡检时，应重点关注 2094-EN02D-M01-S1 前面板的以太网状态指示灯。若发现 Link 灯闪烁异常或 Act 灯长亮，需排查是否存在网络风暴或线缆接头松动。由于该模块承担着安全通信职责，建议每年使用 Studio 5000 软件进行一次 CIP Safety 连接完整性测试，验证安全报文的传输延迟是否在规定阈值内。在断电维护母线组件时，需等待至少 5 分钟让母线电容完全放电，切勿带电插拔模块以防止背板针脚烧毁。
