产品详情

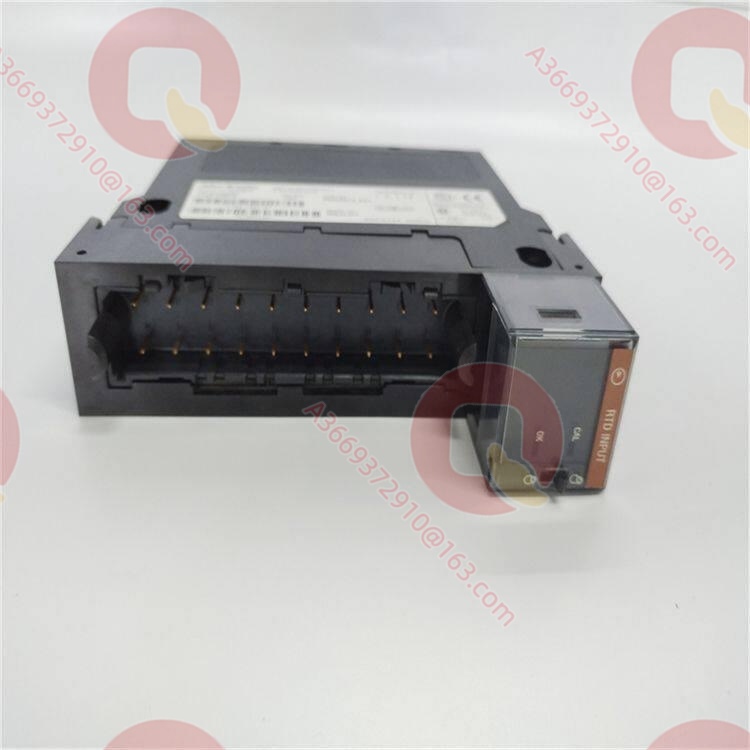

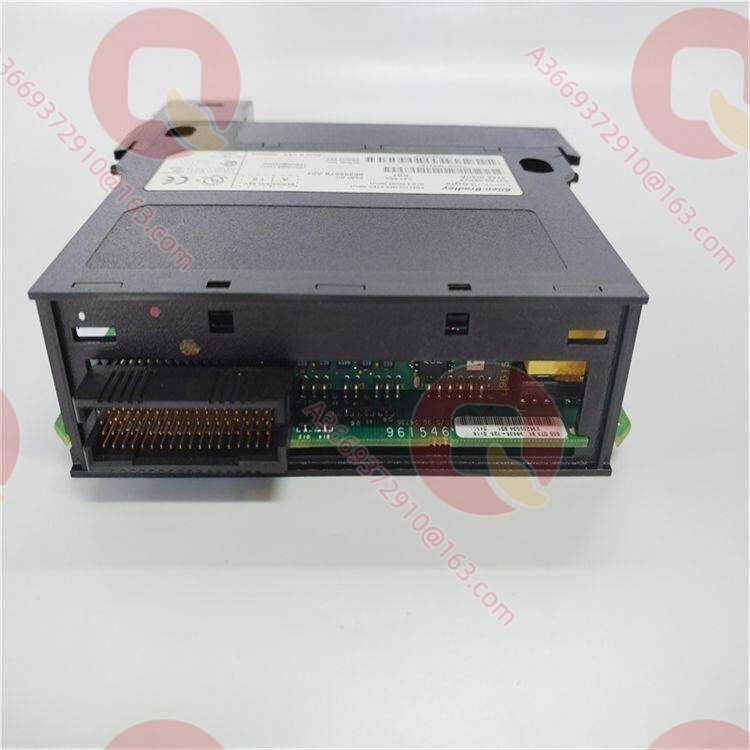

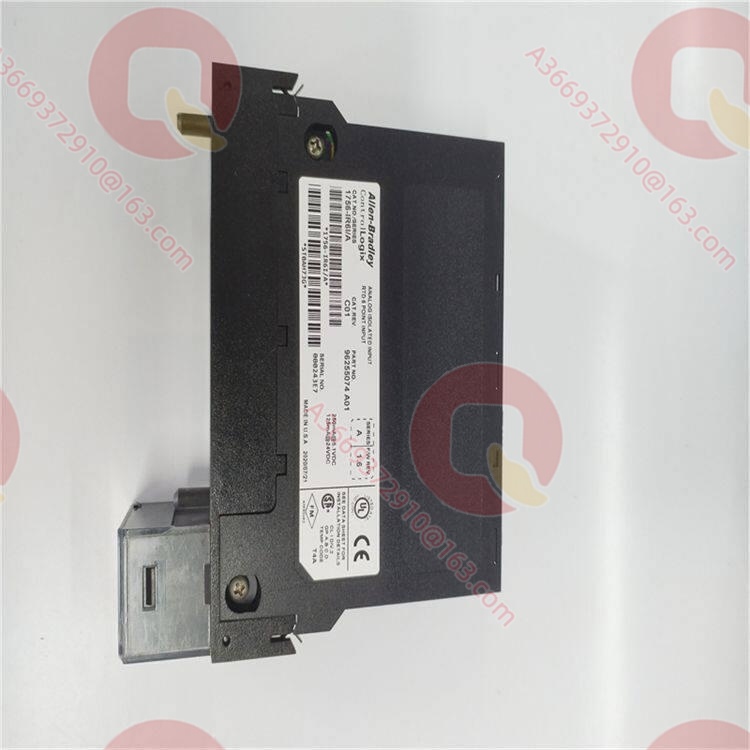

1756-IR6I 是罗克韦尔自动化 ControlLogix 平台上的 6 通道隔离型热电阻（RTD）及电阻输入模块，专为高精度温度与电阻测量而设计。在过程控制与设备监测中，大量温度信号来自 Pt100、Pt1000 等热电阻，传统非隔离模块容易受地环路、变频器共模干扰影响，导致测量漂移与跳码。1756-IR6I 通过通道间电气隔离及高共模抑制，直接从硬件层面削弱这类干扰，为关键温度闭环与安全联锁提供更稳定的前端采样。
从系统定位看，它属于 ControlLogix 隔离温度/电阻输入家族，6 个通道彼此隔离，并支持 1…487 Ω、2…1000 Ω、4…2000 Ω、8…4020 Ω 四档电阻量程，覆盖从 Pt10 到 Pt1000 以及铜电阻等常见传感器，同时支持三线制与四线制 RTD 接线，适合对精度与可靠性要求较高的温度检测场合。+1
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | 1756-IR6I |
| 制造商 | Allen-Bradley (罗克韦尔自动化) |
| 产品类型 | 隔离型 RTD / 电阻输入模块 |
| 通道数量 | 6 通道，通道间电气隔离 |
| 输入范围 | 1…487 Ω / 2…1000 Ω / 4…2000 Ω / 8…4020 Ω+1 |
| 分辨率 | 16 位；1…487 Ω: 7.7 mΩ/bit；2…1000 Ω: 15 mΩ/bit；4…2000 Ω: 30 mΩ/bit；8…4020 Ω: 60 mΩ/bit |
| 支持传感器类型 | Pt100/200/500/1000（α=385 / 3916）、Ni100/120/200/500（α=672 / 618）、Cu10 等热电阻与一般电阻 |
| 背板电流 (5.1V) | 250 mA |
| 背板电流 (24V) | 125 mA |
| 总背板功耗 | 4.25 W |
| 通道带宽 | 15 Hz（-3 dB，典型） |
| 建立时间 | <80 ms 至满量程 5%（滤波配置相关） |
| 隔离电压 | 250V 连续，基本绝缘，输入通道到背板 |
| 工作温度 | 0 °C 至 60 °C |
| 接线方式 | 20 针可拆卸端子块（RTB），推荐 1756‑TBNH / 1756‑TBSH+1 |
通道级电气隔离抑制地环路干扰：1756-IR6I 的 6 通道彼此隔离，并和背板之间保持 250V 连续基本绝缘，在多电源、多接地的现场，可避免不同回路地电位差在 RTD 回路中形成环流，显著减少因共模电压导致的测量偏移与跳码，提升温度联锁的可信度。+1
多量程与多传感器适配能力：模块提供 1…487 Ω 至 8…4020 Ω 四档电阻量程，16 位 ADC 配合不同档位可实现 7.7 mΩ/bit 的最小分辨率，既能覆盖 Pt100、Pt1000 等标准热电阻，又能接入铜电阻与一般工业电阻传感器，减少项目备件种类与选型复杂度。+1
高精度与低漂移设计：在 25 °C 校准精度优于 0.1% 量程，配合低增益漂移与输入偏置漂移设计，在宽温范围内仍能保持长期稳定，适合连续运行多年且不便频繁校准的过程场景，减少因温漂引发的报警与调节偏差。+1
强抗扰与快速断线检测：模块对 50/60 Hz 工频共模噪声抑制能力达 100 dB 以上，串模抑制 60 dB，在变频器与大型电机周边仍能保持读数稳定；同时支持开路检测，当任意线缆断线时，通道可在 5 s 内偏移到负或正满量程，便于控制器快速识别传感器掉线，避免“假温度”参与控制。+1
1756-IR6I 特别适合对温度测量精度与抗扰性要求高的过程工业与关键设备监测。在化工与石化反应器、蒸馏塔及储罐中，多点 Pt100/Pt1000 温度信号常分布在不同接地系统，1756-IR6I 的通道隔离有效抑制地环路干扰，为温度联锁与安全仪表系统提供可靠输入。
在电站锅炉与汽轮机辅助系统，轴承与缸体温度监测多采用三线或四线制 Pt100，现场强电磁环境对采样稳定性提出极高要求，该模块的高共模抑制与 16 位分辨率有助于捕捉微弱温升，提前预警过热风险。此外，在冶金加热炉与热处理炉、大型电机与压缩机轴承温度监测，以及制药与食品工艺罐体的温度采集，1756-IR6I 也能在长线、多噪声环境下提供稳定可追溯的温度数据，支撑工艺优化与预测性维护。+1
1756-IRT8I：同系列升级，8 通道隔离型 RTD/热电偶/mV 组合输入模块，支持更多通道与温度类型
1756-IR12：同平台高密度 RTD 输入模块，12 通道非隔离，适合测点密集但无需隔离的场合
1756-IT6I：同平台 6 通道隔离型热电偶输入模块，与 IR6I 共享机架与 RTB 资源
1756-IF6I：同平台 6 通道隔离型通用模拟量输入（电压/电流），与 IR6I 构成完整过程采集方案
1756-TBNH / 1756-TBSH：配套使用，20 针可拆卸端子块，为 IR6I 提供现场接线接口+1
1756‑PA75：配套使用，ControlLogix 标准交流电源模块，为机架与模拟量模块供电
安装前准备：安装 1756-IR6I 前，应在 Studio 5000 中预先配置好各通道的传感器类型、量程与滤波参数，避免上电后频繁更改。模块本体不包含 RTB，需根据现场布线与抗震要求选配 1756‑TBNH 或 1756‑TBSH。接线时，三线制 RTD 需将 B/C 短接；四线制 RTD 则按 A/B/C/D 对应接线，以充分利用其高精度测量能力，同时屏蔽层应在机架端单点接地。+1
维护建议：在长期运行中，1756-IR6I 的零点与增益会随环境温度缓慢漂移，建议每 12 个月使用 1…487 Ω、2…1000 Ω 等标准电阻进行零点与满度校准，以保证 0.1% 量程内的精度。若某通道出现温度跳变或满量程报警，应先断开现场侧线缆，测量 RTD 回路阻值与绝缘，排除传感器进水或接线端子氧化导致的接触不良，再判断是否更换模块。更换时只需拔出 RTB 即可保留全部接线，实现免拆线热替换。+1
我们为 1756-IR6I 提供面向关键温度测量与安全仪表系统的工业级备件保障。所有模块出库前均经过多量程全通道闭环测试与隔离耐压校验，确保无通道偏移与绝缘隐患，并提供 12 个月原厂级质保。针对过程装置与关键设备监测的紧急停机需求，我们依托现货库存实现极速交付，并提供从 RTD 选型、三/四线制接线指导到滤波参数整定的深度技术支持，确保您的温度测量系统快速恢复高精度运行。
