Allen-Bradley 1756-IV32Allen-Bradley 1756-IV32

产品概述

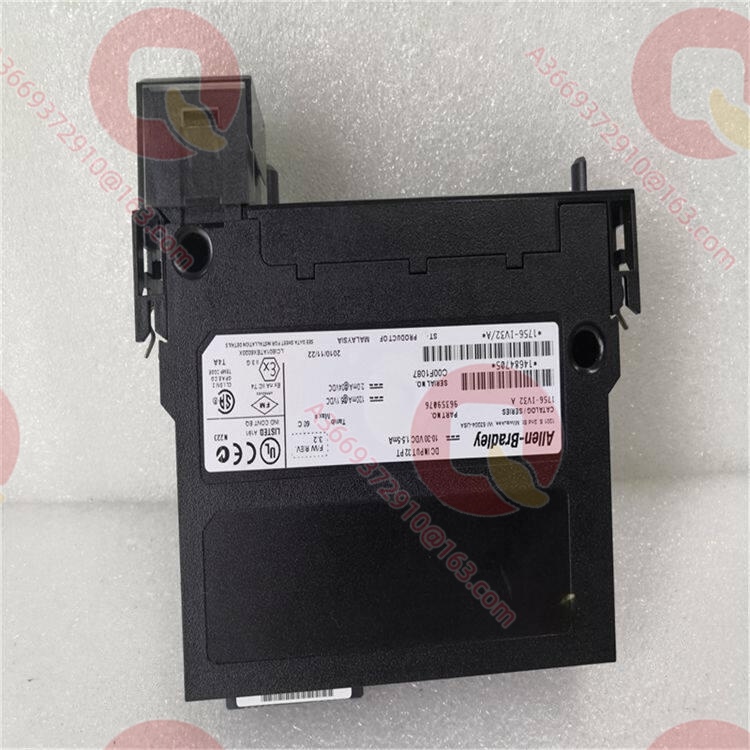

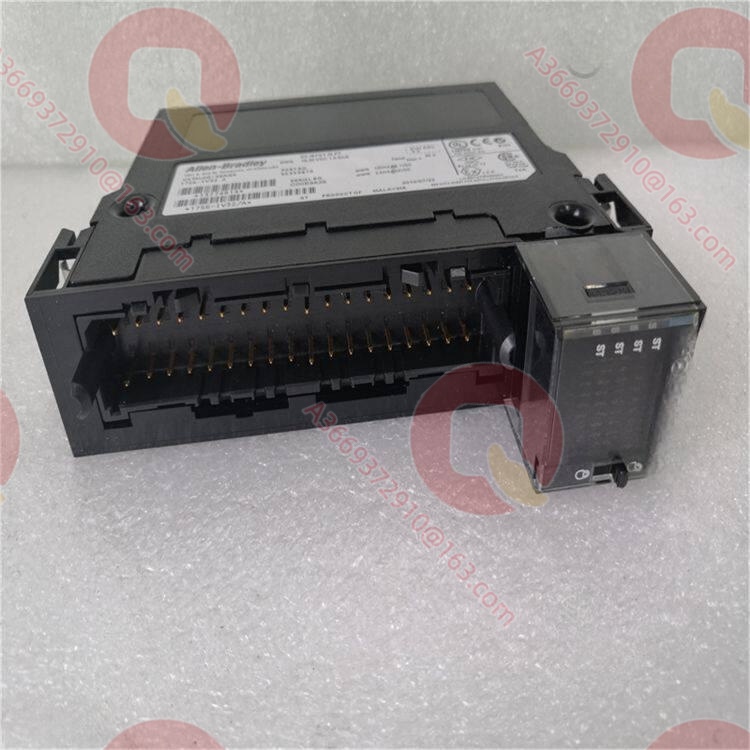

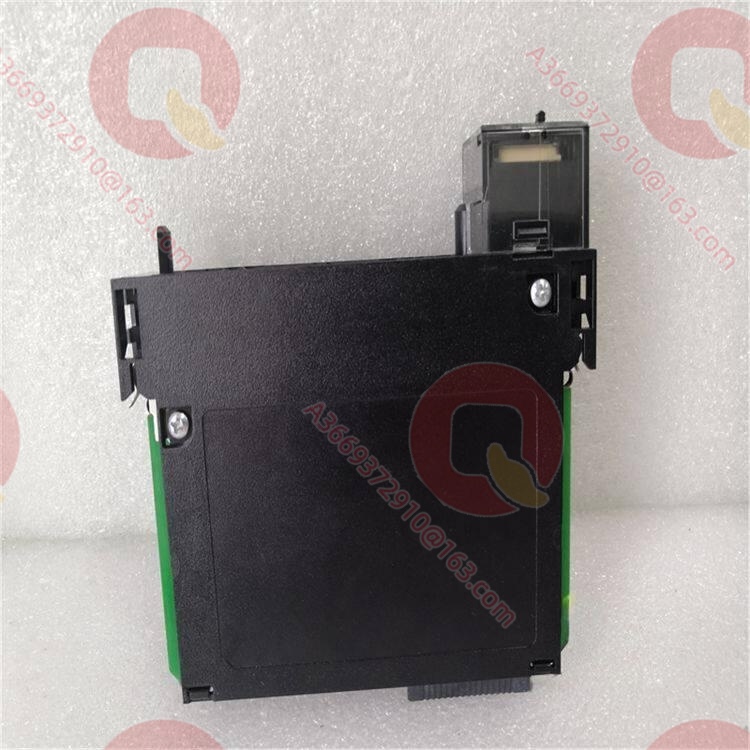

1756-IV32 是罗克韦尔自动化 ControlLogix 平台上的 32 点直流数字量输入模块，工作电压 10…30V DC，属于 12/24V DC 源型输入，专门用于高密度采集接近开关、限位开关、按钮等现场开关量信号。在传统方案中，大量 24V DC 传感器往往需要堆叠多个 16 点或 8 点模块，既占满机架槽位，又增加柜内接线与散热压力。1756-IV32 通过在单一模块上集成 32 点输入，直接缓解了高节点场景下的空间与成本矛盾，是大型输送线、装配线与机组主控系统的典型前端 I/O 选型。rockwellautomation.com+1

从系统定位看，它属于 ControlLogix DC 数字 I/O 家族中的“高密度源型输入”模块，每 16 点为一组，组间 250V 连续基本隔离，组内各点共享公共端。这种分组结构既保留了足够的隔离能力，又方便在同一个模块上接入不同回路或不同配电段的传感器，是主站机架与远程 I/O 机架中集中采集开关量的核心硬件之一。rockwellautomation.com+1

技术规格

主要特点和优势

高密度源型输入节省槽位：1756-IV32 在单槽内提供 32 点 12/24V DC 源型输入，相比 16 点或 8 点模块，可将大型输送线与装配线的输入模块数量减少一半以上，直接降低机架扩展、柜体体积与散热成本，同时简化背板布线与标签管理。rockwellautomation.com+1

分组隔离与灵活配电：32 点分为两组，每组 16 点，组间 250V 连续基本隔离，允许将不同配电回路或不同设备的传感器接入同一模块的不同组别，在保障安全隔离的前提下减少模块种类，简化设计与备件管理。rockwellautomation.com+1

毫秒级响应与可配置滤波：硬件延迟仅在 1 ms 量级，配合 0/1/2/9/18 ms 可选软件滤波，可在高速计数、位置联锁场景中保证快速响应，又在强干扰场合通过加长滤波抑制抖动和误触发，减少因信号抖动导致的伪报警与停机。rockwellautomation.com

低背板功耗与高可靠性：背板功耗仅 0.66 W，最大功耗 4.1 W @ 60 °C，显著降低控制柜热负荷，有利于高密度机架长期稳定运行；同时模块满足 IEC 61000-4-2/3/4/5/6 等电磁兼容与抗扰度要求，在变频器与电机周边仍能保持稳定输入。rockwellautomation.com

标准化 RTB 接线与热插拔：1756-IV32 使用 1756-TBCH / 1756-TBS6H 可拆卸端子块，支持在不断电情况下拔插 RTB 进行模块更换，将硬件故障导致的停机时间压缩到分钟级，特别适合不允许长时间停机的关键产线。rockwellautomation.com+1

应用领域

1756-IV32 高度契合节点密集、以 24V DC 传感器为主的离散制造与物料输送场景。在汽车整车厂的焊装与总装车间，输送线体上大量限位开关、接近开关与操作按钮需要集中采集，该模块可在单槽内接入 32 路开关量，为 PLC 提供清晰的工位占位与安全门状态快照，减少机架扩展与接线复杂度。rockwellautomation.com+1

在仓储物流与智能分拣系统中，成百上千个滚筒堵塞检测、光电占位信号通过若干 1756-IV32 模块集中接入，其分组隔离结构可防止局部短路或干扰影响整条线体的输入采集，提高系统鲁棒性。食品饮料与包装产线中，大量 24V DC 光电与接近开关需要在潮湿冲洗环境下长期运行，该模块宽温、宽湿度范围及强抗扰特性，使其成为冲洗环境控制柜内的理想输入前端。rockwellautomation.com+1

此外，在电力辅机、水泵与风机控制中，大量阀门回讯与限位信号同样采用 24V DC 源型输出，1756-IV32 可在主站或远程 I/O 机架中统一采集，为联锁与顺控提供无延迟的状态输入。

相关产品

1756-IB32：同系列 32 点直流输入模块，漏型输入（10…31.2V DC），与 1756-IV32 形成源型/漏型互补ageashop.com+1
1756-IV16：同系列降密度型号，16 点源型输入，适用于节点较少的单机设备或分线柜santaclarasystems.com
1756-OB32：配套使用，32 点 12/24V DC 源型输出模块，常与 1756-IV32 构成完整 I/O 对rockwellautomation.com+1
1756-IB16：同平台 16 点漏型输入模块，用于与源型输入组合覆盖不同传感器输出类型elit.ee
1756-TBCH：配套使用，20 针弹簧式可拆卸端子块，适配高震动场景rockwellautomation.com+1
1756-TBS6H：配套使用，36 针弹簧式高密度端子块，适合多信号集中接线rockwellautomation.com+1

安装与维护

安装前准备：将 1756-IV32 插入 ControlLogix 机架前，必须确认系统已断电或按规范执行热插拔操作。模块本体不包含接线端子，需单独选用 1756-TBCH 或 1756-TBS6H 可拆卸端子块。接线时，务必确认现场传感器为源型输出（高电平有效），并按组将公共端 DC-0(+) / DC-1(+) 正确连接，避免将漏型信号接入源型输入导致逻辑错误或检测失效。信号线推荐使用屏蔽电缆，并在机架端单点接地以抑制高频干扰。rockwellautomation.com+1

维护建议：在长期运行中，1756-IV32 的接线端子是故障高发区，建议每半年对 RTB 螺钉进行力矩复核，尤其在震动环境下，线缆松动易导致信号闪断。当个别通道状态指示灯异常或控制器中该点频繁跳变时，应先测量现场输入电压和电流，确认传感器是否老化或接线绝缘下降，而非直接更换模块。更换模块时只需拔出 RTB，保留全部接线，即可实现免拆线热替换，大幅缩短停机时间。rockwellautomation.com+1

产品保障

我们为 1756-IV32 提供面向高密度离散控制场景的工业级备件保障。所有模块出库前均经过分组隔离耐压测试与全通道逻辑电平校准，确保无通道击穿与虚焊隐患，并提供 12 个月原厂级质保。针对大型产线与关键机组的紧急停机需求，我们依托现货库存实现同日发货，并提供从 RTB 选型、源型/漏型接线指导到硬件组态恢复的深度技术支持，确保您的控制系统在最短时间内恢复稳定运行。
