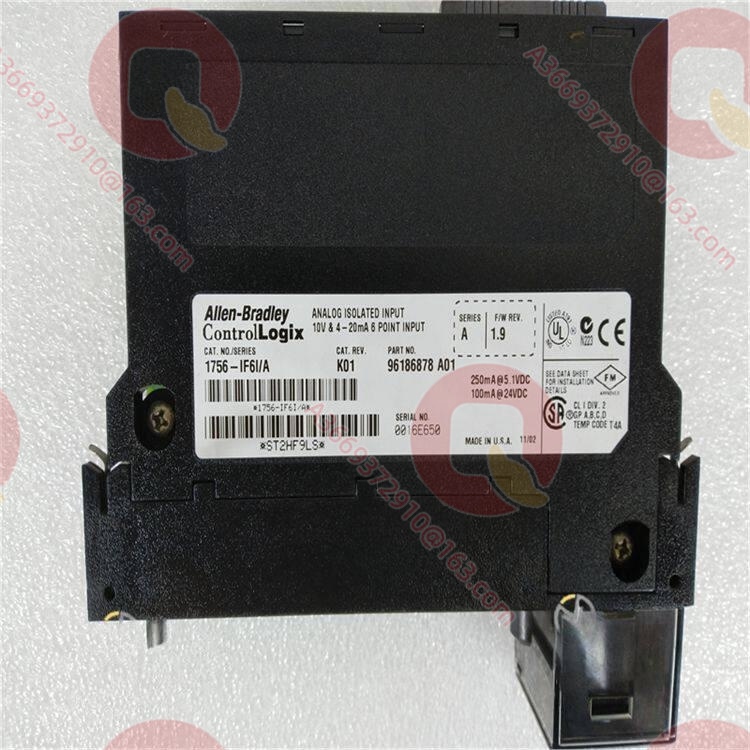

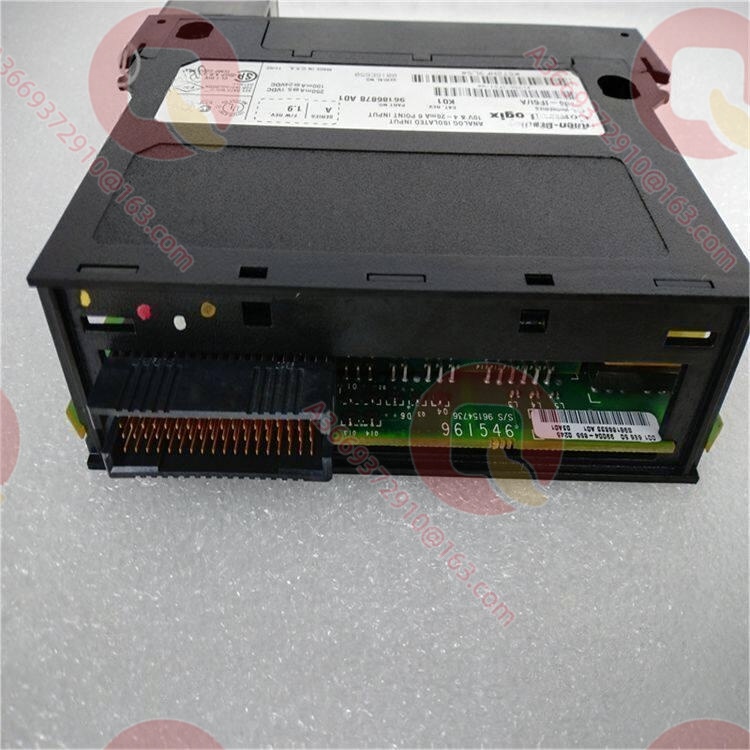

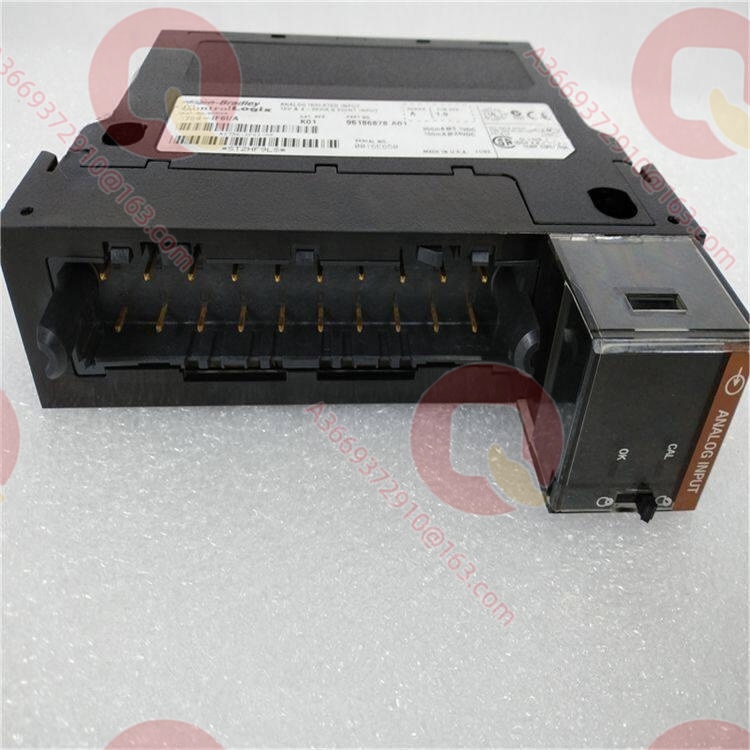

Allen-Bradley 1756-IF6I 隔离型模拟量输入模块 Allen-Bradley 1756-IF6I

产品概述

1756-IF6I 是罗克韦尔自动化 ControlLogix 平台上的 6 通道隔离型模拟量输入模块，可同时处理电压与电流信号。在许多过程控制系统中，不同变送器混合输出 ±10V、0…10V、0…5V 以及 0…20mA 信号，传统方案需要分别部署电压型和电流型模块，既占用机架槽位，又增加备件种类。1756-IF6I 通过软件组态在同一模块上切换多种量程，将多源信号统一接入，显著简化系统结构与备件管理。

从系统定位看，它属于 ControlLogix 6 通道隔离模拟 I/O 家族，每通道独立光电隔离，既能满足高压侧与低压侧的安全隔离，又允许不同回路的地电位差在一定范围内共存，非常适合多电源、多接地的过程现场。该模块提供 16 位分辨率和可配置的数字滤波，在保证精度的同时抑制工频干扰，为闭环控制与安全联锁提供稳定的过程变量输入。rs-online.com+1

技术规格

主要特点和优势

通道级电气隔离：1756-IF6I 的 6 个通道彼此隔离，且与背板隔离电压达 250V 连续，适合在不同电源回路或存在地电位差的现场直接接入变送器，避免因公共地引起的环流与干扰，提升多回路系统的安全性。电压/电流统一平台：同一模块覆盖 ±10V、0…10V、0…5V 和 0…20mA 多种量程，无需更换硬件即可通过软件切换，既减少备件种类，又降低项目改型时的接线改动成本。高精度与低漂移：16 位 ADC 配合 0.1% 量程校准精度（25 °C），电压模式增益漂移 35 ppm/°C，电流模式 45 ppm/°C，在宽温范围内保持长期稳定，适合需要长期运行无需频繁校准的过程场景。可配置滤波与实时采样：模块支持实时采样（RTS）与可编程数字滤波，工频 50/60Hz 陷波与低通带宽可调，在抑制变频器与电网噪声的同时，兼顾过程响应速度，避免控制器因信号抖动误动作。完整诊断与报警：内置超量程/欠量程检测、断线检测及通道级报警，配合浮点模式下的多级故障标签，可在不增加逻辑的情况下快速定位现场接线或变送器故障，缩短排障时间。rs-online.com+1

应用领域

1756-IF6I 特别适合需要高隔离与多量程混合输入的过程工业场景。在化工与石化反应装置中，温度、压力、液位变送器常混合输出 4…20mA 与 ±10V 信号，且不同单元由独立电源供电，该模块的通道级隔离有效抑制地环路干扰，保证多回路联锁的可靠性。在电厂辅机与脱硫脱硝系统中，风机、泵组与阀门定位器分散在不同配电段，1756-IF6I 可在同一机架上接入不同回路的 4…20mA 信号，避免公共地导致的误触发。

在冶金与造纸连铸/连轧线，大量位置与压力传感器采用 0…10V 或 ±10V 输出，长距离传输易串入共模干扰，模块的高共模抑制与通道隔离特性保障了微弱信号的准确采集。此外，在水处理与市政管网泵站，1756-IF6I 可同时接入 4…20mA 流量计与 0…5V 液位计，通过软件组态实现量程与工程单位统一，为 SCADA 提供一致的过程数据视图。rs-online.com+1

相关产品

1756-IF8I：升级替代，8 通道隔离型模拟量输入模块，通道密度更高，官方指定替代 1756-IF6Irockwellautomation.com
1756-IF6CIS：同系列电流专用模块，仅支持电流输入，每通道内部提供 24V 回路电源，适合两线制变送器rockwellautomation.com
1756-IF16：同平台高密度非隔离模块，16 路单端/8 路差分，适合对隔离要求不高的多测点场合
1756-IF8：同平台 8 通道非隔离模块，作为中密度通用模拟输入方案
1756-OF6CI / 1756-OF6VI：配套使用，6 通道隔离型模拟输出模块，分别对应电流与电压输出，与 IF6I 构成完整闭环
1756-TBCH / 1756-TBS6H：配套使用，20/36 针弹簧式可拆卸端子块，适配 IF6I 接线rs-online.com

安装与维护

安装前准备：安装 1756-IF6I 前，需在 Studio 5000 中预先规划各通道量程与滤波配置，避免上电后频繁更改。模块本体不带端子块，必须根据现场布线空间与抗震要求选配 1756-TBCH 或 1756-TBS6H。接线时，电流模式需注意 IN-x/V 与 IN-x/I 端子短接，外部回路电源不得超过隔离电压限制；电压模式应使用双绞屏蔽电缆，屏蔽层在机架端单点接地，以抑制共模干扰。

维护建议：建议每 6–12 个月使用 0…10V 电压源与 1…20mA 电流源对 1756-IF6I 进行零点与满度校准，以维持 0.1% 量程精度。若某通道出现读数跳变或超量程报警，应先断开现场侧线缆，测量回路阻抗与供电电压，排除变送器进水或线缆绝缘下降导致的信号吸收，再判断是否更换模块。更换时只需拔出端子块即可保留全部接线，实现免拆线热替换。rockwellautomation.com+1

产品保障

我们为 1756-IF6I 提供面向关键过程控制的工业级备件保障。所有模块出库前均经过多量程全通道闭环测试与隔离耐压校验，确保无通道偏移与绝缘隐患，并提供 12 个月原厂级质保。针对已停产但仍在大量运行的 6 通道系统，我们保持该型号的常备库存，并提供向 1756-IF8I 的迁移方案与配线指导，确保在不停机或极短停机时间内完成升级，最大限度保障您的生产连续性。
