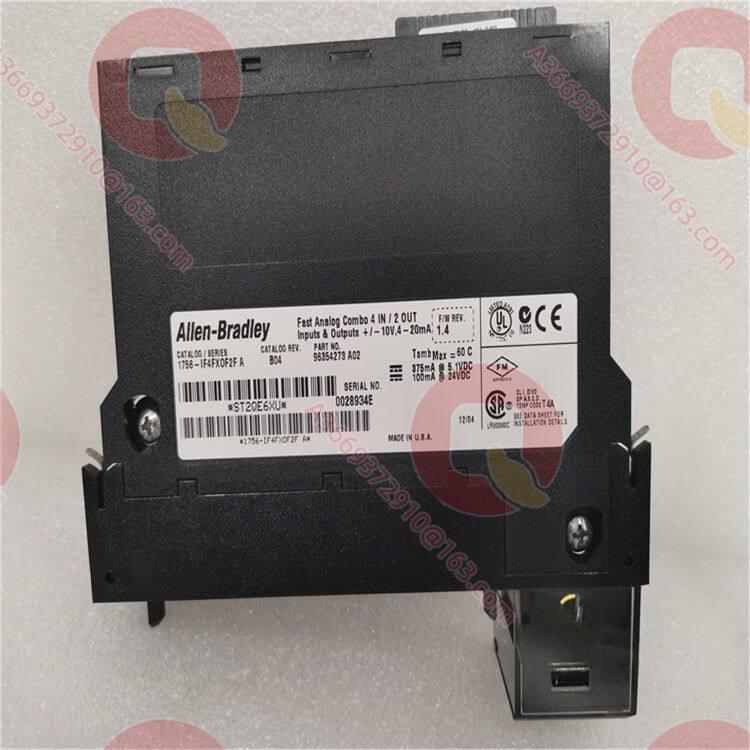

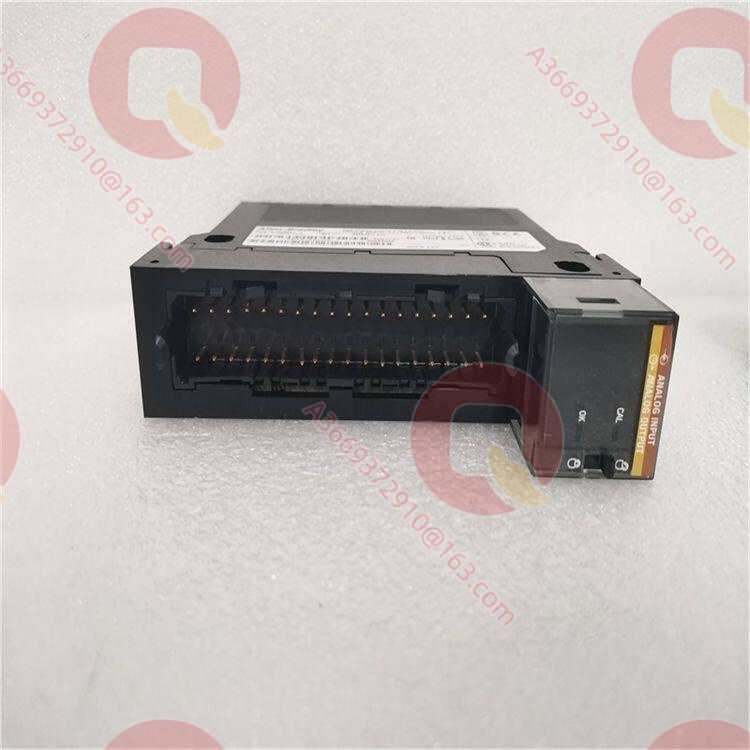

Allen-Bradley 1756-IF4FXOF2FAllen-Bradley 1756-IF4FXOF2F

产品概述

1756-IF4FXOF2F 是罗克韦尔自动化 ControlLogix 平台上的高速模拟量输入/输出组合模块，专为需要微秒级响应与多变量闭环控制的场合而设计。在常规 I/O 方案中，高速采集与快速输出往往分属不同模块，不仅占用更多机架槽位，还增加系统组态与同步难度。1756-IF4FXOF2F 将 4 路高速差分模拟量输入与 2 路高速模拟量输出集成于同一模块，直接为测试台架、伺服控制与快速过程回路提供“采集+执行”的一体化硬件支撑。

从系统定位看，它属于 ControlLogix 高速模拟 I/O 家族，4 路输入均支持差分、亚毫秒级转换，2 路输出可在 1 ms 内完成更新，非常适合需要紧耦合输入/输出的高动态场景。模块内部采用 14 位/13 位有效分辨率的 ADC 与 13/14 位 DAC，配合 300 µs 最小模块扫描时间，使 1756-IF4FXOF2F 能够在电机测试、液压伺服与快速过程控制中，将物理量变化迅速转化为控制作用，显著缩短回路滞后。

技术规格

主要特点和优势

一体化高速采集与执行：1756-IF4FXOF2F 将 4 路差分输入与 2 路输出集成在同一槽位，输入扫描最快 300 µs，输出更新周期最小 1 ms，在电机测试台架与液压伺服系统中，可将传感器反馈与驱动输出压缩在同一模块内完成，减少跨模块同步带来的延迟与组态复杂度。
差分高阻抗输入与强抗扰设计：4 路输入均为差分高阻抗（>1 MΩ），并具备过压保护与开路检测功能，在变频器周边与长线传输场景中，可有效抑制共模干扰与地环路不等电位问题，避免微弱信号被噪声淹没，同时 0…20mA 输入范围支持直接接入两线制变送器。
高精度输出与快速建立：2 路输出支持电压与电流模式，13/14 位分辨率与 <2 ms 建立时间，使其既能驱动伺服阀等快速执行机构，也能为高精度测试提供微小信号激励，0.05% 校准精度与 12 个月校准周期保障了长期运行的测量可信度。
灵活接线与诊断：模块通过可拆卸端子块 1756-TBCH/TBS6H 接线，支持软件配置通道功能与电子键控，内置开路检测、超量程指示与输出短路/过压保护，在测试台架频繁更换接线与负载的工况下，既保护模块自身，也便于快速定位现场接线与变送器故障。

应用领域

1756-IF4FXOF2F 高度契合需要“快采快放”与紧耦合闭环的工业场景。在电机与变频器测试台架上，4 路差分输入可同时采集电压、电流与扭矩传感器信号，2 路输出则用于驱动负载模拟装置或给变频器提供模拟给定，使整个测试回路在毫秒级周期内闭环运行，提高台架自动化程度与测试效率。

在液压伺服与电液比例控制系统中，1756-IF4FXOF2F 的差分输入用于高精度采集压力与位移传感器反馈，2 路输出直接驱动伺服阀或比例阀，实现微秒级采样与毫秒级输出更新的紧凑控制，显著降低阀控系统的延迟。在快速过程回路（如试验台压力/流量控制、科研装置温度与力控）中，该模块的输入/输出同步更新能力，使复杂算法可在更短周期内执行，提升系统动态性能与稳定性。

相关产品

1756-IF16：同平台高密度模拟量输入模块，16 路单端/8 路差分，适用于多测点但无需高速输出的过程采集
1756-OF8：同平台 8 路模拟量输出模块，适用于多执行机构但无需高速输入的场合
1756-IF8：同平台 8 路模拟量输入模块，作为中密度采集方案与 IF4FXOF2F 形成互补
1756-OF6CIS：同平台 6 路隔离型电流输出模块，用于需要通道间电气隔离的执行回路
1756-TBCH：配套使用，20 针弹簧式可拆卸端子块，适配该模块的现场接线
1756-TBS6H：配套使用，36 针弹簧式高密度端子块，适合多信号集中接线
1756-PA75：配套使用，ControlLogix 标准交流电源模块，为机架与模拟模块供电

安装与维护

安装前准备：安装 1756-IF4FXOF2F 前，应在 Studio 5000 中预先规划好 4 路输入与 2 路输出的信号类型与量程，避免上电后频繁更改配置。必须根据现场布线空间与抗震要求选择 1756-TBCH 或 1756-TBS6H 端子块，并单独订货。对于差分输入通道，务必使用双绞屏蔽电缆，且屏蔽层在机架端单点接地；两线制变送器供电应从外部电源引入，避免通过模块内部供电造成精度损失或噪声耦合。

维护建议：在长期运行中，1756-IF4FXOF2F 的输入零点与增益会随温度缓慢漂移，建议每 12 个月使用高精度信号源进行一次满度与零点校准，确保 0.1% 量程内的精度。当某通道出现跳变或超量程报警时，应先断开现场侧线缆，测量回路阻抗与供电电压，排除变送器进水、线缆绝缘下降或负载短路等问题，再考虑更换模块。更换时只需拔出端子块即可保留全部接线，实现免拆线热替换。

产品保障

我们为 1756-IF4FXOF2F 提供面向高速测试与伺服控制场景的严格备件保障。所有模块出库前均经过多量程全通道闭环测试与高低温老化筛选，确保 ADC/DAC 精度与建立时间满足指标，并提供 12 个月原厂级质保。针对测试台架与关键产线的紧急停机需求，我们依托现货库存与敏捷物流实现同日发货，并提供从差分布线、接地设计到高速回路调试的深度技术支持，确保您的控制系统在最短时间内恢复高精度运行。
