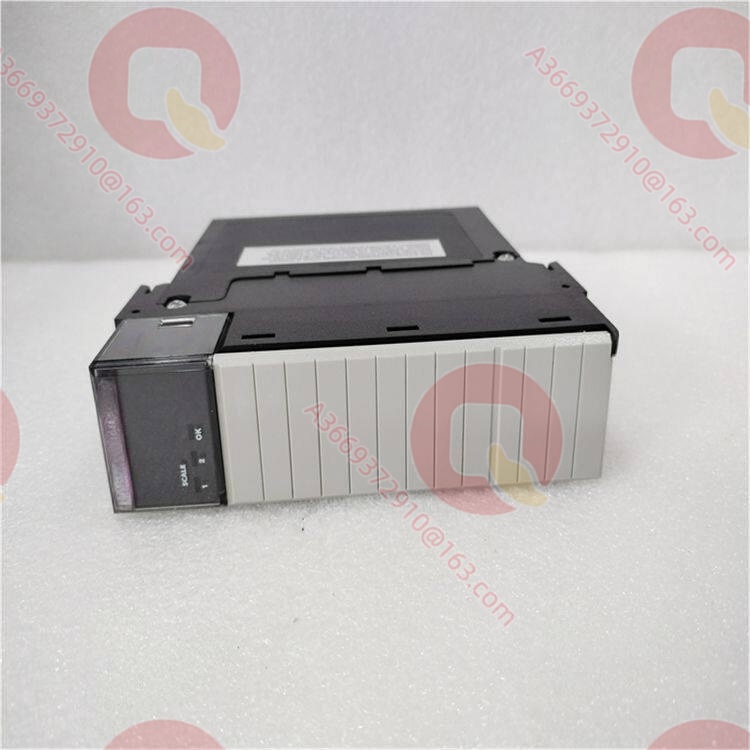

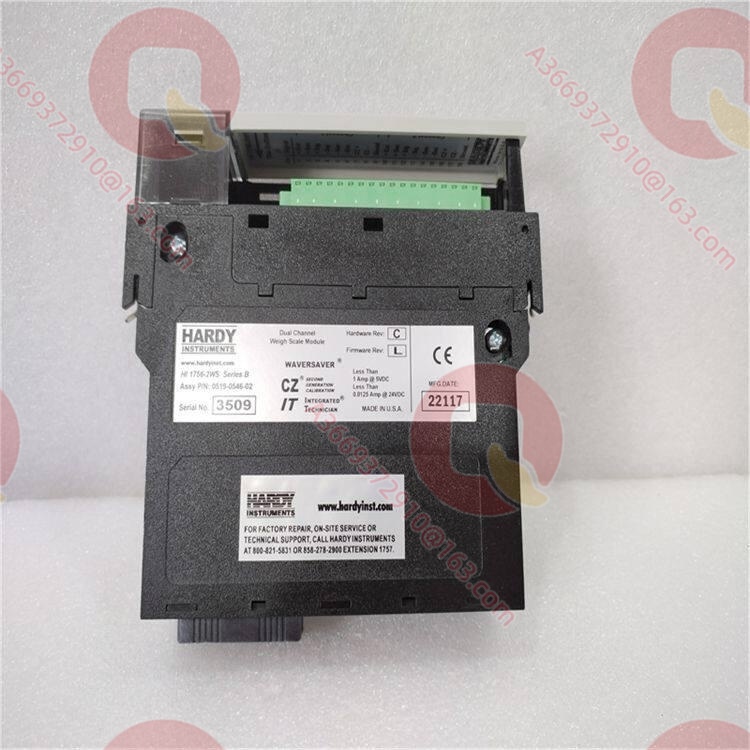

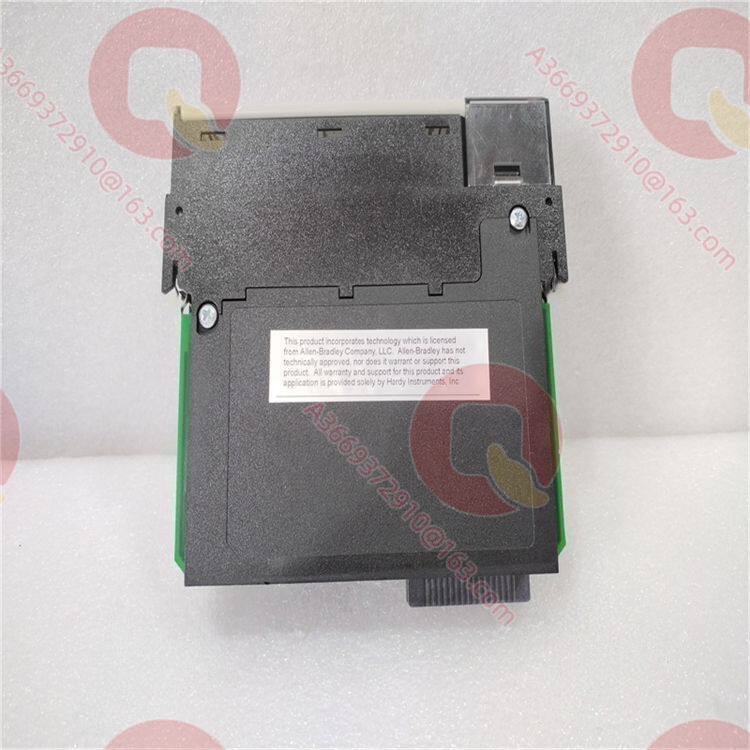

Allen‑Bradley 1756-2WS ControlLogix 双通道称重模块 1756-2WS

产品概述

1756-2WS 是 Hardy Process Solutions 为 Allen‑Bradley ControlLogix 平台开发的双通道称重模块（Weigh Scale Module），作为罗克韦尔 Encompass 合作产品直接插入 ControlLogix 机架，实现高精度过程称重与 PLC 控制的一体化集成。传统过程称重通常需要外置称重仪表、串口通信和硬接线，既占用柜内空间，又带来通信延迟与多点接地干扰，而 1756-2WS 将 A/D 转换、数字滤波与称重功能全部压缩到单槽模块中，直接通过背板与 ControlLogix 处理器交换数据，省去了外部仪表与通信链路。

该模块支持双独立秤体，可同时接入最多 8 只 350Ω 全桥应变式传感器（每通道 4 只），内置 5V 激励与激励监测，配合 WAVERSAVER 振动抑制与 C2 电子校准，在强振动工业环境中仍可获得稳定的净重、毛重与变化率数据。1756-2WS 以 110 次/秒的转换速率与 1:8,388,608 的内部分辨率，将 0–15 mV 的小信号精确映射为工程单位重量，并通过 ControlLogix 背板直传给处理器，为配料、分装、液位按重量控制等场景提供高实时、高集成度的称重解决方案。

技术规格

主要特点和优势

双通道高密度集成：1756-2WS 在单槽 ControlLogix 模块内集成两套完全独立的称重通道，可同时监控两套料仓、反应釜或输送秤。相比使用两台外置称重仪表再加通信接口的方式，节省约 50% 的安装空间，并减少一半以上的接线与调试工作量，同时背板通信延时从上百毫秒级降到微秒级。

WAVERSAVER 振动抑制与高分辨率：模块内置 WAVERSAVER 数字滤波，可在 0.25 Hz 以上频段以 5 档频率剔除设备振动与结构共振干扰，保证在搅拌平台、反应釜、输送线等强振动工况下仍能获得稳定读数。1:8,388,608 的内部分辨率使其在大死重、大量程称重系统中仍保持足够的可用分辨率，避免因传感器量程预留过大而导致的分辨率浪费。

C2 电子校准与 IT 诊断：支持 C2 电子校准，在安装 C2 传感器时可无需砝码完成标定，大幅缩短开车与校准周期；配合 IT（Integrated Technician）与 IT 接线盒，可在线读取单只传感器电压、重量与状态，快速定位接线松动、传感器损坏或机械卡涩等故障，减少停机排查时间。

背板直连与免外部网络：1756-2WS 直接通过 ControlLogix 背板将毛重、净重与变化率等数据以生产者/消费者方式推送给处理器，无需额外以太网交换机或串口网关，既简化系统架构，又避免外部网络风暴对安全称重数据的影响，更适合安全与计量要求严格的场合。

应用领域

1756-2WS 特别适合需要多秤体、高精度过程称重的工业场景。在化工与制药的配料与反应釜进料系统中，一套 ControlLogix 机架可同时控制多台反应釜加料，1756-2WS 的双通道分别监测两路进料仓的失重与增量，实现多组分精确配比，其 WAVERSAVER 滤波可有效抑制搅拌与泵脉动带来的重量波动。

在食品与粮食行业的散料输送与定量包装线上，1756-2WS 可同时监测输送皮带秤与成品仓秤，实时计算流量与累计量，用于定量装袋与库存管理。在冶金与建材的料仓液位按重量控制中，该模块通过双通道分别监控原料仓与成品仓，实现料位闭环与防空仓/防溢仓联锁，避免因料位失真导致的停产或质量事故。

相关产品

1756-WS：同系列单通道称重模块，适用于单秤体应用
1756-2WS-RTA-DC6：双通道称重模块配套远程端子排与 1.8m 电缆，方便现场接线与维护
1756-XX-RTA：通用远程端子排，支持两台单通道或一台双通道称重模块，DIN 导轨安装
1756-XX-C6 / DC6：6 英尺（约 1.8m）电缆组件，用于模块与 RTA 之间的连接
HI 215IT：IT 系列接线盒，与 1756-2WS 的 IT 诊断功能配套，实现单只传感器在线监测
HI 1746-WS / HI 1769-WS：同平台不同机架（SLC 500 / CompactLogix）的称重模块，功能类似
HI 1756-WS-RTA-C6：单通道称重模块 + RTA + 电缆套装，适用于单秤体集中接线场景

安装与维护

安装前准备：将 1756-2WS 插入 ControlLogix 机架前，需确认机架电源在 5V 与 24V 侧均留有足够裕量（5V 侧至少预留 1A，24V 侧预留 20mA 以上）。传感器电缆应使用屏蔽双绞线，信号线与激励线分开布放，远离变频器与动力电缆，避免共模干扰超出 110dB 抑制能力。若使用 RTA 远程端子排，应先在 DIN 导轨上固定 RTA，再通过 C6/DC6 电缆与模块连接，确保现场接线改动时无需插拔模块。

维护建议：定期通过 Studio 5000 的 AOP 或 IT 功能查看 1756-2WS 的通道状态字与激励电压，若发现某通道传感器电压异常或频繁报“motion”状态，应检查接线盒内是否受潮、端子是否松动。在强振动环境中，建议每年进行一次静态砝码校验，对比仪表显示值与实际砝码值，若偏差超出工艺允许范围，可通过 C2 或传统砝码校准重新标定，确保计量精度符合法规要求。

产品保障

我们为 1756-2WS 提供符合工业称重与过程控制标准的质量保障。所有模块出货前均经过背板通信、A/D 线性度与通道一致性测试，关键参数如非线性、激励电压与共模抑制比均按 Hardy 官方规范验证。针对该类停产关键备件，我们提供 12 个月原厂级质保，并提供防静电、防潮专业包装。无论您面临老系统扩容、紧急故障换件还是计量合规整改，我们的技术团队均可提供从选型、配置到现场校准的全流程支持，确保您的 ControlLogix 称重系统在生命周期内持续稳定运行。
