Allen‑Bradley 1756-DNB ControlLogix DeviceNet 桥接/扫描器模块 1756-DNB

产品概述

1756-DNB 是 Allen‑Bradley ControlLogix 平台上的 DeviceNet 桥接/扫描器模块，用于将 ControlLogix 控制器接入 DeviceNet 网络，并对从站设备进行集中 I/O 扫描与消息路由rockwellautomation.com+1。在大量使用 DeviceNet I/O、传感器和驱动器的工厂中，传统方案往往需要通过网关或串口方式“绕行”接入，既增加成本又引入延迟，而 1756-DNB 直接插入 ControlLogix 机架，通过背板高速映射 DeviceNet 数据到 Logix 控制器，实现真正的“一网到背板”无缝集成rockwellautomation.com。

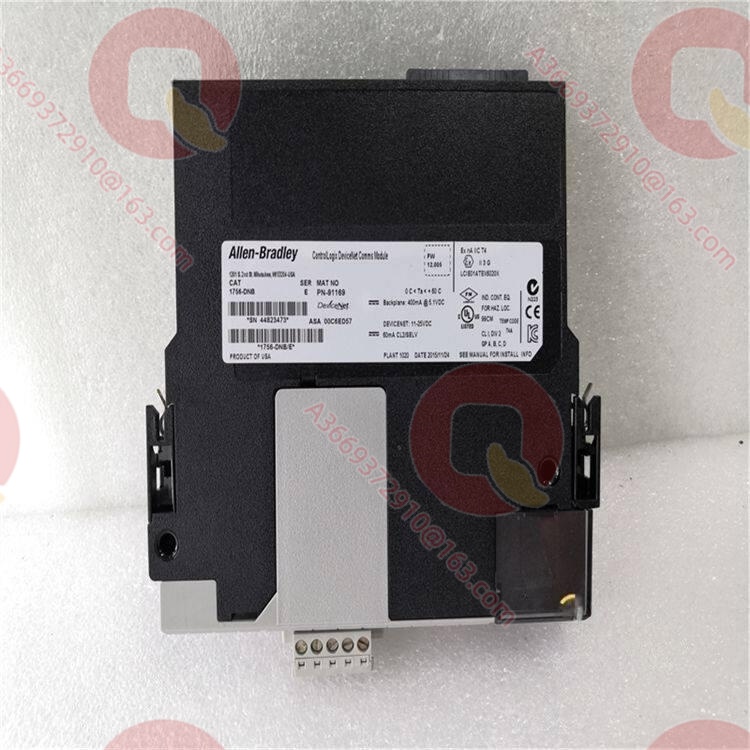

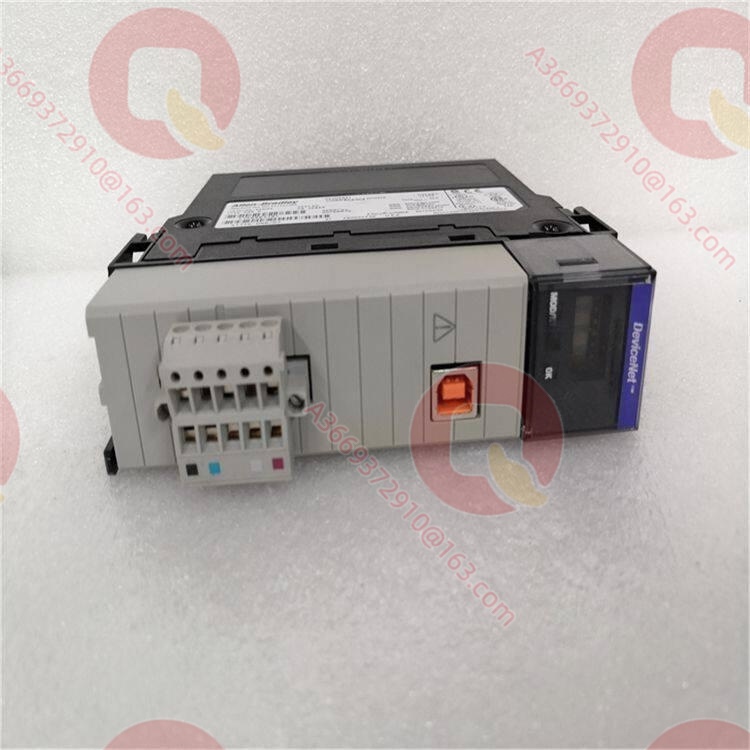

该模块支持 125/250/500 kbps 三种 DeviceNet 通信速率，最大可接入 64 个 DeviceNet 节点，满足中规模设备级网络的集中控制需求rockwellautomation.com+1。前面板提供 5 位/10 位开放式 DeviceNet 连接器、USB 端口和三位旋转开关，用于设定节点地址与通信速率，无需额外工具即可完成网络配置与故障诊断rockwellautomation.com+1。对于既有 DeviceNet 设备又希望升级到 Logix 平台的产线，1756-DNB 最大限度保留了现场布线和从站设备，显著降低改造门槛与停机时间。

技术规格

主要特点和优势

背板直连 DeviceNet：1756-DNB 不是简单的外置网关，而是 ControlLogix 机架上的原生 DeviceNet 接口。模块在背板上创建输入/输出/状态三种数据结构，控制器通过 RSLogix 5000/Studio 5000 以 CIP I/O 方式周期更新这些结构，再由扫描器将数据与 DeviceNet 报文互相映射rockwellautomation.com。这种架构把 DeviceNet 设备“拉进”Logix 的统一标签空间，省去了手动处理报文解析的麻烦，也避免了通过串口/以太网网关带来的额外延迟。

三档速率与拓扑适配：模块通过前面板旋转开关或 RSNetWorx for DeviceNet 选择 125/250/500 kbps 速率，适应不同干线长度与节点密度rockwellautomation.com+1。在长干线、多分支的输送线场景可降速运行以增强鲁棒性，在短距离、高密度设备群则可选用 500 kbps 提高刷新率，这种灵活性让同一型号模块覆盖多种工况。

64 节点与诊断能力：1756-DNB 最多支持 64 个 DeviceNet 节点，适合阀岛、分布式 I/O 站、智能电机控制中心等中等规模设备层网络rockwellautomation.com+1。模块提供 MOD/NET、I/O、OK 三组双色 LED 和字母数字状态显示，可循环显示节点地址与故障代码，帮助快速定位从站掉站、重复地址、Bus‑off 等问题rockwellautomation.com。

灵活配置与在线维护：节点地址与通信速率既可通过旋转开关设定，也可通过 RSNetWorx for DeviceNet 在线修改，修改后重新上电即可生效rockwellautomation.com+1。USB 端口用于本地配置和固件更新，不参与长期运行通信，既方便调试又避免在生产网络中引入不必要的安全风险。

应用领域

1756-DNB 适用于以 DeviceNet 为设备层总线、又希望用 ControlLogix 实现集中控制与数据采集的场合。在汽车总装车间，大量阀岛、I/O 站和智能电机启动器通过 DeviceNet 连接，1756-DNB 将这些设备映射到 Logix 控制器，实现整线设备状态监控、故障诊断与顺序控制一体化，避免多网关、多协议的复杂架构。

在物料输送与包装线上，DeviceNet 常用于连接传感器、编码器与分布式 I/O，1756-DNB 可将这些信号直接纳入 Logix 控制策略，用于定位、计数与联锁，同时通过背板将设备数据传给上位 HMI/SCADA，实现从设备层到信息层的贯通。对于水处理与公用工程泵站，DeviceNet 适合接入多台智能电机保护器与 I/O 模块，1756-DNB 则在 ControlLogix 侧统一处理启停逻辑与保护联锁，减少硬接线与中间继电器。

相关产品

1756-DNBXT：宽温版 DeviceNet 桥接模块，工作温度 -25…70 °C，用于高寒或高温环境rockwellautomation.com
1756-DNBK：带 Conformal Coating 的 1756-DNB 版本，提高腐蚀性气氛下的可靠性rockwellautomation.com
1756‑EN2T / 1756‑EN2TR：EtherNet/IP 桥接模块，与 1756-DNB 配合构建 EtherNet/IP + DeviceNet 多层网络架构
1756‑CN2 / 1756‑CN2R：ControlNet 桥接模块，用于将 ControlLogix 接入 ControlNet 网络，与 1756-DNB 共存于同一机架
1784‑U2DN：USB‑DeviceNet 接口，用于 PC 侧直接访问 1756-DNB 所在网络进行配置与诊断
1794‑AND：Flex I/O DeviceNet 适配器，通过 1756-DNB 将 Flex I/O 站接入 ControlLogix
1734‑POINT I/O DeviceNet 适配器：通过 1756-DNB 将 POINT I/O 模块接入 Logix 控制系统

安装与维护

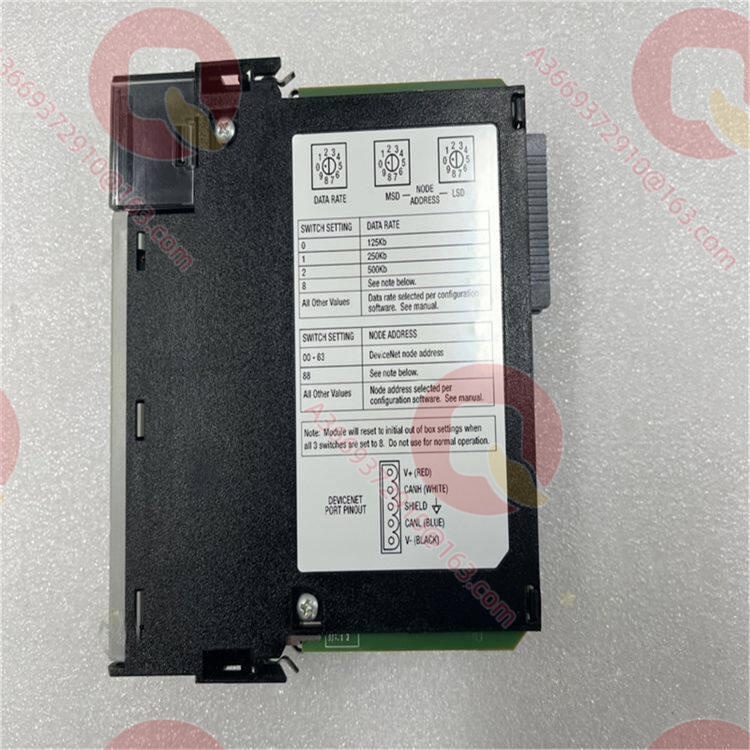

安装前准备：将 1756-DNB 插入 ControlLogix 机架前，应根据网络规划设置模块前面板的三个旋转开关：通信速率（0=125 k，1=250 k，2=500 k）和节点地址（00…63，默认 63）rockwellautomation.com+1。DeviceNet 干线与分支线应使用符合 ODVA 规范的屏蔽双绞线，并在干线两端安装 121 Ω 终端电阻。模块为开放式结构，必须安装在防护等级合适的控制柜内，并确保柜内接地与屏蔽设计满足 DeviceNet 抗干扰要求。

维护建议：定期通过 RSNetWorx for DeviceNet 或 Logix 标签监控 1756-DNB 的扫描列表状态与诊断计数器，关注从站通信超时、重复地址与 Bus‑off 等告警rockwellautomation.com。当出现间歇性掉站时，应重点检查线缆屏蔽与接地、终端电阻是否缺失或松动，以及 DeviceNet 24 V 供电是否在 11…25 V 范围内rockwellautomation.com。在改造或扩展网络时，建议先在 RSNetWorx 中备份扫描列表与设备参数，以便快速恢复配置。

产品保障

我们为 1756-DNB 提供符合工业控制级备件标准的质量保障。所有模块出货前均经过背板通信、DeviceNet 端口隔离与状态指示功能测试，关键参数如背板电流、功耗、隔离电压与工作温度均按 Rockwell 官方技术数据验证rockwellautomation.com。针对此类停产核心通信模块，我们提供 12 个月原厂级质保，并采用防静电、防潮专业包装。无论您是在进行 DeviceNet 网络升级、紧急更换故障模块，还是对老旧设备层进行 Logix 化改造，我们的技术团队都能从网络规划、参数配置到现场调试提供全流程支持，确保您的 ControlLogix + DeviceNet 系统长期稳定运行。
