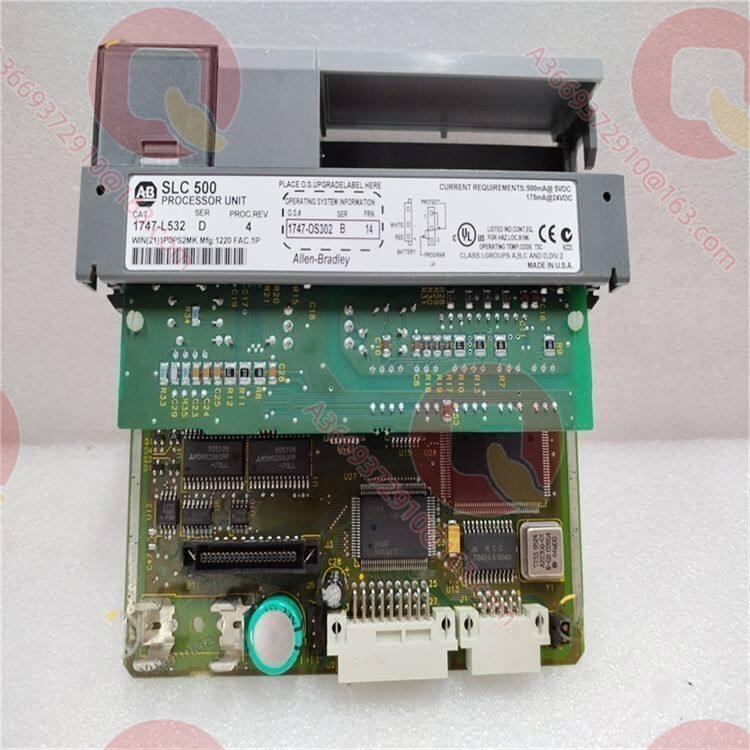

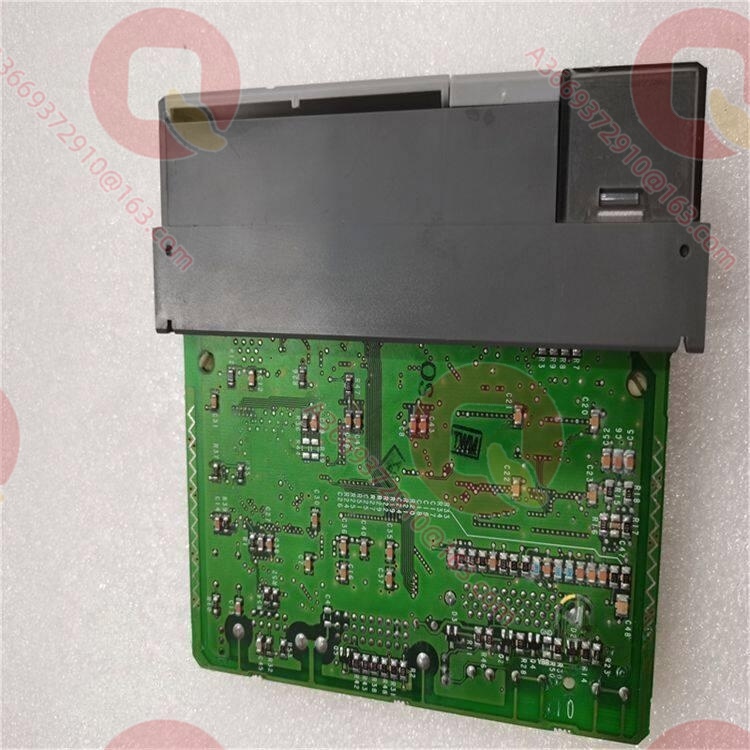

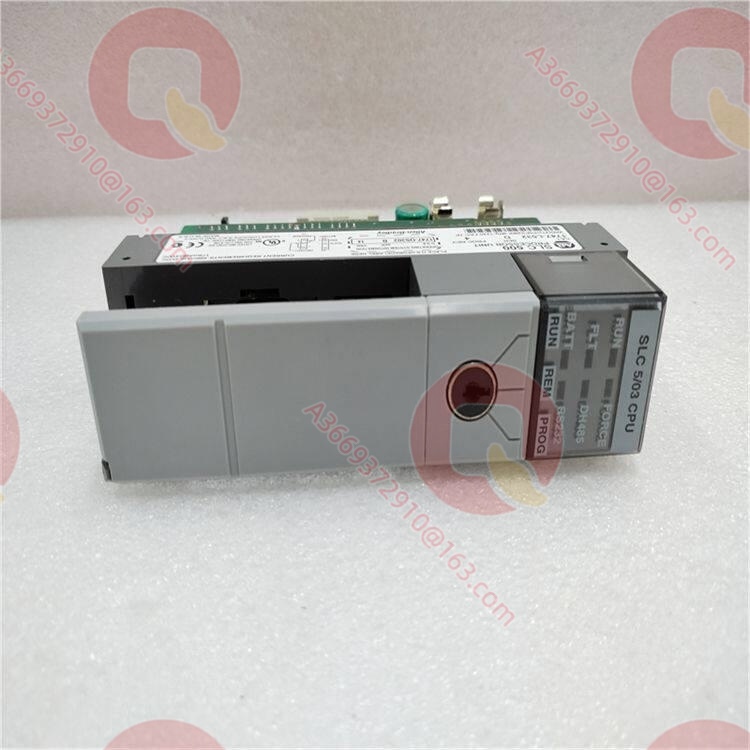

Allen-Bradley 1747-L532 SLC 5/03 模块式处理器 1747-L532

产品概述

1747-L532 是 Allen-Bradley SLC 500 模块式控制器中的 SLC 5/03 处理器，提供 16K 字电池后备 RAM，在 SLC 500 家族中定位于中小规模离散控制与过程控制的核心计算与调度单元。该处理器安装在 1746 机架 0 号槽位，通过背板与 1746 I/O 模块及电源协同工作，构成可按需扩展 I/O 规模与通信能力的控制系统。与 5/01/5/02 相比，1747-L532 的核心价值在于将用户内存提升至 16K 字，并内置双通信口（DH‑485 + RS‑232），支持在线编程、运行编辑、浮点运算及实时时钟，显著提升了复杂逻辑与多节点通信场景下的处理能力。

在大量 legacy SLC 500 系统中，1747-L532 常作为 5/01/5/02 机架的升级替换：保留原有 I/O 接线与机架，仅更换处理器即可获得更大的程序空间与更强的指令集，同时避免整线更换带来的停机与重新调试成本。其双通道通信架构使得 1747-L532 既能作为 DH‑485 网络上的从站响应主站消息，又可通过 RS‑232 口连接上位机、调制解调器或串行设备，实现远程监控与数据采集。

技术规格

主要特点和优势

16K 字内存与分区架构：1747-L532 提供 16K 字总内存，其中 12K 字可用于程序或数据，4K 字专用于数据区，相比 5/01/5/02 的 4K 指令空间，可容纳更复杂的顺控、联锁与配方逻辑，减少因内存溢出导致的程序拆分与块切换。在需要大量中间变量与历史数据缓存的工艺控制中，该分区架构避免了程序区与数据区互相挤占，提升了系统长期运行的可维护性。

双通信口与灵活协议组合：Channel 1 为固定 DH‑485 口，适合接入现有 DH‑485 网络与 PanelView、DTAM 或其他 SLC 处理器通信；Channel 0 为 RS‑232 口，可配置为 DF1 全双工/半双工或 ASCII 协议，支持通过调制解调器实现远程编程与 SCADA 通信，也可连接条码扫描器、串行打印机等外设。这种双通道架构使得 1747-L532 既能充当本地控制主站，又能作为远程子站，减少网络转换设备与布线成本。

在线编程与运行编辑：SLC 5/03 系列支持在线程序修改与运行时编辑，在不停止处理器运行的前提下修改非关键逻辑，极大缩短调试与工艺优化时间。结合 1 ms/K 字的典型扫描时间与 0.225 ms 的 I/O 扫描时间，1747-L532 在中规模 I/O 场景下仍可保持毫秒级响应，满足输送线、包装机等节拍控制要求。

浮点运算与高级指令集：相比 5/01/5/02，1747-L532 增加了浮点数学、PID、FIFO/LIFO、消息等高级指令，可直接实现闭环控制与复杂算法，无需外接专用模块。在需要温度、压力等模拟量闭环控制的场合，该处理器可独立完成回路运算，减少系统硬件与组态复杂度。

安全与维护特性：内置钥匙开关、密码保护及程序/数据文件访问控制，防止未授权修改程序或关键参数；电池后备 RAM 与 Flash/内存模块组合，保障断电后程序与整定参数长期不丢失。结合 SLC 500 模块的热插拔设计，运维人员可在不断电情况下更换 I/O 模块，进一步降低平均修复时间。

应用领域

在中小型物料输送与分拣系统中，1747-L532 常作为主控处理器，协调多段输送线、气动分拣阀与光电传感器的动作，其 16K 内存可容纳整线的联锁逻辑与故障诊断程序，双通信口则同时连接上位监控站与本地操作面板。在市政水处理及泵站控制中，该处理器负责液位联锁、泵组轮换及简单闭环控制，RS‑232 口可外接调制解调器实现远程数据采集，DH‑485 口则与现场操作终端通信。对于老线改造项目，原有 5/01/5/02 机架可直接升级为 1747-L532，在保持 I/O 接线不变的前提下获得更大的程序空间与更强的通信能力，缩短改造周期并降低调试风险。

相关产品

1747-L531：同系列 SLC 5/03 处理器，8K 字内存（4K 程序/数据 + 4K 数据），适用于程序规模较小的场合emacstores.com
1747-L533：同系列 SLC 5/03 处理器，32K 字内存（28K 程序/数据 + 4K 数据），用于更复杂的应用emacstores.com
1747-L541：SLC 5/04 处理器，16K 字内存，内置 DH+ 口，适合需要接入 DH+ 网络的系统emacstores.com
1747-L542：SLC 5/04 处理器，32K 字内存，适合更大规模的 5/04 应用emacstores.com
1747-BA：锂电池模块，为 1747-L532 的 RAM 提供后备电源rs-online.com
1747-M13：Flash 内存模块，用于 1747-L532 的程序与数据非易失备份plcdcspro.com
1746-A7：7 槽模块化机架，典型用于构建基于 1747-L532 的中小规模控制系统

安装与维护

安装前准备：将 1747-L532 插入 1746 机架 0 号槽前，务必确认机架电源已完全断开。若使用电池后备，应先将 1747‑BA 电池插入处理器电池仓并连接线缆，再将处理器推入机架，否则在电源失效时内存将无法保持。DH‑485 网络接线应使用 Belden 9842 或同等双绞线，通过 1747‑AIC 链路耦合器接入网络；RS‑232 口连接调制解调器或串行设备时，需注意电缆长度不超过 15 m，并确保通信协议与对方设备一致。多机架系统需注意终端电阻与网络拓扑，避免信号反射导致通信误码。

维护建议：定期观察 1747-L532 面板 BATTERY LOW 指示灯，一旦点亮应尽快更换 1747‑BA 电池，避免在断电时丢失程序与参数。对于长期停机的系统，建议每 1–2 个月上电运行 30 分钟以上，既对电池进行充放电维护，又可验证程序与 I/O 状态。在雷雨多发季节，需检查 DH‑485 与 RS‑232 线缆的屏蔽与接地，必要时加装浪涌保护器，防止感应过电压损坏通信口。
