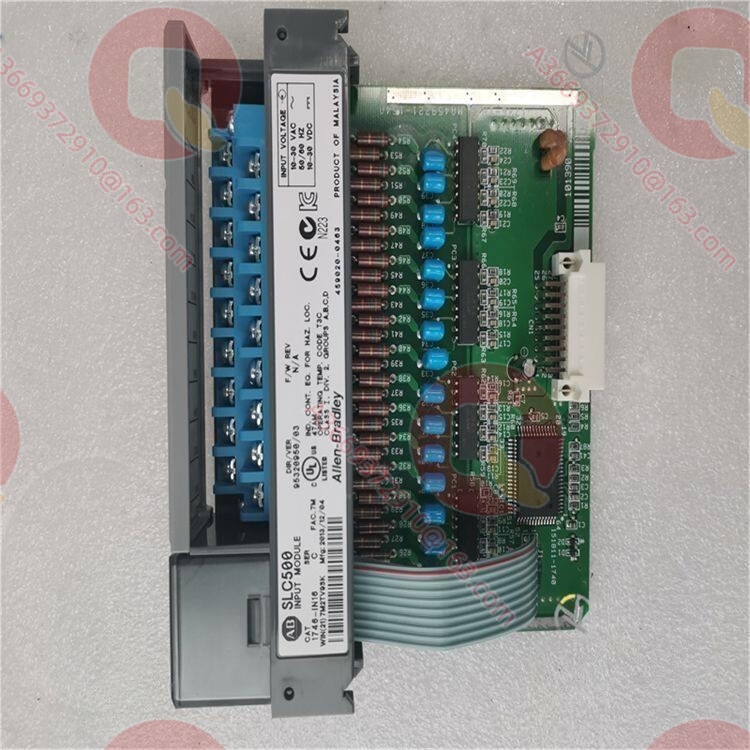

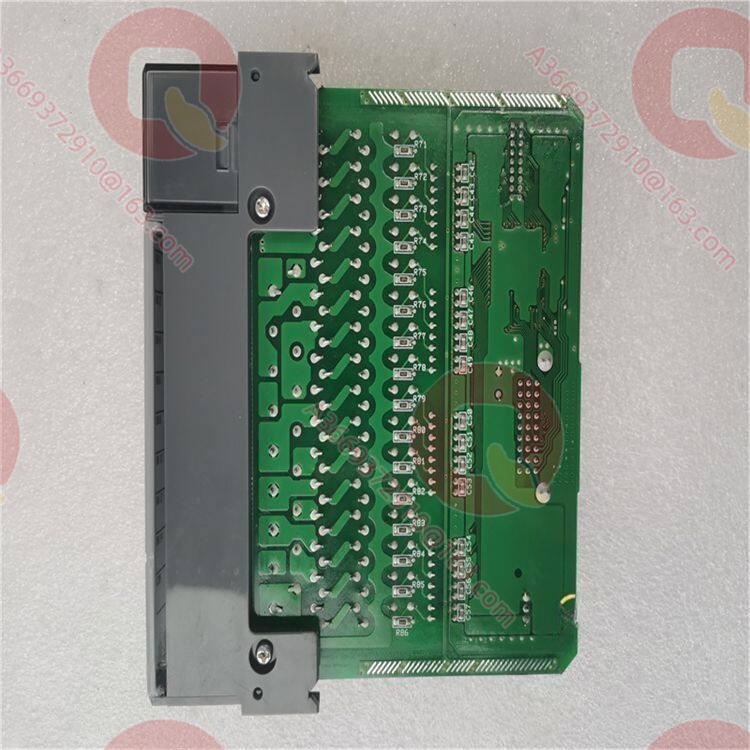

Allen-Bradley 1746-IN16 16 点 24V AC/DC 通用输入模块 1746-IN16

产品概述

1746-IN16 是罗克韦尔自动化 Allen-Bradley SLC 500 系列中的 16 点 24V AC/DC 通用输入模块。在 SLC 500 控制架构中，该模块定位为同一槽位内兼容交流与直流现场信号的混合型数字量采集接口，专门解决在同一控制柜中同时存在 24V DC 传感器与 24V AC 控制电压时的模块种类冗余与备件库存问题。其核心价值在于用单一型号覆盖 24V AC/DC 两种电压类别，在简化系统设计、压缩备件清单的同时，通过严格的阈值与硬件滤波保证两种工况下的信号可靠性。

在典型应用中，1746-IN16 支持 10…30V DC sinking 与 10…30V AC 47…63Hz 两种输入模式，每点标称输入电流约 8 mA（@24V），最大信号延迟 DC 为 15 ms、AC 为 25 msrockwellautomation.com+1。对许多既有 24V DC 传感器又保留 24V AC 控制回路的改造项目而言，这种双电压能力可减少一半的输入模块种类与端子排备件，显著降低长期维护成本electrolsupply.com。

技术规格

主要特点和优势

双电压合一，简化选型与备件：1746-IN16 在同一模块内同时支持 10…30V DC sinking 与 10…30V AC 输入，使同一槽位既可接入 24V DC 接近开关、光电传感器，也可接入 24V AC 控制回路的按钮与继电器接点rockwellautomation.com+1。这对改造项目中“新设备 24V DC + 老设备 24V AC”的混合现场尤其关键，可将输入模块种类与端子排备件种类减半。

统一的阈值与低漏电流设计：无论 AC 还是 DC 输入，模块的关断电压阈值均为 3V，关断电流最大 1 mArockwellautomation.com+1。这种严格阈值配合硬件滤波，能有效抑制两线制传感器漏电流与长线感应噪声，避免因现场潮湿或积尘导致的指示灯“微亮”与逻辑误动作，在安全与监控回路中尤为关键。

AC/DC 延迟匹配工艺节拍：DC 信号最大延迟 15 ms，AC 信号最大延迟 25 ms，与 50/60 Hz 工频周期匹配，既能过滤触点抖动与高频毛刺，又不会在常规设备控制中产生明显滞后rockwellautomation.com+1。对不需要高速计数的逻辑控制场合，这种延迟水平兼顾了抗扰与响应。

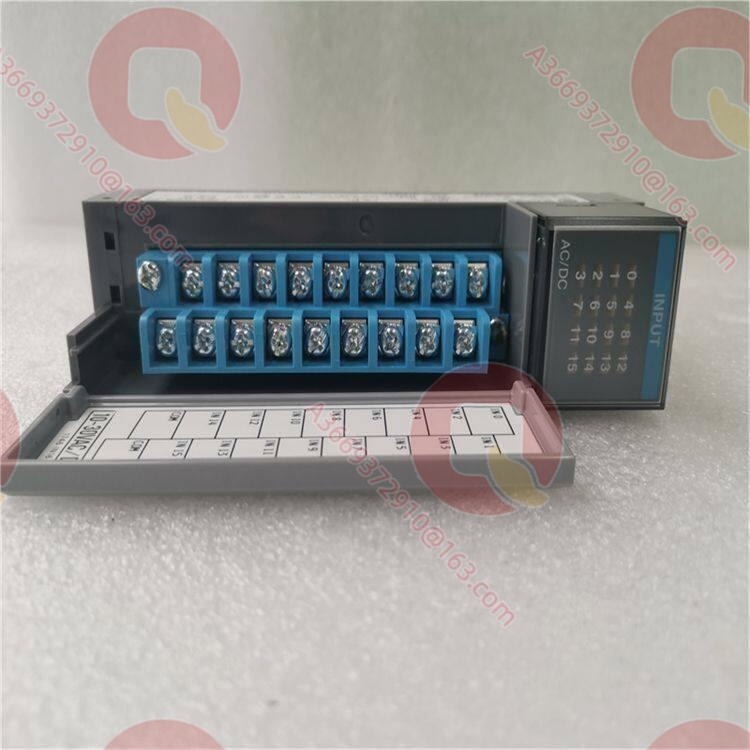

可拆卸端子排与低背板负载：模块采用 1746-RT25B 蓝色可拆卸端子排，更换模块时无需重新接线，显著缩短平均修复时间com.ua。5V 背板电流仅 0.085 A，有利于在满载机架中多模块密集部署rockwellautomation.com+1。

应用领域

在电力与市政水处理 SCADA 系统中，1746-IN16 常用于同时采集 24V DC 远端 I/O 站的接近开关信号与 24V AC 就地控制回路的断路器位置信号。同一模块即可覆盖两种电压，减少远程站与主站之间的模块种类，简化设计与备件管理rockwellautomation.com+1。

在建材与冶金行业的老旧产线改造中，新增加的变频器与直流传感器常采用 24V DC 供电，而原有继电器控制回路仍保留 24V AC。1746-IN16 可在同一电柜内统一接入新旧设备，避免为不同电压分别配置输入模块，压缩柜内空间与接线复杂度。

在通用机械与输送线控制中，该模块承担急停、安全门、限位等安全相关信号的采集。AC/DC 双电压能力使安全回路既可使用 AC 控制电压的传统按钮，也可接入 DC 安全继电器的输出，而严格的关断阈值与低漏电流则确保安全信号不会因干扰或绝缘劣化而误触发rockwellautomation.com+1。

相关产品

1746-IB16 - 同系列不同类别，16 点 24V DC sinking 输入模块（无 AC 输入能力）rockwellautomation.com
1746-IV16 - 同系列不同类别，16 点 24V DC sourcing 输入模块electrolsupply.com
1746-IM16 - 同系列不同电压，16 点 200/240V AC 输入模块rockwellautomation.com
1746-IC16 - 同系列不同电压，16 点 48V DC sinking 输入模块electrolsupply.com
1746-OW16 - 配套使用，16 点继电器输出模块electrolsupply.com
1746-RT25B - 配套使用，蓝色可拆卸端子排（用于 1746-IN16 等直流 I/O 模块）com.ua
1746-P4 - 同平台配套，SLC 500 标准电源模块rockwellautomation.com
1747-L542 - 同系列，SLC 5/04 处理器模块rockwellautomation.com

安装与维护

安装前准备：将 1746-IN16 安装至 SLC 500 机架前，必须确认现场传感器或控制回路的电压类别与接线方式。DC 输入应采用 NPN 漏型输出传感器，公共端接 0V；AC 输入则需确保同一模块上的所有 AC 回路共用同一相电源，避免相间短路rockwellautomation.com+1。接线时应使用 1746-RT25B 可拆卸端子排，线缆推荐采用 0.5…1.5 mm² 柔性导线，并保持端子排内走线整洁，避免插拔时端子受力。

维护建议：1746-IN16 的日常维护重点在于端子排接触状态与漏电流监控。在存在机械振动的环境中，建议每 6…12 个月检查一次 RTB 插针是否松动、氧化，发现通道指示灯微亮或逻辑异常时，应优先测量传感器漏电流，必要时在输入端并联适当电阻以拉低电压。更换模块时务必先断开机架与现场电源，带电插拔可能损坏背板或输入电路；更换后需在 RSLogix 500 中核对 I/O 组态，确保地址映射与原程序一致rockwellautomation.com+1。

产品保障

我们为 1746-IN16 提供专业级工业备件质量保障。所有模块出库前均经过背板通信与通道级 AC/DC 阈值测试，确保关断电压、关断电流与延迟特性符合规格。针对此停产品牌模块，我们提供 12 个月全功能质保，并在质保期内对非人为硬件故障提供同型号即时替换。我们的技术团队精通 SLC 500 双电压输入应用，可提供从传感器漏电流匹配到 AC/DC 混合回路接线排障的远程指导，确保您的系统在 1746-IN16 上安全、稳定运行。
