Allen-Bradley 1746-IM16 16点交流输入模块 1746-IM16

产品概述

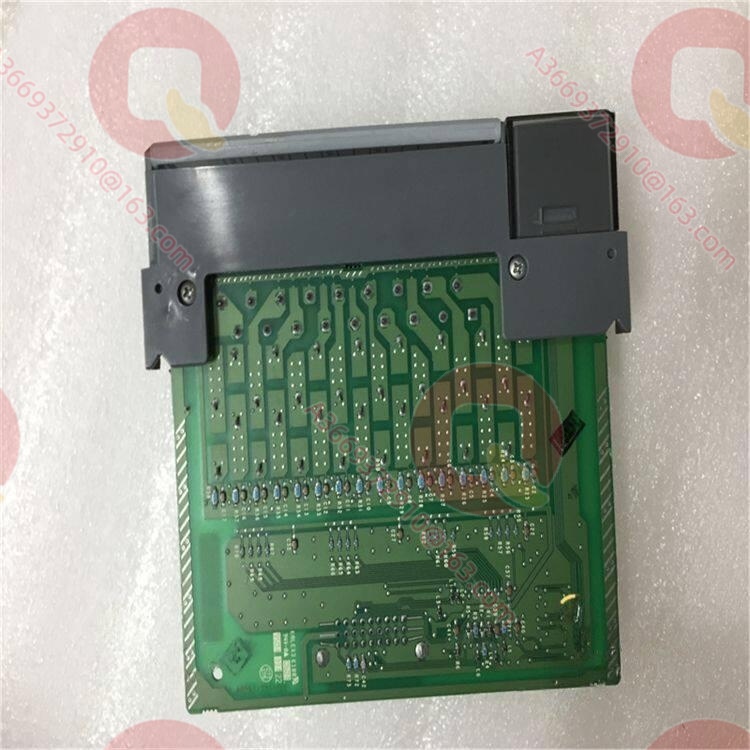

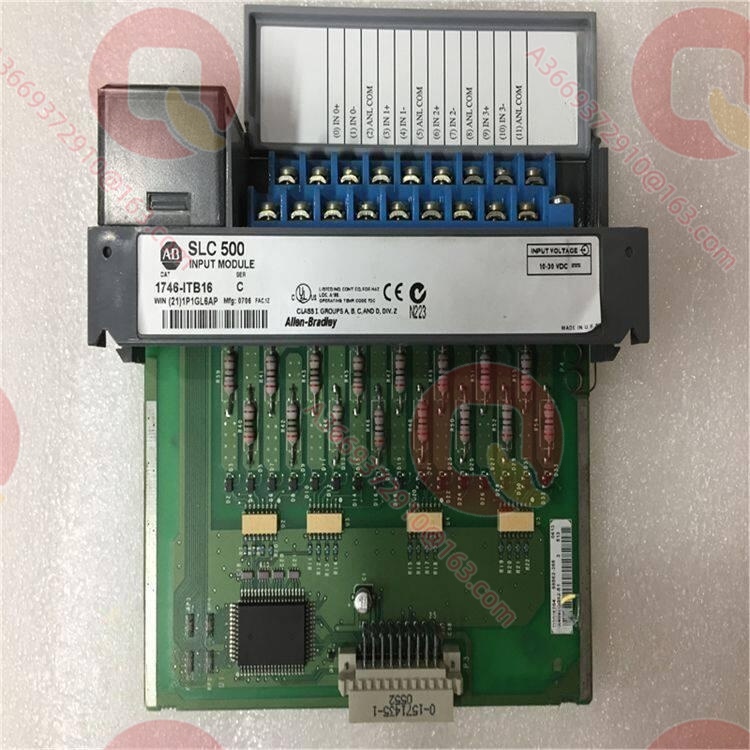

1746-ITB16 是罗克韦尔自动化 Allen-Bradley SLC 500 系列中的 16 点快速响应直流汇型输入模块。在 SLC 500 控制架构中，该模块定位为对时间极其敏感的关键信号采集专用接口，专门用于捕捉普通输入模块无法可靠跟随的毫秒级甚至亚毫秒级开关量变化。其核心价值在于通过极短的硬件延迟和可拆卸端子排设计，解决高速计数、位置捕捉与安全联锁等场合中因信号滞后导致的丢脉冲、误计数与动作不同步痛点。

在典型配置中，1746-ITB16 工作电压为 10…30V DC 汇型输入，每点输入电流约 8 mA @24V DC，关断电流 ≤1.5 mA，背板 5V 电流消耗约 85 mArockwellautomation.com+1。与传统 1746‑IB16 相比，其最大信号延迟显著缩短：典型 ON 延迟约 0.1 ms、OFF 延迟约 0.25 ms @24V DC，最大值一般不超过 0.3 ms / 0.5 msrockwellautomation.com+2。这种快速响应特性使其成为高速装配、运动控制与安全关键回路的理想输入级。

技术规格

主要特点和优势

快速响应与精确捕捉：1746-ITB16 的核心优势在于极短的信号延迟，典型 ON 延迟约 0.1 ms、OFF 延迟约 0.25 ms，最大一般不超过 0.3 ms / 0.5 msrockwellautomation.com+2。相比标准 8 ms 延迟的 1746‑IB16，1746-ITB16 能在几毫秒内完成多次状态变化捕捉，避免高速脉冲链中的“丢步”或计数错误，是高速计数、位置捕捉与快速联锁的关键硬件基础。

高密度与可维护性：单模块提供 16 个输入通道，配合 36 针可拆卸端子排 RTB，更换模块时无需逐根拆线，显著缩短平均修复时间。在密集装配线与安全回路中，这种高密度+热插拔设计有效减少机架占用与停机损失。

严格的阈值与抗干扰设计：关断电流 ≤1.5 mA、关断电压阈值配合硬件滤波，有效抑制两线制传感器漏电流与长线感应噪声，避免因现场积灰或潮湿导致的“虚亮”和误触发rockwellautomation.com+1。在多变频器与强电磁干扰环境中，这种阈值设计保证了逻辑信号的纯净度。

宽范围与通用性：10…30V DC 的工作范围允许模块在 24V 系统电压波动或长线压降工况下仍可靠识别输入信号rockwellautomation.com。同时，汇型输入架构与亚洲地区广泛使用的 NPN 型接近开关和光电传感器天然匹配，简化选型与接线设计。

应用领域

在高速装配与包装机械中，1746-ITB16 常用于采集凸轮编码器、色标传感器与高速接近开关的脉冲信号。其 0.1 ms 级的响应能力可精确捕捉每次标记或同步脉冲，确保飞剪、封切与印刷套准的时序误差控制在毫秒以内，避免因输入延迟造成的材料浪费与机械碰撞。

在安全关键回路中，该模块用于急停按钮、安全门锁与光幕的快速信号采集。极短的 ON 延迟使安全系统能在更短时间内识别危险状态并触发执行机构，满足 SIL/PL 等安全标准对响应时间的要求，同时低关断电流有效防止漏电流导致的“假释放”。

在运动控制与定位系统中，1746-ITB16 承担限位开关与原点回归信号的采集。配合高速计数模块或伺服接口，亚毫秒级的输入延迟使机械位置与程序位置之间的跟随误差更小，提升整机的定位精度与重复性。

相关产品

1746-IB16 - 同系列标准型，16 点 24V DC 汇型输入模块（延迟 8 ms 级）
1746-ITV16 - 同系列快速响应型，16 点 24V DC 源型输入模块
1746-IC16 - 同系列不同电压，16 点 48V DC 汇型输入模块
1746-IN16 - 同平台不同类型，16 点 24V AC/DC 通用输入模块
1746-RTB - 配套使用，36 针可拆卸端子排（RTB）
1746-P4 - 同平台配套，SLC 500 标准电源模块
1747-L542 - 同系列，SLC 5/04 处理器模块
1746-N2 - 配套使用，机架空槽位盖板

安装与维护

安装前准备：将 1746-ITB16 安装至 SLC 500 机架前，必须确认现场传感器为 NPN 漏型输出，并核对模块与端子排型号匹配（RTB 1746‑RTB 系列）rockwellautomation.com+1。接线时需将公共端接至 0V DC，并保证 24V 电源在 10…30V 范围内。在高速信号场合，信号线应使用双绞屏蔽电缆，屏蔽层在机架端单点接地，避免与变频器输出线平行敷设，以降低感应干扰对亚毫秒级信号的影响。

维护建议：1746-ITB16 的维护重点在于端子排接触状态与输入回路保护。在有机械振动的环境中，建议每 6–12 个月检查一次 RTB 插针与模块插座是否松动、氧化；若发现通道指示灯微亮或逻辑状态异常，应优先测量传感器漏电流并在必要时增加旁路电阻。更换模块时务必断开机架与现场电源，避免带电插拔损坏背板或输入电路；更换后需在 RSLogix 500 中确认 I/O 映射与原配置一致，防止地址错位引发逻辑故障。

产品保障

我们为 1746-ITB16 提供专业级工业备件质量保障。所有模块出库前均经过背板通信与通道级通断测试，确保光电隔离完好、输入阈值与延迟特性符合规格。针对此已停产品牌模块，我们提供 12 个月全功能质保，并在质保期内对非人为硬件故障提供同型号即时替换。我们的技术团队精通 SLC 500 高速输入应用，可提供从传感器漏电流匹配到快速计数参数配置的远程指导，帮助您在关键工艺段稳定发挥 1746-ITB16 的快速响应优势。
