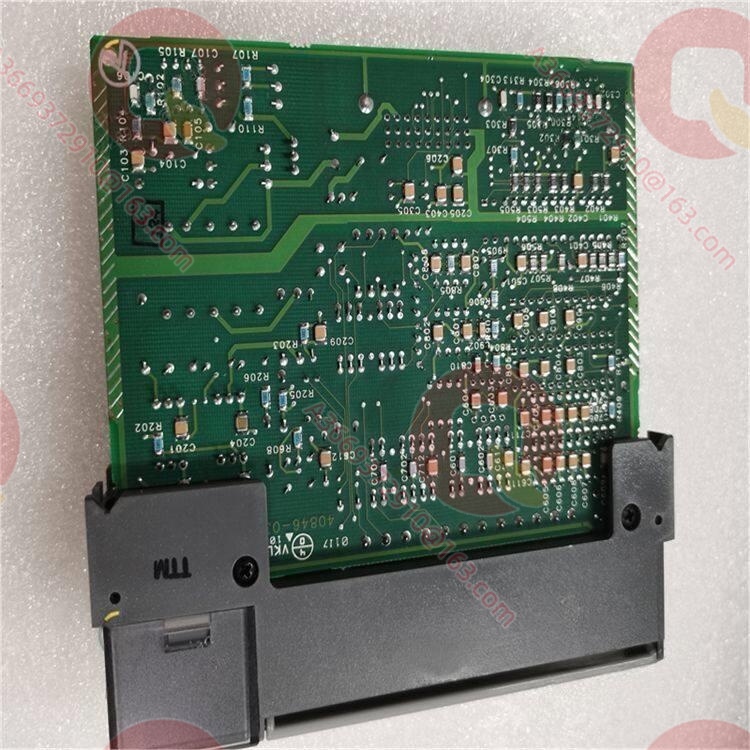

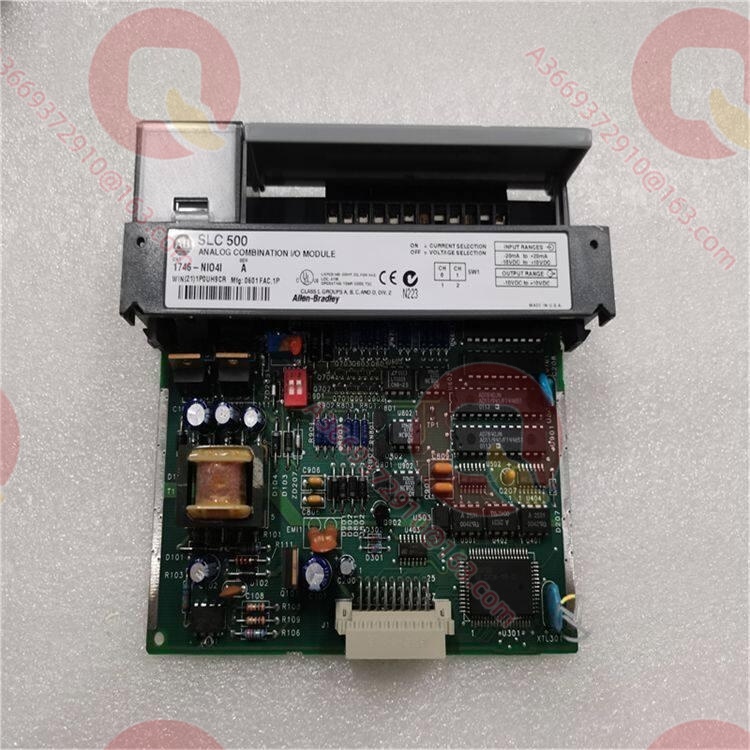

Allen-Bradley 1746-NIO4I 组合式模拟量输入/输出模块 1746-NIO4I

产品概述

1746-NIO4I 是罗克韦尔自动化 Allen-Bradley SLC 500 系列中极具特色的组合式模拟量 I/O 模块，在单槽内集成了 2 路输入与 2 路输出通道，且输出通道专精于电流信号控制。在中小规模过程控制中，单回路的 PID 调节往往只需 1 路反馈输入与 1 路控制输出，若分别部署独立的输入和输出模块，不仅浪费槽位，更增加了系统组态与接线的碎片化。1746-NIO4I 精准破解了这一痛点，以其紧凑的二入二出架构，为闭环控制提供了硬件级的原生适配。它在 SLC 500 体系中定位于高集成度的回路控制节点，特别适合测控点数少但需独立闭环的工况，在节省机架空间与降低系统构建成本方面表现出众。

技

术规格

主要特点和优势

闭环控制极简架构：1746-NIO4I 将过程变量的采集与控制变量的输出合二为一。在实现单回路或双回路 PID 调节时，无需跨模块寻址，使梯形图逻辑与硬件拓扑高度对应，极大缩短了工程调试周期并降低了逻辑编写错误率。

输入输出电气隔离：与部分低成本模块不同，该模块的输入侧与输出侧具备电气隔离。在驱动大阻抗负载或连接长距离现场执行器时，输出侧的瞬态冲击不会通过内部共地耦合到输入采集端，从而保障了前端传感器信号的纯净度与控制闭环的稳定性。

高精度电流驱动：输出通道提供 16 位分辨率的平滑电流输出，在控制调节阀定位或变频器给定转速时，能有效避免低分辨率模块带来的阀芯抖动与电机阶跃式加速，确保执行机构动作的线性度与连贯性。

灵活的通道级配置：输入通道支持按需独立配置为电压或电流模式，这意味着同一个模块既能接收 4-20mA 的压力反馈，也能读取 0-10V 的液位信号，并同时通过电流输出控制阀门，无需额外购买不同规格的模块。

应用领域

1746-NIO4I 在需要独立闭环控制且空间受限的工业场景中优势显著。在化工行业的定量加药系统中，流量计将 4-20mA 信号接入模块输入端，控制器计算后直接由本模块输出通道驱动计量泵，单槽即可完成整个闭环配料控制。在楼宇暖通空调（HVAC）项目中，风道温湿度传感器的信号输入与冷水阀门执行器的 4-20mA 控制输出，可通过一块 1746-NIO4I 闭环处理，大幅精简了楼宇控制柜的硬件规模。此外，在小型水处理厂的恒压供水系统里，管网压力反馈与变频器频率给定信号也能由该模块独立吞吐，其内置的隔离与高精度特性确保了水压调节的平稳无超调。

相关产品

1746-NIO4V：同系列混合模块，输出通道为电压型
1746-NI4：同平台纯输入模块，4通道独立配置
1746-NO4I：同平台纯输出模块，4通道电流输出
1746-NO4V：同平台纯输出模块，4通道电压输出
1746-RTB：配套使用，可拆卸接线端子排
1747-L541：配套使用，SLC 500 系列处理器
1746-P7：配套使用，SLC 500 系统电源模块

安装与维护

安装前准备：部署 1746-NIO4I 时，必须特别注意输入与输出信号的接线隔离规划。尽管模块内部具有电气隔离，但在柜内布线时，仍建议将接入输入端的传感器屏蔽线与接至输出端的执行器动力线分开走线，避免串扰。接线操作必须使用 1746-RTB 可拆卸端子排，在连接输出回路时，需核实执行器的负载阻抗不可超过 750 欧姆，否则会导致输出电流削顶失真。

维护建议：在长期运行后，输出端可能会因执行器老化或线路绝缘下降导致输出电流异常波动。运维人员可通过 RSLogix 500 监控输出通道的读数，与现场阀门定位器的反馈进行比对。当更换 1746-NIO4I 备件时，务必重新下载模块组态，确保输入量程与输出模式与原系统一致，避免因默认参数导致的控制失调。严禁在系统带电状态下插拔端子排，防止浪涌电压击穿内部的光耦隔离器件。

产品保障

我们对 1746-NIO4I 提供严格契合工业标准的全生命周期保障。每一块模块出货前均经过专业测试台的输入精度校验与输出满载驱动测试，确保 16 位分辨率无丢码且隔离耐压达标。我们提供 12 个月的原厂级质保，并依托全球仓储网络保持 SLC 500 停产系列的充足现货，确保紧急停机时备件能极速送达。资深技术团队随时提供从闭环参数整定到模块故障排查的深度支持，为您的老旧系统稳定运行保驾护航。
