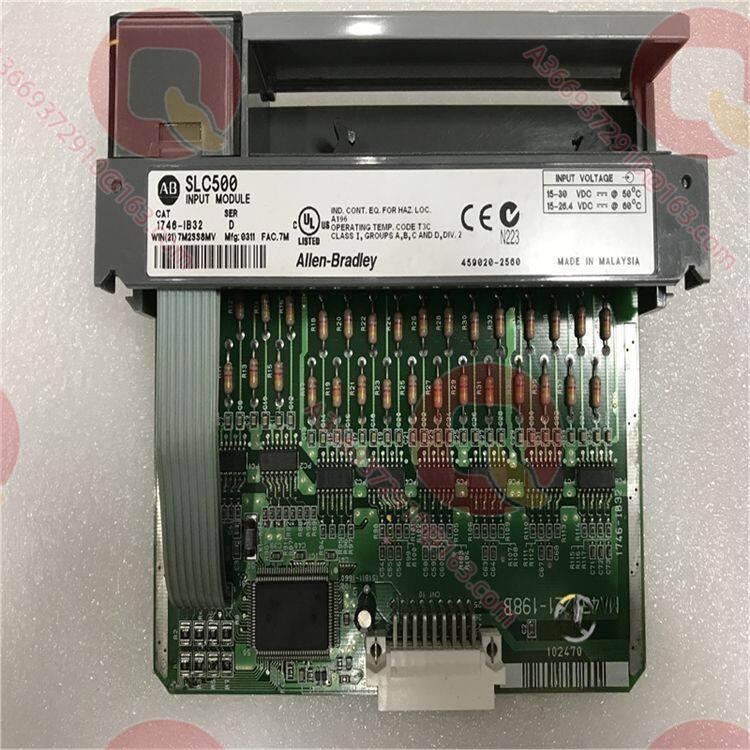

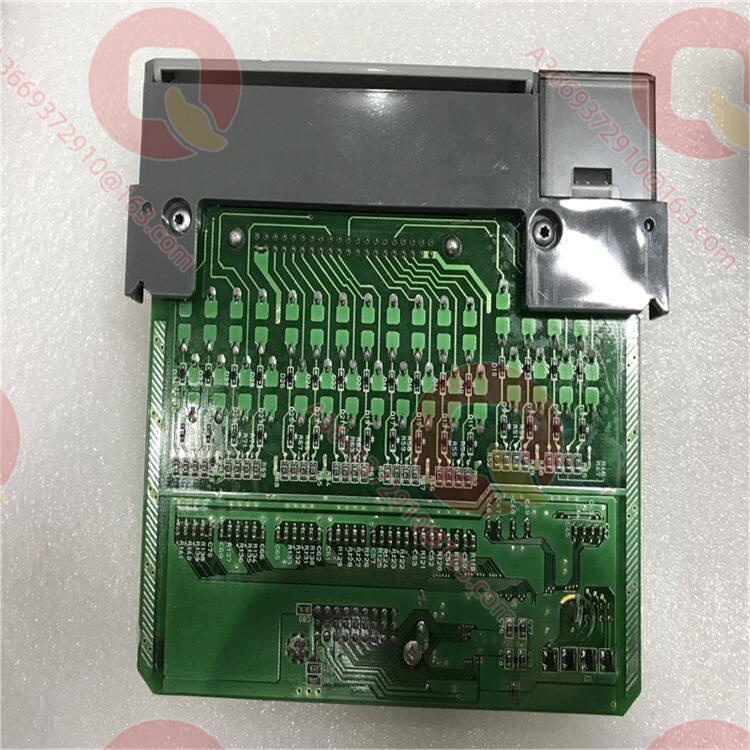

Allen-Bradley 1746-IB32 32点直流汇型高密度输入模块 1746-IB32

产品概述

1746-IB32 是罗克韦尔自动化 Allen-Bradley SLC 500 系列中的 32 点直流汇型（Sinking）高密度输入模块。在 SLC 500 控制系统中，该模块定位为大规模开关量信号采集的核心接口，专为 I/O 点位极其密集的应用场景设计。其核心价值在于将单槽位的输入通道数翻倍，解决传统 16 点模块在复杂设备控制中导致的机架槽位耗尽、被迫增加扩展机架所带来的硬件成本激增与系统布线膨胀问题。

在自动化程度极高的产线中，成百上千的限位开关与接近传感器需要实时监控，若采用低密度模块，不仅占用过多物理空间，还会增加背板电源的分布负担。1746-IB32 在保持标准 SLC 模块尺寸的同时，通过 40 针高密度接口实现了 32 路信号的接入，并保留了与 16 点模块一致的硬件滤波特性，从根本上消除了高频噪声与触点抖动引起的误触发，是构建紧凑型高集成度控制系统的理想选择。

技术规格

主要特点和优势

高密度空间优化：1746-IB32 在单个 SLC 500 机架槽位内集成了 32 个输入通道，相比传统 16 点模块节省了 50% 的物理空间。在点位密集的包装机械或装配线中，这种高密度设计可直接减少扩展机架的使用，显著降低机架、电源及通讯模块的硬件采购成本。

分组隔离与独立供电：模块内部将 32 个输入点划分为两个独立的 16 点组，每组共享一个公共端。这种分组架构允许用户根据现场布线逻辑，将不同电压等级或不同区域的信号接入不同组别，既实现了电气隔离，又避免了单一公共端故障导致全部 32 个通道同时瘫痪的风险。

硬件级抗干扰滤波：继承了的 SLC 系统的硬连线滤波电路，8ms 的导通延迟与 18ms 的关断延迟专门针对工业现场的电磁干扰量身定制。1746-IB32 能够有效滤除因变频器切换或接触器动作产生的毫秒级尖峰毛刺，确保主控逻辑仅响应真实的机械动作信号。

低背板功耗设计：尽管通道数翻倍，该模块的 5V 背板电流消耗仅为 0.135A。这种低功耗特性意味着在满载配置多个高密度模块时，系统电源依然拥有充足的余量，避免了因电源过载引发的系统宕机。

应用领域

在汽车总装车间，1746-IB32 被广泛用于车身输送线的滑橇到位检测与托盘升降定位。一条数百米的输送线往往包含上百个 NPN 型接近开关，该模块的高密度特性使得电控柜内的 I/O 布局极为紧凑，大幅缩减了柜体体积与走线桥架的占用空间。

在高速包装机械中，该模块负责采集热封模具、切刀及推杆的密集位置反馈。分组隔离的特性允许将高风险的切刀区域信号与常规推杆信号分置不同组别，有效隔离机械冲击带来的电气串扰，保障包装节拍的严密连贯。

在物流仓储的自动化分拣系统中，1746-IB32 承担着海量光电传感器的状态采集。面对成排的包裹感知与条码确认信号，其严格的关断电压阈值有效防止了环境光干扰或传感器积灰造成的漏电流误报，确保分拣数据的绝对准确。

相关产品

1746-OB32 - 配套使用，32点直流源型高密度输出模块
1746-IB16 - 同系列，16点直流汇型标准输入模块
1746-IV32 - 同系列，32点直流源型高密度输入模块
1746-RT40 - 配套使用，40针可拆卸高密度接线端子排
1746-P4 - 同平台配套，SLC 500 标准电源模块
1747-L542 - 同系列，SLC 5/04 处理器模块
1746-N2 - 配套使用，机架空槽位盖板
1746-A10 - 同平台配套，10槽 SLC 500 机架

安装与维护

安装前准备：安装 1746-IB32 时，必须使用专用的 40 针端子排（1746-RT40）进行接线，不可与 36 针端子排混用。接线前需仔细核对端子排正反方向，强制反向插入会导致引脚弯折甚至损坏模块背板连接器。由于通道密度极高，接线时应采用线径合规的柔性导线，并确保端子排内部走线整洁，避免交叉重叠导致端子排无法平稳插入模块插座。

维护建议：1746-IB32 的维护重点在于端子排的接触可靠性。在存在持续机械振动的环境中，建议每隔 6 个月拔出端子排检查一次插针是否有氧化或松动迹象。当需要更换模块时，务必先断开机架电源及外部 24V 现场电源，带电插拔极易引发背板通信总线崩溃。更换新模块后，需在 RSLogix 500 中重新验证 I/O 组态配置，确保地址映射与原程序一致。

产品保障

我们为 1746-IB32 提供专业级的工业备件质量保障。所有模块出库前均经过高密度通道逐点通断测试与背板寻址验证，确保光电隔离完好且无通道击穿现象。针对停产系列备件，我们提供长达 12 个月的全功能质保，承诺在质保期内出现非人为硬件故障时提供同型号即时替换。我们的技术团队精通 SLC 500 系统架构，可提供从端子排选型到 I/O 地址映射排障的全套远程技术指导，确保您的生产线快速恢复运转。
