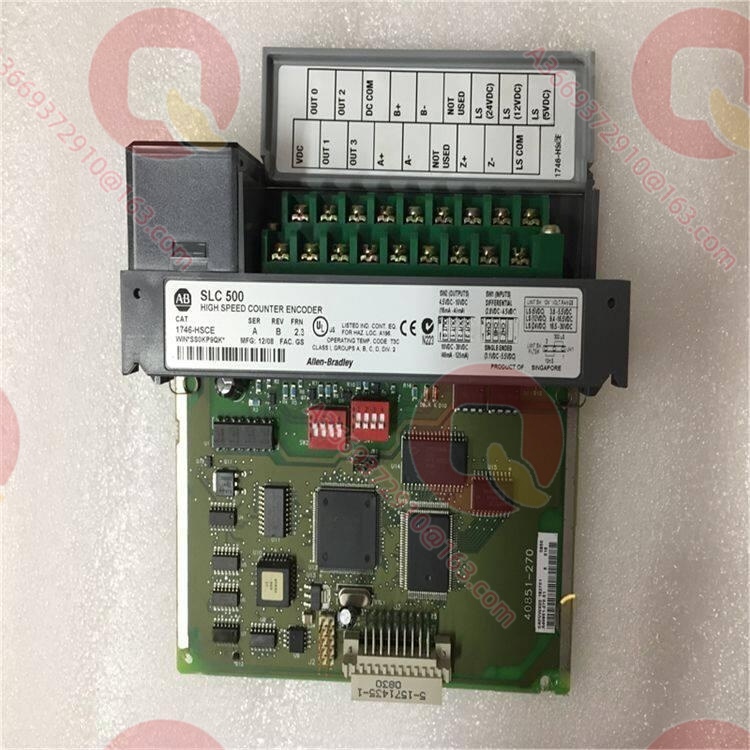

Allen-Bradley 1746-HSCE 高速计数器模块 1746-HSCE

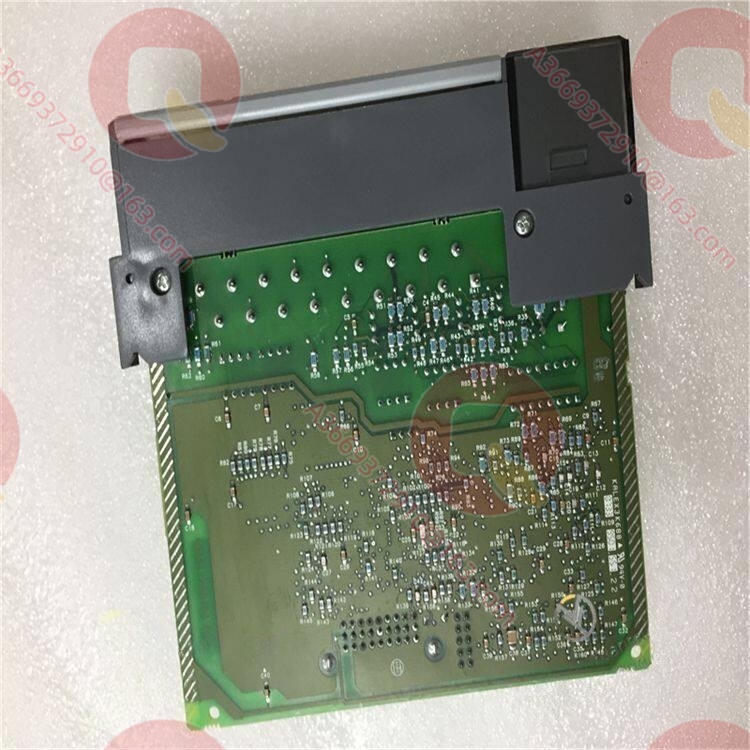

产品概述

1746-HSCE 是罗克韦尔自动化 Allen-Bradley SLC 500 系列中的高性能高速计数器模块。在 SLC 500 控制架构中，该模块专门用于捕获和处理主 PLC 扫描周期无法跟进的超高速脉冲信号，定位为底层运动反馈与逻辑控制之间的关键数据桥梁。其核心价值在于将原本需要复杂硬件电路实现的高频计数、测速与即时比较功能集成于单一模块，解决了传统 I/O 在处理旋转编码器或流量计信号时因扫描延迟导致的脉冲丢失与数据失真问题。

在高速包装或定长剪切工况中，材料的运行速度往往极快，若依赖主 CPU 读取位置脉冲并计算输出，巨大的滞后将直接导致严重的尺寸偏差。1746-HSCE 具备独立于背板扫描的硬件级计数与输出能力，能够在微秒级内完成预设值比较并直接驱动现场执行机构，实现不经过主处理器的闭环截断控制，从根本上消除了截断延迟与累积误差。

技术规格

主要特点和优势

硬件级即时响应：1746-HSCE 模块内部集成了独立的比较与输出逻辑，当计数值达到预设阈值时，模块能够绕过 SLC 主处理器的扫描周期，直接在硬件层面触发对应的固态输出。这种微秒级的响应速度是切断高速运动材料、防止飞车或过卷的决定性因素。

多模式计数与正交解码：模块支持单端增量、递减以及相位差为90度的正交编码输入。正交解码模式不仅能提供4倍频的分辨率提升，还能通过 A/B 相的先后顺序自动识别电机的旋转方向，为位置闭环与转速测量提供最真实的物理状态反馈。

灵活的软件门控与硬件锁存：通过 2 路专用的控制输入，现场硬件信号可以直接锁存当前计数值或冻结计数过程。结合主 PLC 下发的软件门控指令，1746-HSCE 能够在复杂的工艺节拍中实现精准的计数启停与数据对齐，避免高频中断下的数据错位。

独立隔离输出保护：4 路现场输出采用电气隔离设计，将驱动侧的感性负载反电动势与 SLC 背板严密隔离。即使外部执行机构发生短路或浪涌冲击，也不会波及机架内的主控系统，显著提升了恶劣工况下的系统生存率。

应用领域

在冶金与金属加工行业的定长剪切控制中，1746-HSCE 直接接入冷轧线上的测长辊编码器，实时追踪带材长度。当计数值达到设定长度时，硬件直接输出信号触发飞剪动作，确保高速连续生产下的剪切精度控制在毫米级。

在高速包装流水线中，该模块通过正交编码器监测主轴旋转角度，配合光标传感器的硬件锁存信号，实现制袋、充填与封口的多工位凸轮同步，避免了因包装膜跑偏或拉伸导致的图案错位。

在流量计量与配料系统中，1746-HSCE 用于采集涡轮流量计或椭圆齿轮流量计的高频脉冲，通过内部速率计算功能得出瞬时流量，同时利用累加计数输出精确的批次体积，满足石化与食品行业的严密配比要求。

相关产品

1746-HSCE2 - 升级替代，双通道高级高速计数器模块
1746-IQ16 - 同平台不同接口，16点直流输入模块
1746-OW4 - 同平台不同接口，4点继电器输出模块
1746-P4 - 配套使用，SLC 500 标准电源模块
1747-L524 - 同系列，SLC 500 模块化处理器
1746-N2 - 配套使用，机架空槽位盖板
1747-AIC - 配套使用，DH-485 链路耦合器
1746-RT25 - 配套使用，25针接线端子排

安装与维护

安装前准备：安装 1746-HSCE 前，必须根据现场编码器的输出类型正确设置模块底部的配置开关，区分差分信号与单端信号，避免电压不匹配烧毁输入端。接线时，编码器与模块之间的信号线必须采用双绞屏蔽电缆，且屏蔽层需在模块端单点接地，以抵御变频器产生的强共模干扰。此外，需核算 0.9A 的 5V 背板电流消耗，确保机架电源余量充足。

维护建议：1746-HSCE 的维护重点在于端子排的紧固与输出回路的保护。在存在机械振动的现场，接线端子排（1746-RT25）容易松动导致信号闪烁，建议每半年进行一次定力矩紧固。若输出端连接感性负载（如中间继电器线圈），必须反向并联续流二极管，否则触点断开瞬间的反电动势极易击穿模块内部的固态输出光耦。

产品保障

我们为 1746-HSCE 提供严苛的工业级备件质量保障。所有模块出库前均经过专用 SLC 测试台的背板通信与高频脉冲信号注入测试，确保四路输入通道无盲区、硬件比较输出逻辑准确无误。针对停产生命周期备件，我们提供长达 12 个月的全功能质保，并承诺在质保期内出现非人为硬件故障时提供同型号即时替换。我们的技术团队精通 SLC 运动控制架构，可提供从接线排障到计数参数配置的全套远程指导，彻底消除您的备件停机焦虑。
