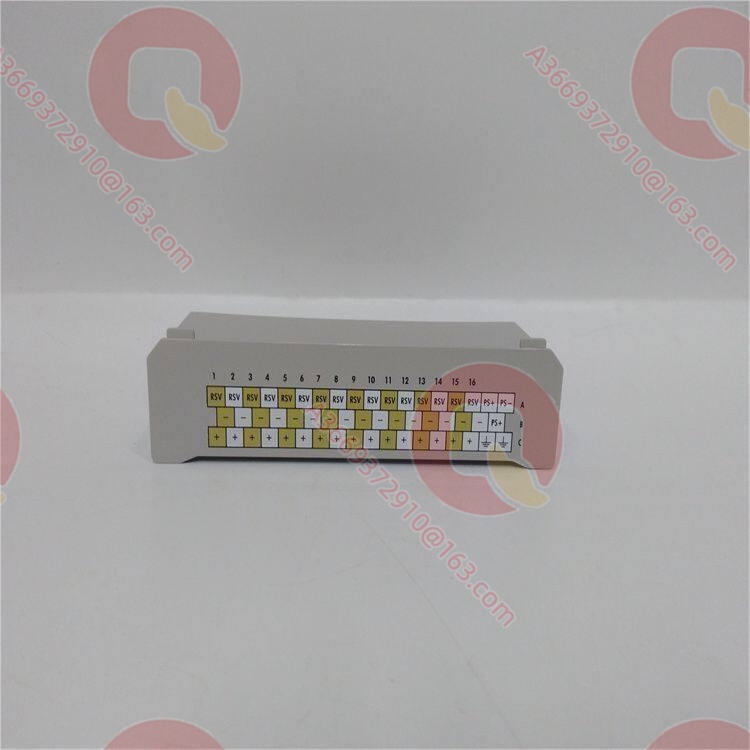

Emerson 1C31238H01 紧凑型数字量/事件输入模块 1C31238H01

产品概述

1C31238H01 是 Emerson（原 Westinghouse）Ovation 分散控制系统中的紧凑型数字量/事件输入模块（PMOD Cavity ｉｎｓｅｒｔ，Compact Digital Input / Events Input / Contact Input），提供 16 通道开关量采集能力，同时支持接触输入（Contact Input）与事件输入（Event Input）两种工作模式apterpower.com+1。

在 Ovation I/O 家族的命名体系中，“PMOD Cavity ｉｎｓｅｒｔ” 指嵌入在 PMOD 模块框架内的紧凑型 I/O 单元，相比标准尺寸电子模块占用的机柜空间更小，适合 I/O 点数密集、机柜空间受限的项目。1C31238H01 集接触输入与事件输入功能于一体：作为接触输入时，它将现场干接点或设备状态触点转换为控制器可识别的开关量；作为事件输入时，它可响应快速变化信号并进行事件记录，兼有一般状态监视与轻量级事件捕捉的双重角色plcdcsmodule.com+1。模块采用 24 VDC 输入制式，通道间提供 500 V RMS 电气隔离，是 Ovation 标准电子模块（1C31233/1C31234 系列）之外，处理开关量输入的高密度补充方案。

技术规格

主要特点和优势

紧凑型高密度架构：作为 PMOD Cavity ｉｎｓｅｒｔ，1C31238H01 在相同机柜空间内提供 16 通道采集能力，物理尺寸较标准电子模块更紧凑，对 I/O 点数密集、机柜空间受限的电厂改造项目尤为有利apterpower.com+1。

双模式输入兼容：模块同时支持接触输入与事件输入两种模式，可在一般状态监视与轻量级事件捕捉之间按通道配置切换，减少了同一机柜内同时配置标准 DI 模块与 SOE 模块的必要性，降低备件品种。

500 V RMS 通道隔离：通道间及通道对总线的介电隔离达到 500 V RMS，为长距离电缆与复杂接地环境下的信号完整性提供保障，符合工业现场电磁兼容要求ubestplc.com。

24 VDC 制式通用：输入制式与电厂普遍采用的 24 VDC 控制电源直接匹配，无需外加电压变换，兼容干接点与带源触点。

与 Ovation 生态统一：作为 PMOD 家族成员，组态、诊断与备件管理与 Ovation 其他 I/O 模块使用相同平台，降低运维复杂度。

应用领域

1C31238H01 部署于采用 Ovation DCS 的火电厂、核电厂、联合循环电站、水电站及石化自备电厂的开关量输入 I/O 机柜内plcdcsmodule.com+1。典型场景包括：辅机运行/停止状态采集（电机 MCC 触点、控制回路继电器触点）、阀门限位信号、联锁与保护回路状态采集、报警触点接入，以及需要轻量级事件捕捉的顺控步序反馈。

由于紧凑型 PMOD 架构在空间利用率上的优势，该模块尤其适合机柜空间紧张、需要在既有 Ovation 机柜内扩容开关量输入点的改造项目；在远程 I/O 架构中，1C31238H01 亦可随标准 I/O 模块安装在远程节点机柜内，将远离控制器的现场状态就地汇入 Ovation。对于需要严格毫秒级时戳的 SOE 应用，应选用 1C31233 系列 SOE 模块；而 1C31238H01 凭借其紧凑性与双模式特性，承担一般状态监视与轻量级事件采集。

相关产品

1C31233G01 / G02 / G03 / G04：Ovation SOE 事件顺序记录电子模块系列，适用于严格毫秒级时标场景，与 1C31238H01 形成功能分工。
1C31234G01：Ovation 16 通道接触输入电子模块（48 VDC 湿化），标准尺寸版本，与紧凑型 1C31238H01 形成尺寸与湿化方式互补。
1C31232G01 / G02：数字量输入电子模块（24/48 VDC 单端 / VAC 差分），标准 I/O 家族并列选型。
1C31227G02：数字量输出电子模块（24/48 VDC 隔离型），与 1C31238H01 构成完整的开关量输入/输出方案。
1C31203G01 / 1C31204G01 / 1C31205G01：远程节点控制器组件，紧凑型输入模块在远程节点机柜内部署时的配套设备。
1B30035H01：Ovation 控制器背板（CBO），承载标准 I/O 分支。

安装与维护

安装前准备：确认模块安装框架为 PMOD Cavity ｉｎｓｅｒｔ 系列、现场触点信号源电压为 24 VDC 制式；将 1C31238H01 按框架定位键嵌入安装，前方插入配套 Personality 端子板；按端子排接线图接入各通道正负信号线与公共端，屏蔽层单端接地，信号电缆与动力电缆分槽敷设；上电后通过 I/O Builder 下装通道组态，逐路核对各通道状态与现场设备实际状态一致，并对需事件输入的通道做模拟动作验证。

维护建议：日常巡检重点观察模块通道指示与现场设备状态一致性；大修期间测量各通道输入阈值、检查端子紧固与屏蔽接地连续性，并对事件输入通道做动作试验。若某通道读数异常，先在 Personality 端子处测量信号源电压与触点状态再定位故障。1C31238H01 为长期免维护设计，建议按机柜通道数配置 1–2 块备用模块，与 Personality 端子板成对存放。

产品保障

所供 1C31238H01 均经过外观检验、通道采集功能测试、双模式切换验证与电气隔离抽检，符合原厂制造规范，提供自发货之日起 12 个月质保。该型号虽属成熟停产件，但备件渠道稳定，常规数量现货可发，同家族 1C31233/1C31234 系列 SOE 与接触输入模块可成组供货。技术团队熟悉 Ovation PMOD 紧凑型 I/O 家族的架构与故障定位方法，可协助客户完成通道配置核对、双模式功能确认与替换方案落地，为存量 Ovation 电厂机组检修提供可靠支持。
