Emerson 1C31234G01 接触输入电子模块 1C31234G01

产品概述

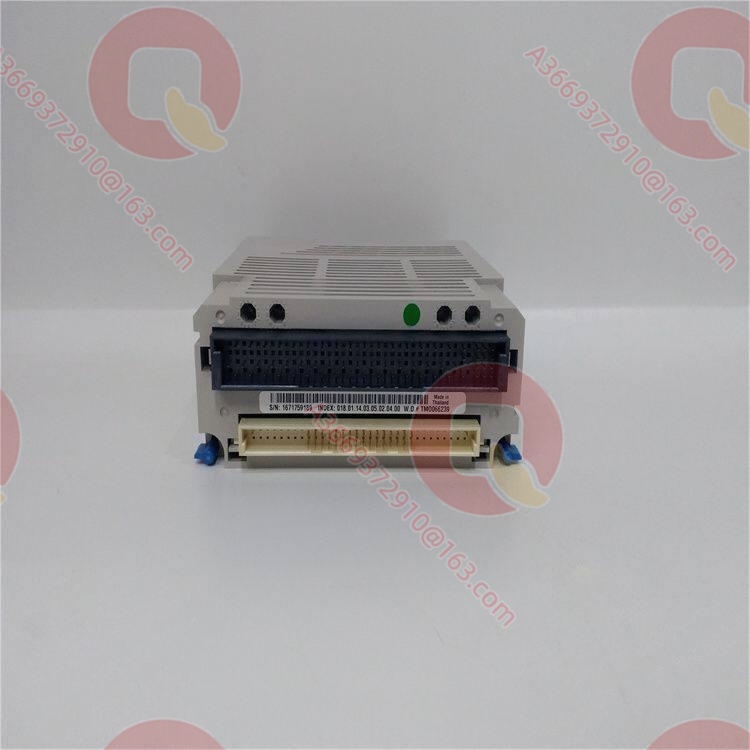

1C31234G01 是 Emerson（原 Westinghouse）Ovation 分散控制系统中的 16 通道接触输入电子模块（Contact Input Electronics Module，EMOD），采用 48 VDC 湿化（Wetted）输入设计，为 Ovation 控制器提供现场干接点、湿接点与设备状态信号的通用采集通道，属于 Ovation 标准 I/O 家族中承担开关量输入的主力型号之一ebay.com+1。

模块的湿化设计意味着板内提供 48 VDC 检测电压源，现场触点闭合时回路中形成约 4–8 mA 的检测电流，通道即判定为"ON"；触点断开则判定为"OFF"。这一架构同时兼容无源干接点与带源湿接点信号源，使其既能接入继电器触点、限位开关，也能接入 MCC 控制回路触点，是火电厂、核电厂开关量监视层应用最广泛的输入模块之一cxabb.com+1。在 Ovation 的"电子模块 + Personality 模块"双板架构中，1C31234G01 承担阈值判断、电气隔离与故障自诊断，与对应的 Personality 端子板配合构成完整的现场接口层。

技术规格

主要特点和优势

48 VDC 湿化架构通用性强：板内 48 VDC 检测源使模块既可接无源干接点（由模块湿化），也可接带源湿接点（外部提供 48 VDC），一台模块覆盖两类现场触点形式，避免在项目中因触点类型差异而混合部署多种输入模块cxabb.com+1。

16 通道高密度采集：单模块 16 路输入在相同机柜空间内可接入更多现场状态信号，对电机运行状态、阀门限位、联锁触点数量较多的电厂辅机区域尤为经济。

检测电流明确（4–8 mA）：闭合触点的检测电流区间定义清晰，便于现场用万用表直接验证回路通断与触点接触电阻，缩短故障定位时间。

双板架构维护便利：电子模块与 Personality 端子板分离，更换电子模块时不需拆动现场电缆；端子板可独立检修，单板更换作业窗口控制在分钟级。

与 Ovation 生态统一：通道组态、状态刷新与故障诊断均纳入 Ovation I/O Builder 统一平台，与其他标准 I/O 模块使用相同的运维流程。

应用领域

1C31234G01 部署于采用 Ovation DCS 的火电厂、核电厂、联合循环电站、水电站及石化自备电厂的开关量输入 I/O 机柜内ebay.com+1。典型场景包括：电机运行/停止状态采集（MCC 触点、控制回路继电器触点）、阀门全开/全关限位信号、联锁与保护回路状态（油压低、轴承温度高、振动大等）、报警触点状态采集、以及顺控步序反馈信号。

由于 48 VDC 湿化设计对电厂传统直流控制回路具有良好的兼容性，该模块在大型电厂输煤系统、化水车间、循环水泵房、锅炉房辅机区域等距离远、触点类型多样的场所尤为适用。需要毫秒级事件时标的保护与跳闸信号则应选用 SOE 家族的 1C31233 系列模块；而 1C31234G01 作为通用接触输入模块，承担一般状态监视与联锁逻辑输入。在远程 I/O 架构中，模块亦可随标准 I/O 模块安装在远程节点机柜内，将远离控制器的现场状态就地汇入 Ovation。

相关产品

1C31233G01 / G02 / G03 / G04：Ovation SOE 事件顺序记录电子模块系列，与 1C31234G01 形成 SOE/非 SOE 互补，保护与跳闸信号接入 SOE 版本。
1C31232G01 / G02：Ovation 数字量输入电子模块（24/48 VDC 单端 / VAC 差分），一般用途开关量采集的并列选型。
1C31227G02：数字量输出电子模块（24/48 VDC 隔离型），与 1C31234G01 构成完整的开关量输入/输出闭环。
1C31223G01 与 1C31222G01：继电器输出底座，作为重要联锁与保护输出的功率级，与接触输入模块配套。
1C31203G01 / 1C31204G01 / 1C31205G01：远程节点控制器组件，接触输入模块在远程节点机柜内部署时的配套设备。
1B30035H01：Ovation 控制器背板（CBO），承载标准 I/O 分支。

安装与维护

安装前准备：确认现场触点类型（干接点或湿接点）与 48 VDC 湿化设计匹配；将 1C31234G01 按底座导轨与定位键安装，前方插入配套 Personality 端子板；按端子排接线图接入各通道触点两端，屏蔽层单端接地，信号电缆与动力电缆分槽敷设；上电后通过 I/O Builder 下装通道组态，并逐路核对各通道状态与现场设备实际状态一致。

维护建议：日常巡检重点观察模块通道指示与现场设备状态一致性；大修期间测量各通道闭合电流（应在 4–8 mA 区间）、检查端子紧固与屏蔽接地连续性，并对重要联锁回路做动作试验。若某通道读数异常，先在 Personality 端子处测量触点两端电压与回路电流再定位故障。1C31234G01 为长期免维护设计，建议按机柜通道数配置 1–2 块备用电子模块，与 Personality 端子板成对存放。

产品保障

所供 1C31234G01 均经过外观检验、通道采集功能测试、湿化电压与闭合电流验证，符合原厂制造规范，提供自发货之日起 12 个月质保。该型号虽属成熟停产件，但备件渠道稳定，常规数量现货可发，SOE 家族 1C31233 系列及配套 Personality 模块可成组供货。技术团队熟悉 Ovation 接触输入子系统的湿化架构与故障定位方法，可协助客户完成触点类型确认、通道配置核对与替换方案落地，为存量 Ovation 电厂机组检修提供可靠支持。
