产品详情

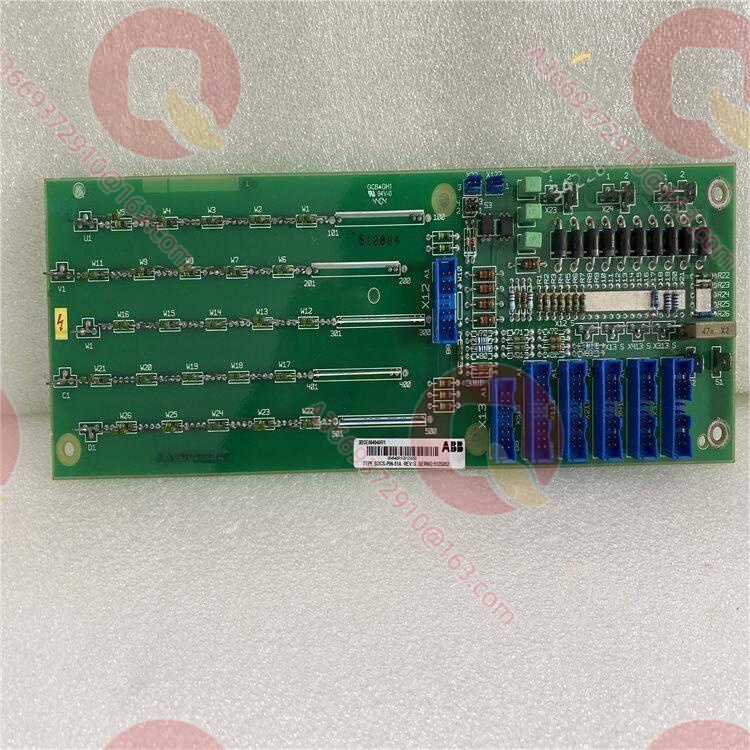

ABB SDCS-PIN-51A 是 ABB DCS500 / DCS800 直流传动系统中的专用测量卡 / 功率接口板，用于在变流器功率级与控制板之间构建高精度模拟量采集通道。该板卡安装在 DCS 变流器柜内的背板或专用框架上，就近采集电枢电流、励磁电流、母线电压、温度等模拟信号，经调理和数字化后，通过内部驱动总线传递给主控板（如 SDCS-CON-2），为速度调节、转矩控制及保护逻辑提供关键反馈。其核心价值在于：在晶闸管开关强干扰环境下，保持高信噪比和多通道同步采样，避免传统长距离模拟信号传输易受干扰的问题。+1
在多象限直流传动、十二脉动并机及大型轧线传动系统中，SDCS-PIN-51A 承担“测量前端”的角色，配合电流互感器、电压传感器及温度变送器，将一次侧强电信号转换为控制层可用的标准信号。相比早期通用测量方案，该板卡在通道密度、隔离能力以及与 DCS 驱动总线的集成度方面进行了专门优化，是轧机、提升机等关键设备升级与备件维护的关键硬件。+1
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | SDCS-PIN-51A |
| 制造商 | ABB |
| 产品类型 | 测量卡 / 功率接口板（Drive Board Measurement Module / Power Interface） |
| 适用系统 | DCS500B / DCS600 / DCS800 直流传动系列+1 |
| 输入电源 | 24 V DC（典型，由 SDCS-POW-1 等辅助电源供电） |
| 信号类型 | 模拟量输入（电流、电压、温度等传感器信号） |
| 分辨率 | 最高可达 16 位 ADC（视具体配置与应用） |
| 通信接口 | DCS 驱动总线 / 背板总线，部分配置支持 Modbus / Profibus 访问诊断信息 |
| 安装方式 | 背板插装，直接安装在 DCS 变流器框架或 SDCS-CMA-2 等电流测量组件附近+1 |
| 工作温度 | -10 °C 至 +70 °C（典型值，视版本而定） |
| 外形尺寸 | 约 150 mm × 80 mm × 20 mm |
| 重量 | 约 0.2 kg |
高精度多通道测量与强抗干扰设计：SDCS-PIN-51A 面向晶闸管整流器强电磁环境设计，能够对多路电流、电压及温度信号进行同步采样，并将模拟量调理为高分辨率数字量，再通过驱动总线传递给控制板。通过在硬件层面增加滤波与隔离，有效抑制晶闸管开关产生的共模干扰，确保在轧机、提升机等工况下电流、电压反馈的线性度与零点稳定性，从而提高转矩控制和过流保护的可靠性。+1
与 SDCS-CMA-2 / SDCS-CON-2 深度集成：在需要提高电流测量精度的 12 脉动或并机传动系统中，SDCS-PIN-51A 与 SDCS-CMA-2 电流测量辅助板配合使用，电流互感器二次信号先经 SDCS-CMA-2 适配，再通过电缆送入 SDCS-PIN-51 进行处理，再由内部总线传递给 SDCS-CON-2 控制板，构成完整的电流反馈链路。这种架构在大型 DCS800 装置中广泛应用，可显著改善弱电网条件下电流测量的稳定性与动态响应。
背板原生安装与系统级诊断：该板卡采用 DCS 驱动背板原生安装方式，通过边缘连接器直接插在框架插槽中，无需外部端子排转接，减少接线环节与接触故障点。板内集成状态寄存器和诊断功能，可通过 DCS 工程工具或上位机读取通道过载、断线、校准偏移等状态信息，便于维护人员快速定位测量回路异常，缩短故障排查时间。
大型直流传动与轧线系统：在热轧、冷连轧及中厚板轧机的主传动与辅传动中，SDCS-PIN-51A 用于电枢电流、磁场电流及母线电压的实时采集，为速度闭环、转矩控制和逻辑保护提供高精度反馈。在多机架传动和负荷分配控制中，精确的电流与电压测量是实现厚控、张力控制和平稳运行的关键。+1
多脉动并机与弱电网应用：对于采用 12 脉动、多桥并联的 DCS800 大容量传动系统，在电网不对称或弱电网工况下，SDCS-PIN-51A 与 SDCS-CMA-2 配合，能够提供更稳定的电流反馈，降低桥臂间电流不平衡和系统振荡风险，提高传动系统在电网波动时的鲁棒性。
提升机、港口机械与船舶推进：在矿井提升机、岸边起重机、船舶电力推进等需要四象限运行和高可靠性的直流传动系统中，SDCS-PIN-51A 承担电枢和励磁回路的电流、电压监测，为调速系统提供准确的负载信号，有助于实现恒功率调速、恒张力控制和紧急制动等复杂功能，同时为保护逻辑提供可信的测量数据。
安装前准备：在安装 SDCS-PIN-51A 前，应确认 DCS 变流器已完全断电，且直流母线电容已放电完毕。检查背板插槽是否清洁，边缘连接器有无弯曲或异物。插入板卡时应保持对准导向槽，均匀用力推入，避免倾斜插拔导致引脚损伤。与 SDCS-CMA-2 连接时，需使用专用电缆，按 ABB 图纸正确连接 X23、X24 等接口，确保电流互感器二次侧接线极性与量程匹配。+1
维护建议：定期通过 DCS 工具读取 SDCS-PIN-51A 的诊断信息，关注通道是否出现过载、断线或校准异常。若发现测量值零点偏移或波动明显，应检查传感器接线、屏蔽层接地以及 24 V DC 电源稳定性。在年度检修中，可对关键通道进行比对校验，必要时使用标准信号源进行校准，确保保护动作值与工艺控制精度。更换板卡时，需确认订货号和硬件版本与原板一致，并在上电后通过驱动配置工具重新核对比例系数与偏移量，避免因参数不一致引发误跳闸。
我们供应的 ABB SDCS-PIN-51A 均为原装正品或符合 ABB 技术规范的优质备件，经过专业 DCS 传动测试平台验证，重点检查多通道模拟量采集线性度、隔离耐压、总线通信稳定性以及与 SDCS-CMA-2 / SDCS-CON-2 的兼容性。所有产品提供 12 个月质量保修，并可根据现场需求提供选型建议、原理图解读及故障诊断支持，帮助用户在保证安全与精度的前提下延长 DCS500 / DCS800 系统的使用寿命。
