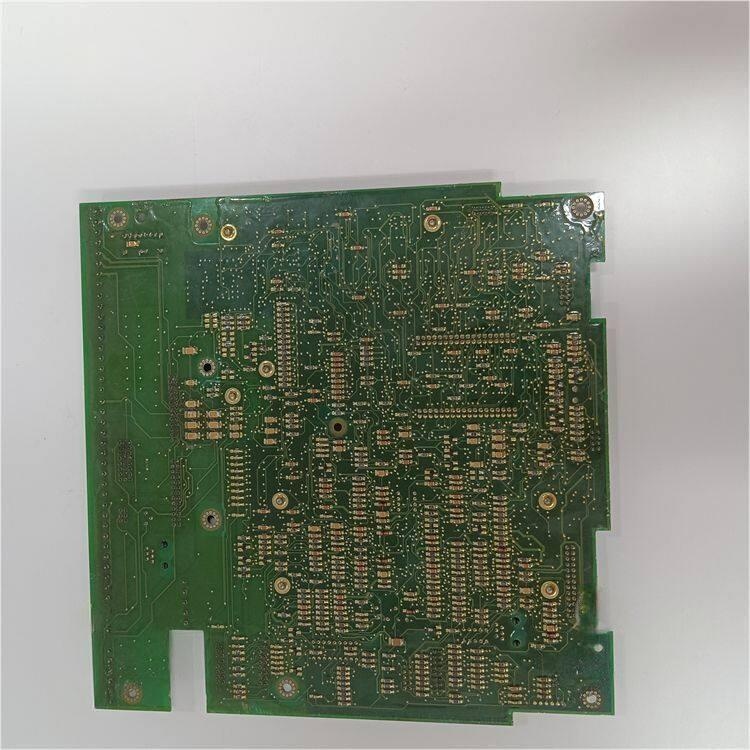

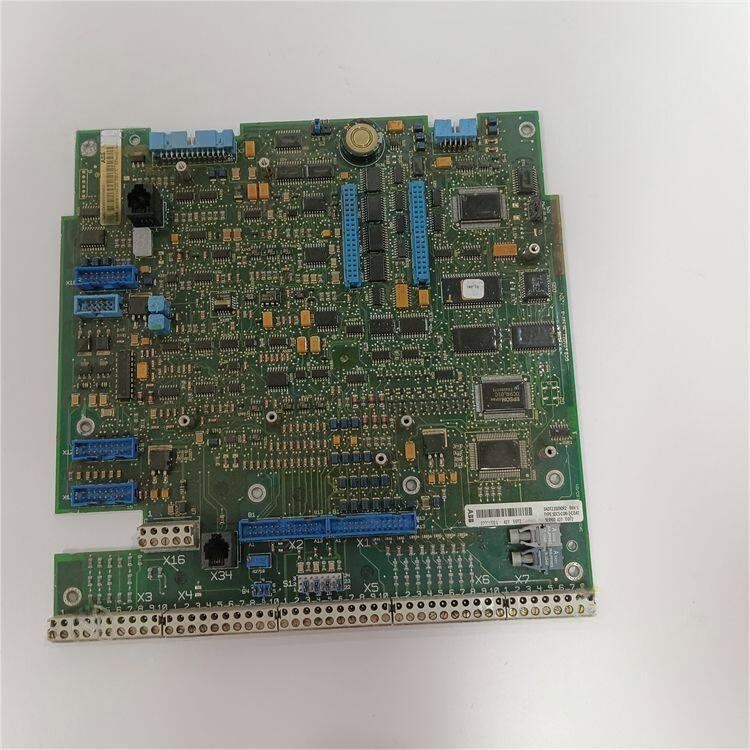

ABB SDCS-CON-2-COAAT 直流传动控制板 / Control Board for DCS600/DCS800 ABB SDCS-CON-2-COAAT

产品概述

ABB SDCS-CON-2-COAAT 是 DCS600 / DCS800 直流传动系统的核心控制板，属于 SDCS-CON-2 系列，负责处理数字量/模拟量输入输出信号、编码器接口、串行通信以及与 AMC-DC 高级运动控制板的数据交互。该板卡作为直流传动装置的信号中枢，连接现场传感器、执行机构与主控单元，实现速度闭环、转矩闭环及逻辑控制的完整功能链路。在多传动共直流母线、主从同步等复杂应用中，SDCS-CON-2-COAAT 通过内部总线与 AMC-DC 板协同工作，将现场信号实时传递给控制核心，确保调节器的高性能响应。

该控制板采用 Eurocard 标准模块化设计，可直接插入 DCS600 模块箱体，通过扁平电缆与 I/O 扩展板（如 SDCS-IOB-2x、SDCS-IOE-1）连接，灵活扩展信号点数。相比早期的 CON 板，SDCS-CON-2-COAAT 在信号处理精度、通信接口类型及诊断功能方面均有显著提升，是冶金、造纸、港口等行业 DCS600 系统升级维护的关键备件。

技术规格

主要特点和优势

多类型信号集成与高精度处理：SDCS-CON-2-COAAT 将数字量、模拟量及编码器信号集成于单一板卡，大幅简化控制柜接线与硬件配置。模拟量输入通道支持电压/电流信号自动识别，精度达 12–14 位，满足直流传动对速度给定、张力反馈等信号的精确采集需求。编码器接口支持差分输入，抗干扰能力强，适合长距离传输，确保速度闭环的高动态性能。

模块化扩展与灵活配置：通过扁平电缆接口，SDCS-CON-2-COAAT 可连接 SDCS-IOB-2x、SDCS-IOE-1 等 I/O 扩展板，根据现场需求灵活增加信号点数，无需更换主控制板。这种“主控 + 扩展”的架构降低了系统改造成本，便于分阶段升级。数字量 I/O 通道可通过参数配置为不同功能（如启动/停止、故障复位、限位开关输入），提升系统适应性。

与 AMC-DC 平台深度协同：SDCS-CON-2-COAAT 通过内部高速总线与 AMC-DC 控制板交换数据，将现场信号实时传递给控制核心，同时接收调节器输出的控制指令。这种紧密集成确保了直流传动的实时控制周期（典型 1–4 ms），满足轧机、卷取机等高动态应用需求。板卡内置诊断功能，可通过 LED 指示和参数监控快速定位信号回路故障，缩短维护时间。

应用领域

冶金轧线主传动与辅传动：在热轧、冷轧生产线的轧机主传动及卷取机、开卷机传动中，SDCS-CON-2-COAAT 用于采集主令控制器、限位开关、编码器等信号，并输出控制指令至晶闸管触发单元，实现速度闭环与逻辑控制。其高精度模拟量接口满足 AGC（自动厚度控制）、AFC（自动板形控制）系统对张力、压力信号的采集需求。

造纸机分段传动控制：在造纸机网部、压榨、烘缸、卷纸等分段传动中，SDCS-CON-2-COAAT 用于处理各段传动的速度给定、张力反馈及断纸检测信号，配合 AMC-DC 板实现多段速度级联与负荷分配控制。编码器接口支持高分辨率反馈，满足纸张定量和水分控制的精度要求。

港口起重与物料输送：在港口岸桥、场桥、堆取料机等大型移动设备的直流传动系统中，SDCS-CON-2-COAAT 用于采集起升、俯仰、大车行走机构的速度与位置信号，输出控制与联锁指令，保障设备安全运行与精确定位。其数字量 I/O 支持多种限位与保护信号接入，满足起重设备的安全规范要求。

相关产品

• SDCS-CON-2：SDCS-CON-2-COAAT 的基础型号，功能相同，后缀 COAAT 表示特定配置或版本。
• SDCS-AMC-DC-D2：高级运动控制板，通过内部总线与 SDCS-CON-2-COAAT 连接，实现 DriveBus 光纤通信与 Master/Follower 同步控制。
• SDCS-IOB-2x：I/O 扩展板，提供额外的数字量/模拟量接口，通过扁平电缆连接至 SDCS-CON-2-COAAT。
• SDCS-IOE-1：增强型 I/O 扩展板，支持更多信号类型和点数，用于大型传动系统。
• SDCS-POW-1：辅助电源单元，为 SDCS-CON-2-COAAT 及其他控制板提供 24 V DC 控制电源。
• SDCS-PIN-51：功率接口板，用于连接 SDCS-CON-2-COAAT 与晶闸管触发单元，实现主回路控制。
• DCS600：ABB 直流传动装置系列，SDCS-CON-2-COAAT 为其核心控制板。

安装与维护

安装前准备：在安装 SDCS-CON-2-COAAT 前，应确认 DCS600 模块箱体已断电，且直流母线电容已充分放电（等待至少 5 分钟）。检查板卡插槽是否清洁、无灰尘，扁平电缆接口无弯曲或断裂。插入板卡时应确保导向槽对齐，均匀用力推入至锁定位置，避免倾斜插拔损坏连接器。连接外部信号线时，模拟量与数字量线路应分开走线，编码器信号线建议使用双绞屏蔽电缆，屏蔽层单端接地。

维护建议：定期检查 SDCS-CON-2-COAAT 的 LED 状态指示，若发现“Fault”灯常亮或闪烁，应通过 DriveWindow 工具读取故障代码，判断是板卡内部故障还是外部信号异常。模拟量通道若出现漂移或跳变，应检查接线端子是否氧化、松动，必要时重新校准。更换板卡时，需先备份原板卡参数（存储在 EEPROM 或参数文件中），新板卡安装后下载参数，确保控制逻辑与保护设置一致。建议每年进行一次清洁，使用干燥压缩空气吹除板卡表面灰尘，保持良好散热。

产品保障

我们供应的 ABB SDCS-CON-2-COAAT 均为原装正品或符合 ABB 技术规范的优质备件，经过专业 DCS600 测试平台验证，重点检测数字量/模拟量 I/O 功能、编码器接口、串行通信及内部总线连接。所有产品提供 12 个月质量保修，严格杜绝翻新假冒产品。针对 DCS600 等成熟直流传动系统，我们可提供选型建议、参数配置支持及现场故障诊断服务，帮助用户延长设备生命周期，降低运维成本。
