ABB 5SHY3545L0004 IGCT模块 - 产品说明书

产品概述

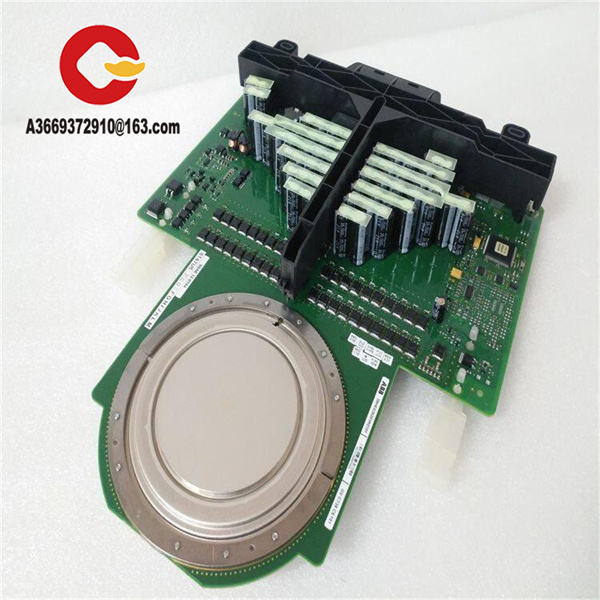

ABB 5SHY3545L0004 是ABB公司生产的一款高性能非对称IGCT（集成门极换流晶闸管）模块，属于5SHY系列高端功率半导体器件。该产品采用先进的集成门极换流技术，将GTO芯片与反并联二极管和门极驱动电路高度集成，具备硬关断能力和无缓冲关断特性。ABB 5SHY3545L0004 专为要求严苛的工业电力应用而设计，提供快速开关、高可靠性和稳健的电压电流处理能力，适用于高功率逆变器、电机驱动和牵引系统等关键应用场景。该模块在复杂的工业自动化系统中扮演着关键角色，特别适合需要高电压、大电流处理能力的场合，为各种苛刻应用环境提供了稳定可靠的功率控制基础。

作为5SHY系列的重要成员，ABB 5SHY3545L0004 体现了ABB在功率半导体领域的先进技术，结合了晶闸管的低通态损耗和晶体管的稳定关断能力，为高功率应用提供了高效的解决方案。其模块化设计理念便于在控制柜或现场安装板上进行集成和部署，大大简化了系统集成过程，坚固的结构设计能够承受工业环境中的恶劣条件，包括温度波动、湿度变化和机械振动。

技术规格

主要特点和优势

ABB 5SHY3545L0004 具备多项卓越技术特性，使其在高功率应用领域中表现突出。高功率密度设计使其在紧凑结构中实现了高电压和大电流处理能力，额定参数达到行业领先水平，能够满足最苛刻的大功率应用需求。该模块采用无缓冲关断技术，简化了系统设计，减少了所需功率元件数量，显著提高了运行可靠性。

高效能表现是ABB 5SHY3545L0004 的另一核心优势。采用先进的缓冲层结构和阳极透明发射极技术，模块实现了低导通损耗和快速开关特性，大大提高了系统整体能效。其集成门极驱动设计进一步优化了开关性能，降低了能量转换过程中的功率损失，相比传统GTO器件具有明显优势。

卓越的可靠性设计确保了ABB 5SHY3545L0004 在恶劣工业环境下的长期稳定运行。模块采用坚固的封装技术和优质的散热设计，能够承受高温、高湿等苛刻工作条件，保证设备使用寿命和系统连续性。内置的过流、过压、过热保护功能可在发生故障时及时发出报警信息，便于快速维护和故障排除。

应用领域

ABB 5SHY3545L0004 在工业自动化和电力系统领域具有广泛的应用价值。在电力能源行业，该模块广泛应用于高压输电、配电站和变电站的换流、逆变与断路保护系统，为电力基础设施提供可靠的功率控制解决方案。

工业驱动领域是ABB 5SHY3545L0004 的重要应用方向，特别是在大型电机、泵、压缩机、风机和传送带等设备的软启动与精确调速控制中发挥关键作用。其高功率处理能力使其成为重工业应用的理想选择。在可再生能源领域，该模块适用于风力发电和光伏逆变器中的高功率换流系统，支持清洁能源的高效转换和并网。

此外，ABB 5SHY3545L0004 还广泛应用于冶金、化工和钢铁行业的高功率电弧炉、加热炉的精密功率控制，以及轨道交通和船舶领域的牵引逆变与能量回馈系统，展现其多元化的应用潜力。

相关产品

5SHY3545L0010 - 同系列IGBT模块，具有高电压、大电流承受能力，适用于变频器、逆变器等设备

5SHY3545L0014 - 高功率IGCT模块，额定电压4.5kV，额定电流3.5kA，适用于中高压大电流电力系统

5SHY35L4512 - ABB非对称集成门极换向晶闸管，同属5SHY系列功率半导体器件

5SHY4045L0001 - 类似功能的IGCT模块，适用于特定的系统配置

5SHY3545L0009 - 同系列可控硅IGCT模块，用于电力变换和控制

5SHY3545L0016 - 高性能IGCT模块，额定电压3500V，采用TO-247封装

5SHY55L4500 - ABB Press-Pack压接封装IGCT，额定参数4.5kV/4kA，用于特高压直流输电工程

安装与维护

安装前准备：在安装ABB 5SHY3545L0004之前，需确保工作环境符合要求，控制室应保持适宜的温度和湿度条件。检查供电电压稳定性，确认模块额定参数与系统要求匹配。安装人员应具备相应的专业资质，熟悉高压设备操作规范，使用适当的工具和设备进行作业。

安装要点：采用标准导轨或面板固定方式，确保模块周围有足够的散热空间。电气接线应按额定电压/电流选用相匹配的母线或端子排，接线前务必确认电源已完全断开，防止触电风险。对于需要水冷散热的系统，需正确连接冷却回路，确保安装力控制在适当范围内。

维护建议：定期检查ABB 5SHY3545L0004的运行状态，包括监测工作温度、检查端子紧固情况防止松动导致接触不良。建议每12个月进行一次全功能测试，必要时更换老化的门极驱动模块。长期不用的模块应存储在干燥、无尘的环境中，定期通电测试以保持其良好状态。

产品保障

ABB为5SHY3545L0004提供全面的质量保证和售后服务支持。产品享有12个月的质量保证期，在正常使用情况下出现的质量问题可获得免费维修或更换服务。所有产品均经过严格的质量检测，符合国际标准要求，确保其性能和可靠性满足工业应用的高标准。

ABB建立了完善的技术支持体系，提供专业的技术咨询和售后服务，确保客户问题能够及时得到响应和解决。供应商承诺提供全新原装产品、安全及时的交货保障以及专业的售后服务支持，确保客户系统的连续稳定运行。
