ABB 5SHY3545L0002 IGCT模块 - 产品说明书

产品概述

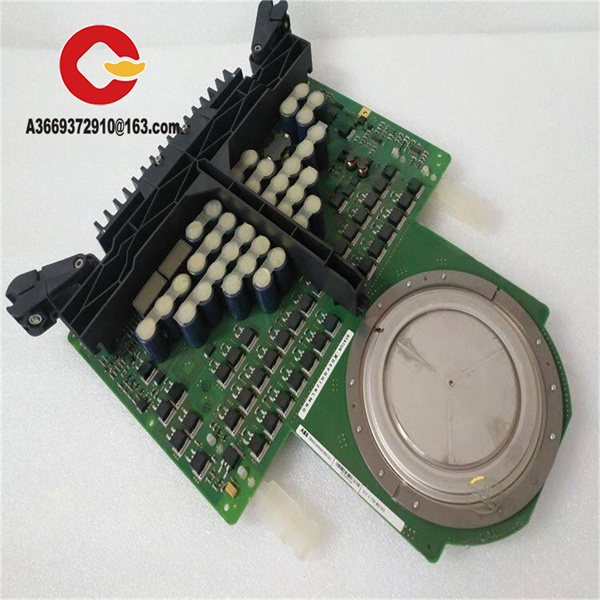

ABB 5SHY3545L0002 是ABB公司生产的一款高性能非对称IGCT（集成门极换流晶闸管）模块，属于5SHY系列高端功率半导体器件。该产品采用先进的集成门极换流技术，将GTO芯片与反并联二极管和门极驱动电路高度集成，具备硬关断能力和无缓冲关断特性。ABB 5SHY3545L0002 专为要求严苛的工业电力应用而设计，提供快速开关、高可靠性和稳健的电压电流处理能力，适用于高功率逆变器、电机驱动和牵引系统等关键应用场景。

该模块采用HiPak（高功率封装）技术，结构坚固紧凑，尺寸为439毫米×173毫米×41毫米，重量为3.4千克，能够在极端电气和热条件下稳定运行。ABB 5SHY3545L0002 体现了ABB在功率半导体领域的先进技术，结合了晶闸管的低通态损耗和晶体管的稳定关断能力，为高功率应用提供了高效的解决方案。其SPT（软穿通）技术进一步优化了电气性能，确保在关键工业环境中保持一致的性能表现。

作为5SHY系列的重要成员，ABB 5SHY3545L0002 在复杂的工业自动化系统中扮演着关键角色，特别适合需要高电压、大电流处理能力的场合，为各种苛刻应用环境提供了稳定可靠的功率控制基础。

技术规格

主要特点和优势

ABB 5SHY3545L0002 具备多项卓越技术特性，使其在高功率应用领域中表现突出。高功率密度设计使其在紧凑结构中实现了高达650V电压和2000A电流的处理能力，满足最苛刻的大功率应用需求。该模块采用无缓冲关断技术，简化了系统设计，减少了所需功率元件数量，显著提高了运行可靠性。

高效能表现是ABB 5SHY3545L0002 的另一核心优势。采用先进的SPT技术和低电感连接设计，模块实现了低导通损耗和快速开关特性，大大提高了系统整体能效。其集成门极驱动设计进一步优化了开关性能，降低了能量转换过程中的功率损失，相比传统GTO器件具有明显优势。

卓越的可靠性设计确保了ABB 5SHY3545L0002 在恶劣工业环境下的长期稳定运行。模块采用坚固的HiPak封装技术和优质的散热设计，能够承受高温、高湿等苛刻工作条件，保证设备使用寿命和系统连续性。硬件故障自诊断功能可在发生故障时及时发出报警信息，便于快速维护和故障排除。

应用领域

ABB 5SHY3545L0002 在工业自动化和电力系统领域具有广泛的应用价值。在工业驱动领域，该模块广泛应用于高功率逆变器、电机驱动系统和牵引系统，为大型电机、泵、压缩机和传送带等设备提供可靠的功率控制解决方案。

电力能源行业是ABB 5SHY3545L0002 的重要应用领域，在高压输电、配电站和变电站的换流、逆变与断路保护系统中发挥关键作用。其高可靠性设计使其特别适合电力系统电网装置等关键基础设施应用。

在可再生能源领域，ABB 5SHY3545L0002 适用于风力发电和光伏逆变器中的高功率换流系统，支持清洁能源的高效转换和并网。此外，该模块还广泛应用于冶金、化工和钢铁行业的高功率电弧炉、加热炉的精密功率控制，以及轨道交通和船舶领域的牵引逆变与能量回馈系统。

相关产品

5SHY3545L0010 - 同系列IGBT模块，具有高电压、大电流承受能力，适用于变频器、逆变器等设备

5SHY3545L0014 - 高功率IGCT模块，额定电压4.5kV，额定电流3.5kA，适用于中高压大电流电力系统

5SHY55L4500 - ABB Press-Pack压接封装IGCT，额定参数4.5kV/4kA，用于特高压直流输电工程

5SHY3545L0009 - 同系列可控硅IGCT模块，用于电力变换和控制

5SHY3545L0016 - 高性能IGCT模块，额定电压3500V，采用TO-247封装

安装与维护

安装前准备：在安装ABB 5SHY3545L0002之前，需确保工作环境符合要求，控制室应保持适宜的温度和湿度条件。检查供电电压稳定性，确认模块额定参数与系统要求匹配。安装人员应具备相应的专业资质，熟悉高压设备操作规范，使用适当的工具和设备进行作业。

安装要点：采用标准导轨或面板固定方式，确保模块周围有足够的散热空间。电气接线应按额定电压/电流选用相匹配的母线或端子排，接线前务必确认电源已完全断开，防止触电风险。对于需要水冷散热的系统，需正确连接冷却回路，确保安装力控制在40kN范围内。

维护建议：定期检查ABB 5SHY3545L0002的运行状态，包括监测工作温度、检查端子紧固情况防止松动导致接触不良。建议每12个月进行一次全功能测试，必要时更换老化的门极驱动模块。长期不用的模块应存储在干燥、无尘的环境中，定期通电测试以保持其良好状态。

产品保障

ABB为5SHY3545L0002提供全面的质量保证和售后服务支持。产品享有12个月的质量保证期，在正常使用情况下出现的质量问题可获得免费维修或更换服务。所有产品均经过严格的质量检测，符合国际标准要求，确保其性能和可靠性满足工业应用的高标准。

ABB建立了完善的技术支持体系，提供专业的技术咨询和售后服务，确保客户问题能够及时得到响应和解决。供应商承诺提供全新原装产品、安全及时的交货保障以及专业的售后服务支持，确保客户系统的连续稳定运行。
