ABB TC520 3BSE001449R1系统状态收集器 / 远程终端单元(ZZFY)

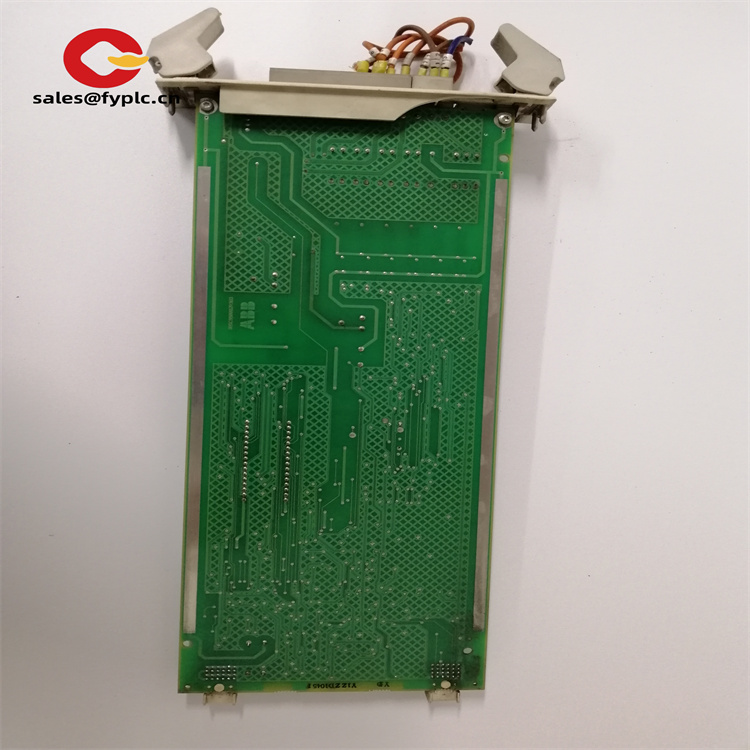

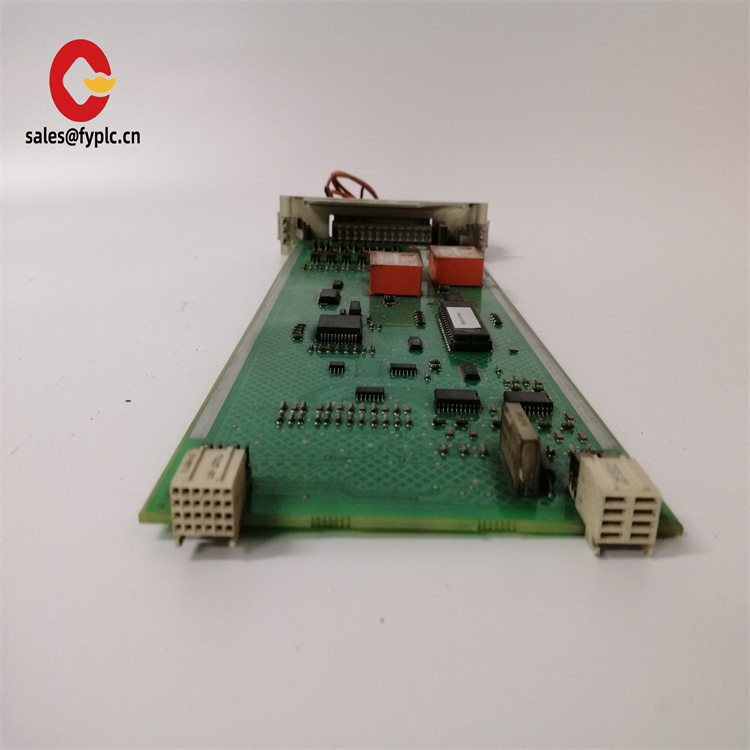

ABB TC520 3BSE001449R1 系统状态收集器

产品定位与核心功能

• 多源数据采集：支持从控制器（如 AC450/AC460）、I/O 模块、网络设备等多节点实时获取状态信息，覆盖电压、电流、温度、振动等参数13。
• 协议兼容性：集成 IEC 61850、Modbus TCP、DNP3 等工业协议，可无缝对接 SCADA 系统、电力监控平台及第三方设备120。
• 远程控制与诊断：通过 RS-232/485、Ethernet 等接口实现远程参数配置与故障诊断，支持 GPRS/GSM 扩展模块实现无线数据传输2029。

• 电力分配与智能电网：在变电站中实时监控断路器、智能电表状态，支持毫秒级数据同步，优化电网负载平衡。
• 石油化工过程控制：在炼油厂中连接分布式 I/O 模块，采集温度、压力等模拟信号，确保生产流程稳定性。
• 智能制造产线：在汽车总装车间管理机器人控制器与传感器通信，支持运动控制指令的实时下发与状态反馈。

技术规格与设计特点

1. 混合介质通信：
   • 同时支持电气总线（RS-485）与光纤传输，可灵活适配短距离高速通信与长距离抗干扰场景。
   • 光纤模块支持单模 / 多模混合组网，信号衰减≤3dB（单模）或≤5dB（多模）。
2. 智能化诊断与配置：
   • 通过 LED 指示灯实时显示链路状态（绿色：正常；红色：故障），结合 ABB Control Builder 软件可监控信号强度、误码率等关键指标。
   • 支持热插拔操作，无需断电即可更换模块，降低系统停机时间。
3. 工业级可靠性：
   • 外壳采用阻燃 PC/ABS 材料（UL94 V-0 级），耐受工业清洁剂与轻度腐蚀性气体。
   • 内部电路经过 10 万次老化测试，可承受 1000Vrms 隔离电压，平均无故障时间（MTBF）超过 10 万小时。

典型应用与系统集成

相关产品与配套方案

1. AC450/AC460 控制器：
   作为 TC520 的核心对接设备，提供实时控制与数据处理能力，支持冗余配置。
2. BC810K01 总线互连单元：
   用于 AF100 总线的分段与冗余配置，与 TC520 组合使用可构建高可靠性的分布式控制系统。
3. TU805K01 接线端子：
   提供 RS-485 总线的电气连接与电源分配，与 TC520 组合使用可简化控制柜布线复杂度。
4. CI522 AK04 AF100 通信接口套件：
   提供 AF100 总线的终端匹配与电源分配，与 TC520 组合使用可构建完整的 I/O 站基础架构。

安装与维护要点

1. 物理安装：
   • 垂直插入 DIN 导轨，确保 DB9 接口与总线设备完全接触，扣紧固定卡扣。
   • 使用屏蔽双绞线（阻抗 120Ω）连接 RS-485 设备，屏蔽层需单点接地（接地电阻≤10Ω）。
2. 电气连接：
   • 通过 DB9 接口连接 RS-485 总线，使用 ST 接口光纤跳线连接光纤端口，确保光纤弯曲半径≥30mm。
   • 若使用 GPRS/GSM 模块，需配置 SIM 卡并设置 APN 参数。
3. 软件配置：
   • 在 ABB Control Builder 中启用冗余功能，设置主 / 备链路优先级，配置 I/O 模块地址映射。

• 季度检查：使用光功率计测试光纤链路衰减（单模光纤≤3dB，多模光纤≤5dB），确保信号强度符合标准。
• 年度校准：通过 ABB DriveWindow 软件执行误码率测试，要求 RS-485 总线误码率≤1×10⁻⁷，光纤链路误码率≤1×10⁻⁹。
• 备件管理：建议储备 1 个 TC520 作为热备，确保故障时 15 分钟内完成更换。

产品保障与采购信息

• 提供12 个月原厂质保，涵盖材料缺陷与工艺问题，全球 7×24 小时技术支持响应。
• 紧急备件可通过 ABB 快速交付通道（48 小时内送达），降低系统停机风险。

• 品牌型号：ABB TC520 3BSE001449R1
• 包装尺寸：200mm×150mm×100mm（含防静电保护）
• 重量：0.3kg（含配件）

HS:8443919090
