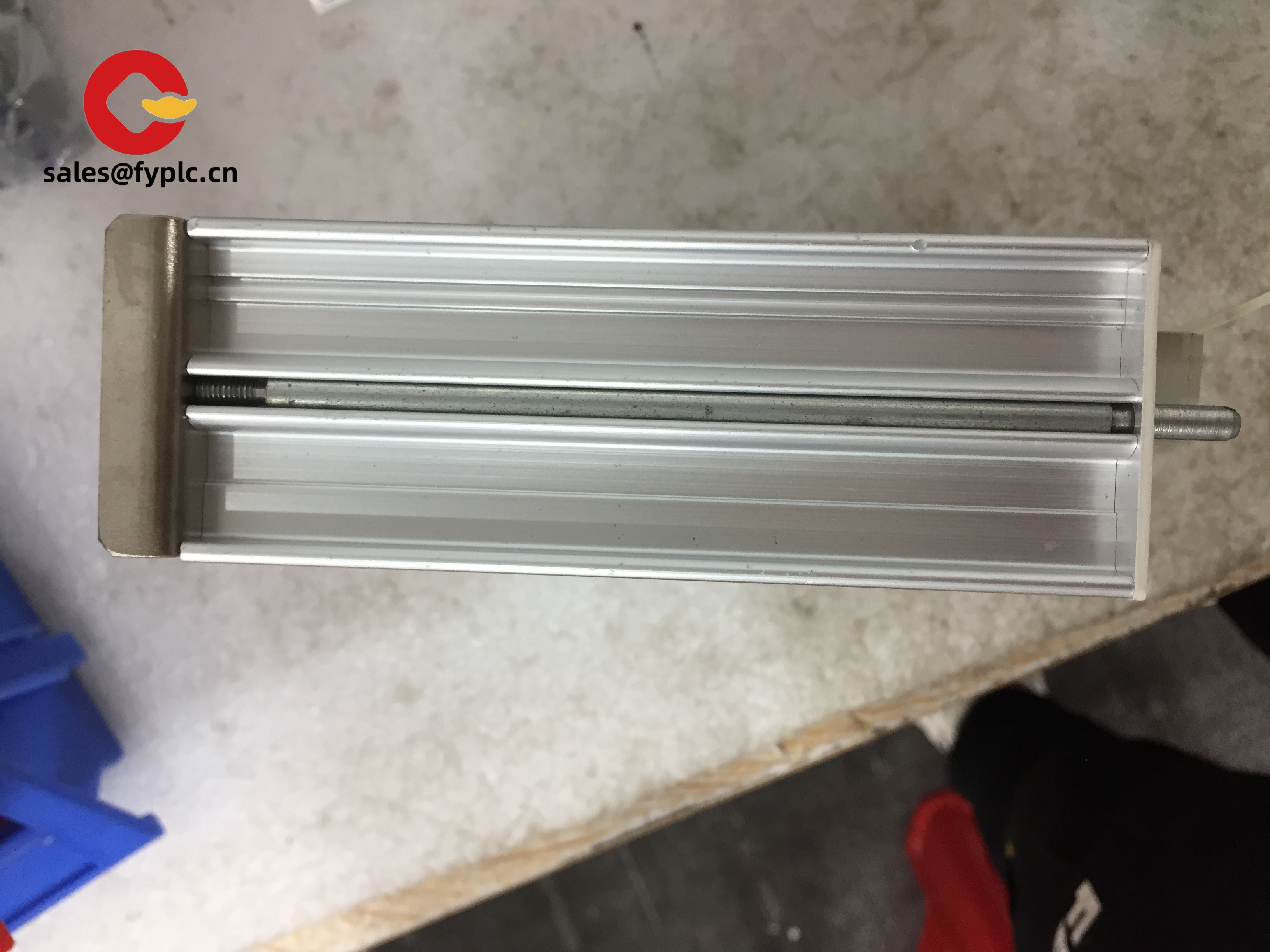

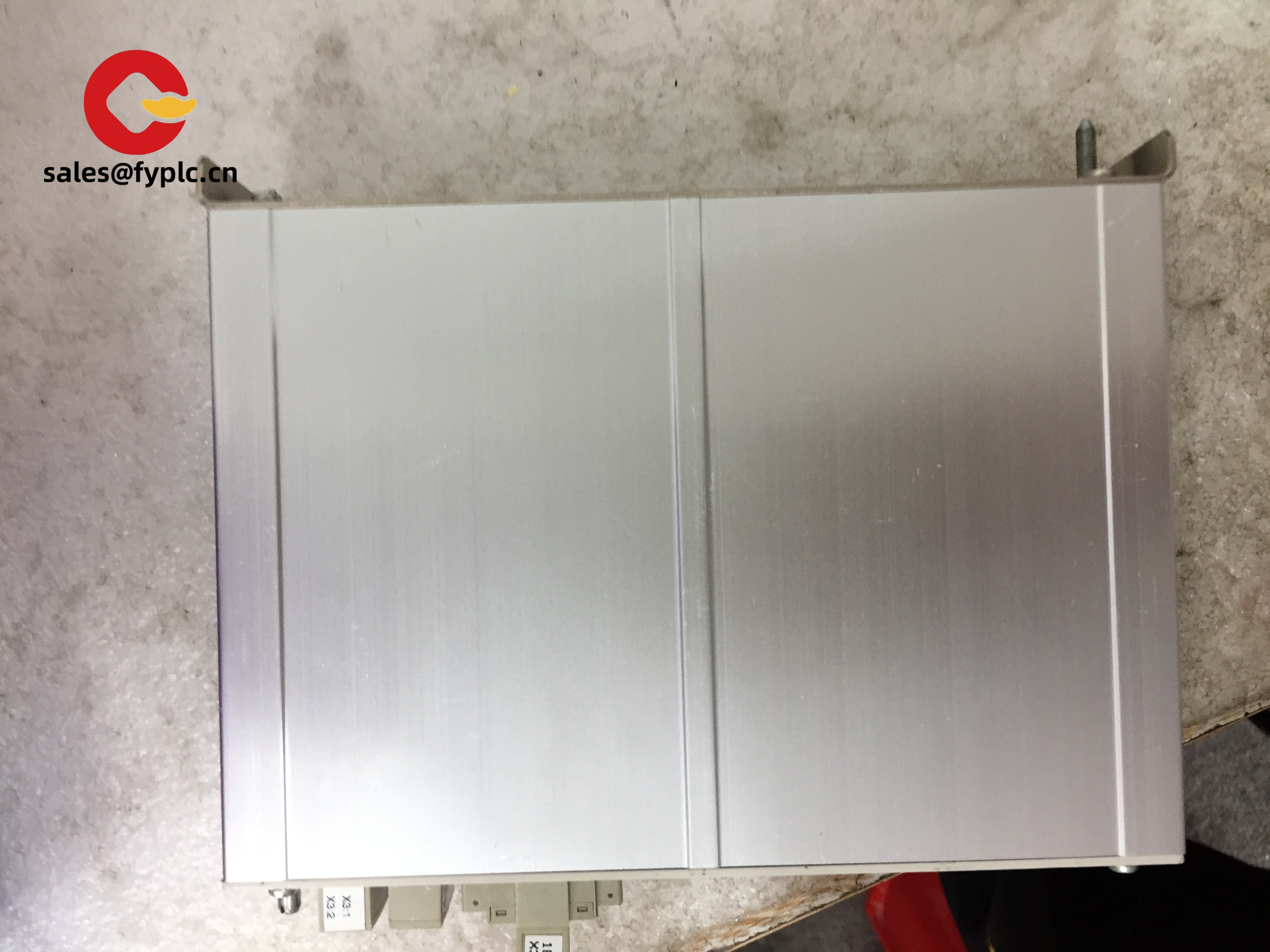

ABB TC512V1 3BSE018059R1 RS485 双绞线调制解调器(ZZFY)

ABB TC512V1 3BSE018059R1 RS485 双绞线调制解调器

产品定位与核心功能

• RS485 通信扩展：通过双绞线介质实现工业设备间的高速数据传输，支持 AF100 总线协议，兼容 Modbus RTU、Profibus DP 等工业标准协议1314。
• 长距离传输：在单模光纤模式下可实现 20 公里级 的信号传输，适用于石油化工、冶金等大型工厂的远程 I/O 部署，有效降低布线成本321。
• 抗干扰设计：采用差分信号传输（共模抑制比 > 60dB），可抵御工业环境中的电磁干扰（EMI），确保数据传输稳定性314。

• 过程控制系统：在炼油厂的分布式控制系统中，TC512V1 连接中央控制器与远程 I/O 模块，实现温度、压力等模拟信号的实时采集与指令下发，误码率低于 0.001%321。
• 智能电网监控：在变电站中，作为光纤环网的核心节点，连接智能电表与分布式电源，支持毫秒级数据同步，优化电网负载平衡314。
• 智能制造产线：在汽车总装车间，管理机器人控制器与传感器、执行器的高速通信（速率达 115.2kbps），满足大型车间的分布式部署需求314。

技术规格与设计特点

1. 混合介质兼容性：
   • 同时支持 RS485 电气总线（短距离高速通信）与光纤总线（长距离抗干扰传输），可灵活适配不同工业场景需求314。
   • 光纤模块支持单模 / 多模混合组网，信号衰减≤3dB（单模）或≤5dB（多模）321。
2. 智能化诊断与配置：
   • 通过 LED 指示灯实时显示链路状态（绿色：正常；红色：故障），结合 ABB Control Builder 软件可监控信号强度、误码率等关键指标314。
   • 支持热插拔操作，无需断电即可更换模块，降低系统停机时间1421。
3. 工业级可靠性：
   • 外壳采用阻燃 PC/ABS 材料（UL94 V-0 级），耐受工业清洁剂与轻度腐蚀性气体；内部电路经过 10 万次老化测试，可承受 1000Vrms 隔离电压321。
   • 平均无故障时间（MTBF）超过 10 万小时，适用于核电、化工等高可靠性要求场景314。

典型应用与系统集成

相关产品与配套方案

1. BC810K01 总线互连单元：
   用于 AF100 总线的分段与冗余配置，与 TC512V1 组合使用可构建高可靠性的分布式控制系统314。
2. CI522 AK04 AF100 通信接口套件：
   提供 AF100 总线的终端匹配与电源分配，与 TC512V1 组合使用可构建完整的 I/O 站基础架构18。
3. TU805K01 接线端子：
   提供 RS485 总线的电气连接与电源分配，与 TC512V1 组合使用可简化控制柜布线复杂度314。
4. AM895F 空前面板：
   标准化安装附件，提升控制柜美观度与防护性能，兼容 TC512V1 的 DIN 导轨安装方式314。

安装与维护要点

1. 物理安装：
   • 垂直插入 DIN 导轨，确保 DB9 接口与总线设备完全接触，扣紧固定卡扣。
   • 使用 ST 接口光纤跳线连接 TC512V1 的光纤端口，确保光纤弯曲半径≥30mm321。
2. 电气连接：
   • 通过 DB9 接口连接 RS485 总线，使用屏蔽双绞线（阻抗 120Ω），屏蔽层需单点接地（接地电阻≤10Ω）314。
   • 若使用光纤扩展，需配置光模块（如 CI857 3BSE018144R1）并设置光纤链路参数314。
3. 软件配置：
   • 在 ABB Control Builder 中启用冗余功能，设置主 / 备光纤链路优先级，配置 I/O 模块地址映射314。

• 季度检查：使用光功率计测试光纤链路衰减（单模光纤≤3dB，多模光纤≤5dB），确保信号强度符合标准321。
• 年度校准：通过 ABB DriveWindow 软件执行误码率测试，要求 RS485 总线误码率≤1×10⁻⁷，光纤链路误码率≤1×10⁻⁹314。
• 备件管理：建议储备 1 个 TC512V1 作为热备，确保故障时 15 分钟内完成更换314。

产品保障与采购信息

• 提供12 个月原厂质保，涵盖材料缺陷与工艺问题，全球 7×24 小时技术支持响应。
• 紧急备件可通过 ABB 快速交付通道（48 小时内送达），降低系统停机风险314。

• 品牌型号：ABB TC512V1 3BSE018059R1
• 包装尺寸：200mm×150mm×100mm（含防静电保护）
• 重量：0.8kg（含配件）

HS:8443919090
