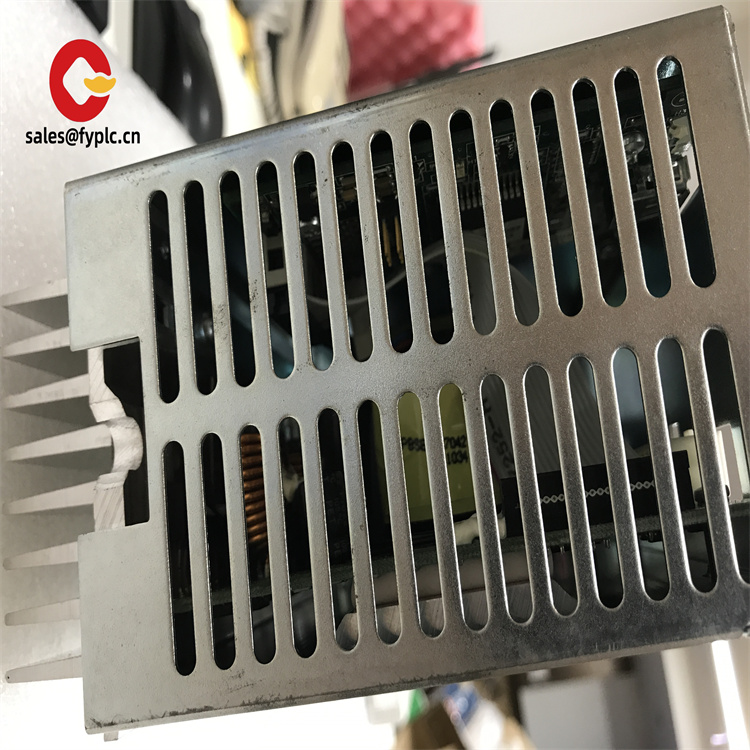

ABB DSQC346U 工业机器人 I/O 模块(ZZFY)

ABB DSQC346U 工业机器人 I/O 模块详解

一、产品定位与核心特性

• 信号交互枢纽：连接传感器（如光电开关、编码器）、执行机构（如电磁阀、继电器）等外围设备，实现机器人与产线设备的逻辑控制与状态反馈；
• 技术升级点：相比前代型号（如 DSQC346G），可能在总线兼容性、防护设计或诊断功能上有优化，例如支持更高速的通信协议或更紧凑的硬件布局。

二、技术规格与功能参数（典型值）

1. I/O 配置：
   • 数字输入（DI）：通常为 16 路，支持 24V DC 信号，兼容 NPN/PNP 型传感器，带光电隔离抗干扰；
   • 数字输出（DO）：16 路，输出类型可能为 晶体管（NPN/PNP）或继电器，需根据型号细分：
     • 晶体管输出：响应速度快（μs 级），适合高频开关（如指示灯），负载能力约 0.5A / 路；
     • 继电器输出：负载能力强（≥2A / 路），支持交直流负载（如电磁阀），但响应速度较慢（ms 级）。
2. 通信接口：
   • 基于 ABB 专用总线（如 DeviceNet、CANopen）或工业以太网（如 EtherNet/IP、PROFINET，需确认具体版本），适配 IRC5 控制器的通信协议；
   • 部分新型号可能支持 EtherCAT 总线，提升数据传输效率（适用于高速生产线）。
3. 电气与环境参数：
   • 供电电压：24V DC（±10%），功耗约 8-12W；
   • 防护等级：IP20（柜内安装），工作温度 -10℃~+55℃，适应工业环境。
4. 诊断与状态指示：
   • 模块自带 LED 指示灯（电源、通信、I/O 通道状态），支持控制器实时监控故障（如短路、通信中断），并通过 RobotStudio 软件显示错误代码。

三、安装与系统集成

1. 物理安装：
   • 支持 DIN 导轨快速安装，可直接固定于机器人控制柜或设备机柜内，端子排采用插拔式设计，便于维护时更换模块；
   • 接线需遵循极性标识（如 DI 输入正极接 24V，负极接 COM），避免反接损坏电路。
2. 软件配置：
   • 通过 ABB RobotStudio 或示教器配置 I/O 地址：
     • 数字输入映射为 DIB（Digital Input Board），如 DIB1，地址范围 DI1-DI16；
     • 数字输出映射为 DOB（Digital Output Board），如 DOB1，地址范围 DO1-DO16；
   • 在机器人程序中关联信号变量（如 di1 = 1 表示读取输入点状态）。

四、兼容性与替代型号

1. 适配控制器：
   • 兼容 IRC5 全系列控制器（紧凑型、标准型），部分旧型号需确认总线接口（如 DeviceNet 模块需匹配控制器的 DeviceNet 主站）；
   • 若用于新一代机器人（如基于 EtherCAT 总线的系统），需确保 DSQC346U 支持对应总线，否则需更换为 DSQC65x 等新型号。
2. 替代与升级建议：
   • 若 DSQC346U 停产，可优先考虑 DSQC652/653（16DI/16DO 晶体管型）或 DSQC654（8DI/8DO 继电器型），但需注意：
     • 确认 I/O 点数、输出类型（晶体管 / 继电器）一致；
     • 总线协议是否匹配（如 DeviceNet 替换为 EtherCAT 需修改控制器配置）；
     • 地址映射规则可能变更，需重新配置信号关联。

五、使用注意事项

1. 选型关键：
   • 根据负载类型选输出类型：继电器适合大电流（如电机启停），晶体管适合高频信号（如编码器脉冲）；
   • 输入信号需匹配传感器类型（NPN/PNP），避免因电平不兼容导致信号异常。
2. 故障排查：
   • 若出现 “通信失败”，检查总线电缆连接、模块供电是否正常；
   • 晶体管输出短路时可能触发保护，需断开负载后重启模块；继电器输出若触点粘连，需更换模块或触点。
3. 安全与维护：
   • 接线时务必断电，避免带电插拔损坏接口；
   • 继电器输出的感性负载（如电磁阀）需并联续流二极管（阴极接电源正极），防止反电动势击穿器件；
   • 定期清洁模块散热孔，避免灰尘堆积导致过热。
