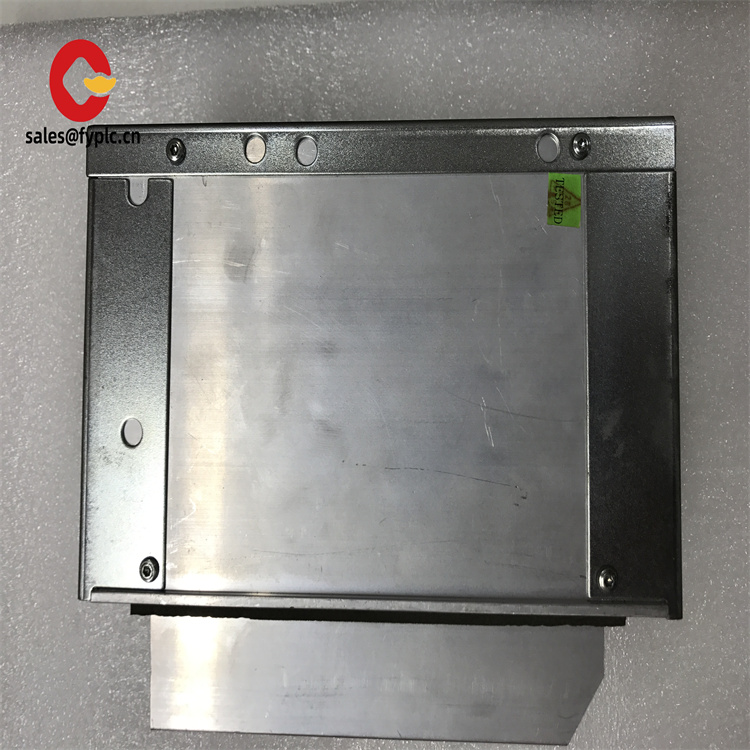

ABB DSQC346G I/O（输入 / 输出）模块(ZZFY)

一、产品定位与核心功能

• 应用场景：
  主要适配于 ABB IRC5 控制器及新一代机器人系统（如 YuMi、IRB 系列），用于扩展机器人与外围设备的信号交互能力，例如连接传感器（光电开关、接近开关）、执行器（电磁阀、继电器）、指示灯等，实现产线自动化中的逻辑控制与状态监测。
• 功能升级点（对比 DSQC346B）：
  • 可能优化了信号处理速度，减少输入 / 输出延迟，提升高速生产线的响应效率；
  • 硬件设计可能更紧凑，支持更密集的端子布局或防误插设计，降低安装出错概率；
  • 部分版本可能增强了抗干扰能力，适应复杂电磁环境下的稳定运行。

二、技术规格与参数（典型值）

1. 输入 / 输出配置：
   • 数字输入（DI）：通常为 8 路或 16 路，支持 24V DC 信号（如 NPN/PNP 型传感器），带光电隔离，防止外部干扰；
   • 数字输出（DO）：8 路或 16 路，输出类型可能为晶体管（NPN/PNP）或继电器，需注意：
     • 晶体管输出：响应速度快（μs 级），适合高频开关场景，但负载能力较低（通常≤0.5A / 路）；
     • 继电器输出：负载能力强（≥2A / 路），支持交直流负载，但响应速度较慢（ms 级）。
2. 通信接口：
   • 通过 ABB 专用总线（如 DeviceNet、EtherCAT 或 CANopen）与控制器通信，部分新型号可能支持 EtherNet/IP 或 PROFINET 等工业以太网协议（需确认具体型号）。
3. 电气特性：
   • 供电电压：24V DC（±10%），功耗约 5-10W；
   • 防护等级：IP20（柜内安装），工作温度范围 -10℃~+55℃（工业级标准）。
4. 诊断功能：
   • 内置 LED 状态指示灯（如电源、通信、I/O 通道状态），支持控制器实时监控模块故障（如短路、开路）。

三、安装与系统集成

• 安装方式：
  支持 DIN 导轨快速安装，可直接固定于机器人控制柜或设备机柜内，接线端子通常采用插拔式设计，便于维护时快速更换模块。
• 接线与配置：
  • 输入 / 输出端子分区域标识（如 DI1-DI8、DO1-DO8），需按手册连接 24V 电源及信号回路；
  • 通过 ABB RobotStudio 软件或控制器示教器配置 I/O 地址（如映射为数字输入板 DIB 或数字输出板 DOB），并关联至机器人程序中的信号变量（如 di1、do1）。

四、兼容性与替代型号

• 兼容控制器：
  • 适配 IRC5 控制器（包括紧凑型、标准型）及部分旧型号控制器（如 S4C+），但需确认总线接口兼容性（如 DeviceNet 模块需匹配控制器的 DeviceNet 主站）；
  • 若用于新一代机器人（如基于 EtherCAT 总线的系统），可能需选择支持对应总线的型号（如 DSQCxxx 系列中的 EtherCAT 版本）。
• 替代与升级路径：
  • 若 DSQC346G 停产，ABB 可能推出后续型号（如 DSQC65x 系列），替代时需注意：
    ① 确认输入 / 输出点数及类型是否一致；
    ② 总线接口是否兼容（如 DeviceNet 替换为 EtherCAT 需修改控制器配置）；
    ③ 地址映射规则是否变化（可能需重新配置 I/O 信号）。

五、使用注意事项

1. 选型关键：
   • 根据负载类型选择输出类型：继电器输出适合大电流或交流负载，晶体管输出适合高频直流负载；
   • 确认输入信号兼容性（如 NPN/PNP 型传感器需与输入电路匹配）。
2. 故障排查：
   • 若出现信号异常，可通过控制器诊断界面查看 I/O 模块错误代码（如 “通信丢失”“通道过载”），并检查接线是否松动、电源电压是否稳定；
   • 晶体管输出模块若负载短路，可能触发过流保护，需断开负载后重启模块恢复。
3. 安全规范：
   • 模块接线时需断电操作，避免带电插拔导致接口损坏；
   • 继电器输出模块的感性负载（如电磁阀）需并联续流二极管（阴极接电源正极），防止反电动势损坏器件。
