产品详情

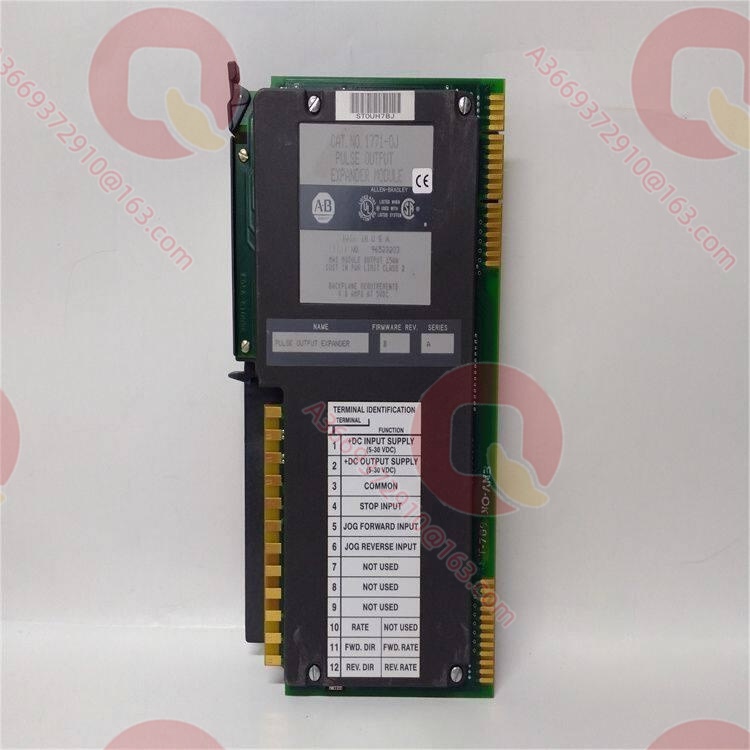

1771-OJ 是 Allen‑Bradley PLC‑5 系列下的脉冲输出扩展模块，专为需要高频脉冲与多路独立通道的运动控制场景而设计。在 1771 I/O 体系中，该模块定位为处理器与步进 / 伺服驱动器之间的关键脉冲接口，承担将 PLC 内部运算结果精确转换为高速脉冲序列并分配至多轴执行机构的核心任务。其核心价值在于为 PLC‑5 系统扩展专用的脉冲输出能力，避免为少量轴位增加额外运动控制器，从而在老系统升级中显著降低硬件与工程成本。
在多轴定长送料、位置同步等工况中，传统继电器或普通晶体管输出模块难以满足微秒级脉冲与高频抖动的要求。1771-OJ 通过专用脉冲输出电路与背板高速数据通道，解决了 PLC‑5 在高速运动控制上的“有脑无手”痛点，使存量系统也能以较低代价实现步进定位、伺服跟随等复杂运动控制。
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | 1771-OJ |
| 制造商 | Allen‑Bradley（Rockwell Automation） |
| 产品类型 | 脉冲输出扩展模块 |
| 输出通道数 | 典型 4 路独立脉冲输出（以实际手册为准） |
| 输出信号类型 | 高速脉冲 / 方向信号（适配步进 / 伺服驱动器） |
| 脉冲频率 | 最高达几十 kHz 量级（具体视版本与应用配置，以手册为准） |
| 背板电流负载 | 典型 <1A @ 5V DC（参考 1771 输出模块系列） |
| 隔离方式 | 光电隔离（通道‑逻辑，典型 1500V AC 级别，参考 1771‑OAD 等） |
| 接线臂型号 | 典型配套 1771‑WH 系列 16 点接线臂（以实际订货手册为准）+1 |
| 安装方式 | 1771 I/O 机架单槽插拔 |
| 工作温度范围 | 0–60°C（参考 1771‑OAD 等 1771 系列输出模块） |
| 存储温度范围 | −40–85°C（典型工业模块范围，以手册为准） |
专用脉冲输出架构：与普通数字输出模块不同，1771-OJ 内部集成专用脉冲生成与方向控制逻辑，可输出高频脉冲与方向信号，直接驱动步进电机驱动器或伺服驱动器的位置指令输入。在需要定长切割、送料、定位的场合，无需额外运动控制模块即可实现开环或半闭环定位，简化系统结构。多轴独立与同步能力：模块提供多路独立脉冲通道，每轴可单独设置脉冲频率、目标位置与加减速曲线，适合多轴独立运动；同时在需要时可通过 PLC‑5 程序实现多轴启动/停止同步，满足简单同步需求，减少对专用运动控制器的依赖。光电隔离与抗扰设计：参考 1771 系列输出模块的典型设计，1771-OJ 在背板逻辑与脉冲输出侧之间采用光电隔离，隔离耐压达 1500V 级别，在变频器、伺服驱动强干扰环境中，可有效抑制尖峰与地线回流对 PLC 主系统的影响。即插即用扩展与维护便利：1771-OJ 直接插入 1771 机架，与 PLC‑5 处理器通过背板高速交换数据，无需额外通信设置；配合 1771‑WH 等现场接线臂，更换模块时无需拆除现场硬线，大幅缩短停机维护时间+1。
1771-OJ 深度适配需要多轴步进 / 伺服定位但不愿投入专用运动控制器的老系统升级场景。在包装与印刷机械中，该模块常用于驱动横切、送料、纠偏等步进机构，通过脉冲串精确控制切长与位置，替代传统凸轮与离合器方案，提升定长精度与换单效率。
在纺织与印染后整理设备中，1771-OJ 可控制多单元导布辊与提升机构，实现多单元同步与微调，避免布面张力波动。在小型数控机床与专机改造中，模块为 X/Y/Z 轴步进或伺服提供脉冲指令，结合 PLC‑5 的逻辑控制，构成经济型运动控制系统。此外，在物流输送线的分拣与阻挡机构中，该模块也可用于高频动作的气缸或离合器的精确定位与节拍控制。
1771‑OJA：同系列输出扩展模块，侧重于扩展数字输出通道，常与 1771-OJ 共同构成“输出扩展 + 脉冲输出”组合，满足多路 DO 与多轴 PO 的混合需求
1771‑OAD：16 点交流输出模块，配 1771‑WH 接线臂，用于驱动接触器、电磁阀等 AC 负载，与 1771-OJ 分属不同执行回路+1
1771‑OBD：16 点直流源型晶体管输出模块，适用于驱动直流电磁阀与指示灯，是 1771-OJ 在纯数字量输出场景的补充
1771‑VHSC：超高速计数模块，与 1771-OJ 配合可构成“脉冲输出 + 高速计数”闭环，实现位置反馈与误差补偿
1771‑ASB：远程 I/O 适配器，用于将含 1771-OJ 的机架扩展至远程控制柜，构建分布式运动控制系统
1756‑OF4 / 1756‑OB16：ControlLogix 平台的模拟量 / 数字量输出模块，可作为系统整体升级时替代 1771-OJ 的现代方案
安装前准备：将 1771-OJ 插入 1771 机架前，必须确认机架背板 5V 电源已断开。脉冲输出对噪声与反射极其敏感，线缆应采用屏蔽双绞线，并尽量远离变频器输出与动力电缆；屏蔽层在机架端单点接地。接线时务必按手册确认脉冲 / 方向 / 使能信号的对应关系，错误接线将导致驱动器误动作甚至飞车。若模块配套 1771‑WH 接线臂，应确保接线臂型号与模块点数匹配，并紧固所有端子螺钉。维护建议：在步进 / 伺服运行不稳定时，首先观察 1771-OJ 面板指示灯状态，确认各通道是否被激活；再使用示波器检查脉冲波形是否畸变或丢失。若某轴脉冲丢失或抖动严重，应重点检查线缆屏蔽与接线端子是否松动，而非直接更换模块。长期运行后，建议定期紧固接线臂端子并检查背板连接器是否有氧化，防止接触电阻增大导致脉冲波形异常。
我们深知工业现场对运动控制可靠性的严苛要求，供应的 1771-OJ 均经过专业工控实验室的功能测试，覆盖脉冲输出频率、通道隔离耐压与长时间满载温升试验，确保每一模块在高频脉冲与复杂工况下仍能保持原生性能。我们承诺提供不少于 12 个月的源头质保，并配备精通 PLC‑5 架构的技术团队，为脉冲参数配置、接线设计与远程 I/O 扩展提供即时响应的专业支持，从根本上消除停机隐患与备件断供风险。
