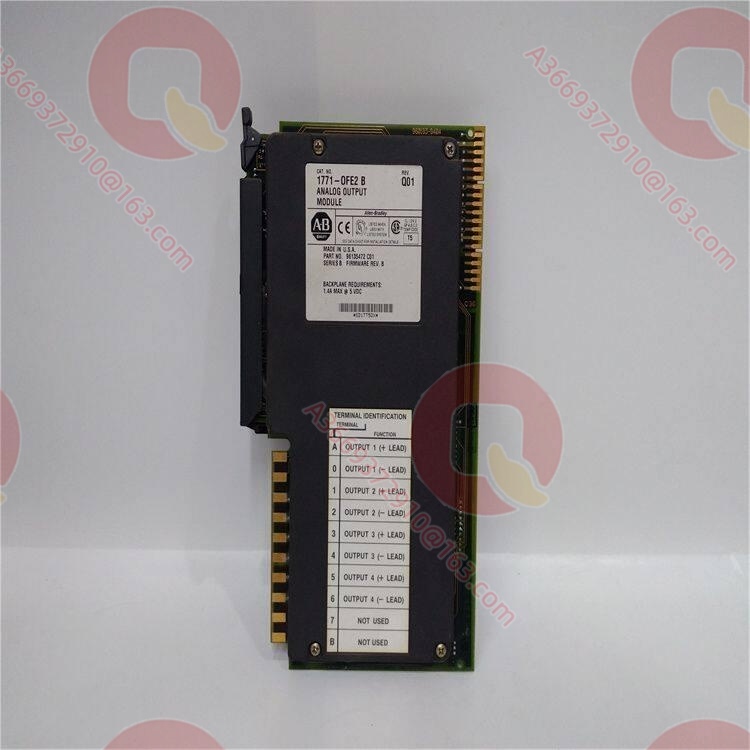

Allen‑Bradley 1771-OFE2 隔离型模拟量输出模块 1771-OFE2

产品概述

1771-OFE2 是 Allen‑Bradley PLC‑5 系列下的 4 通道隔离型模拟量输出模块，专为工业现场标准 4‑20mA 电流信号驱动而设计。在 1771 I/O 体系中，该模块定位为处理器与最终控制元件之间的关键模拟接口，承担将 PLC 内部数字量精确转换为 4‑20mA 电流信号并驱动调节阀、变频器等执行机构的核心任务。其核心价值在于每通道独立的电气隔离、12 位分辨率以及与 1771 机架的即插即用集成，为过程控制与 PID 调节提供了高可靠的输出通道。

在需要多回路独立调节的工况中，采用非隔离输出模块容易因接地回路或现场尖峰损坏整块模块。1771-OFE2 通过通道间及通道对背板的光电隔离，将单点故障限制在本通道内，避免一片模块失效导致多回路失控，显著提升了恶劣电气环境下的系统韧性。

技术规格

主要特点和优势

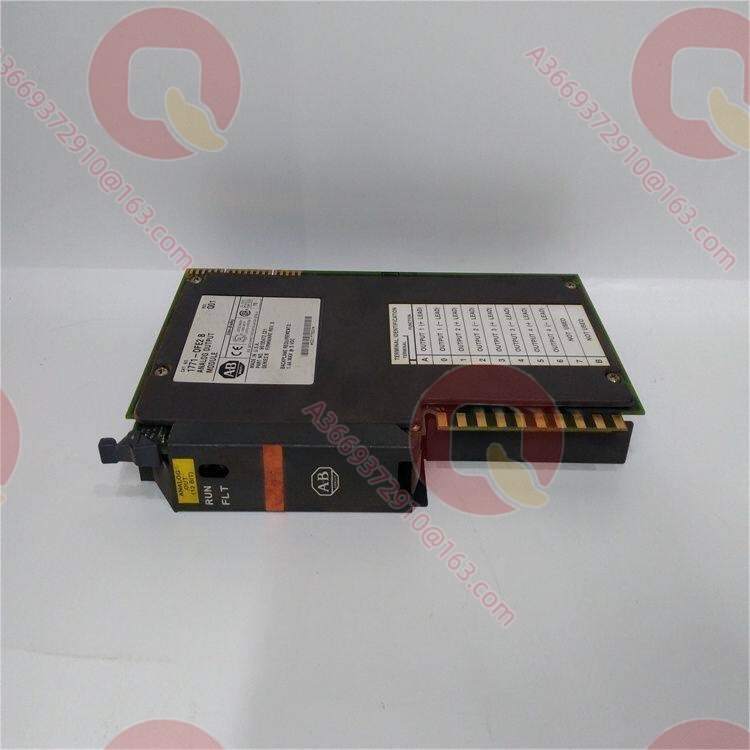

通道独立隔离与抗扰性：1771-OFE2 的每个输出通道均具备独立的电气隔离，通道间及通道对背板可承受 850–1000 V 瞬态电压，配合约 1500 V 光电隔离，有效阻断现场地线回路与尖峰反灌。在多阀集中控制、变频器与阀位信号共存的场景中，即使某通道负载短路或遭受浪涌，相邻通道与 PLC 处理器依然安全运行。高精度 12 位电流输出与快速建立：模块采用 12 位 DAC，提供 4–20mA 标准电流输出，1 LSB 对应约 1.2 µA，可满足绝大多数过程控制对分辨率与精度的要求；DAC 建立时间 ≤0.8 ms，自然二进制模式下 4 通道更新仅需 1.6 ms，对快速 PID 调节与多回路同步控制具有良好响应能力xiongbagk.cn+1。灵活的数据格式与工程单位换算：支持自然二进制与 BCD 两种数据格式，并可将原始数据转换为工程单位（如 °C、°F、GPM、PSI），减轻处理器侧的标定负担，便于操作员直接读取具有工程意义的设定值xiongbagk.cn+1。可维护设计与在线更换：模块配备 1771‑WC 现场接线臂，更换模块时无需拆除现场硬线，减少误接线风险与停机时间；启动时自检功能配合前面板 RUN/FLT 指示灯，帮助快速区分模块级与通道级故障，缩短排故周期xiongbagk.cn+1。

应用领域

1771-OFE2 深度适配以 4‑20mA 电流信号驱动最终控制元件的过程控制场景。在石化与化工装置中，该模块常用于控制调节阀、变频风机与电加热器，实现温度、压力、流量等闭环 PID 调节；通道隔离特性可在多回路共机架的工况下避免地线回路干扰与串扰，保证各回路独立稳定。

在电厂辅助系统与水处理工艺中，1771-OFE2 可为加药泵、风机导叶执行器等提供 4‑20mA 指令，对腐蚀性或潮湿环境下的长距离信号传输具有先天抗干扰优势。此外，在冶金加热炉风门、煤气调压站及造纸/涂料线的定量给料系统中，该模块也常作为 PLC‑5 与执行器之间的标准模拟输出接口，为多回路连续控制提供可靠驱动。

相关产品

1771‑OFE1：同系列 4 通道隔离型模拟量输出模块，仅支持电压输出（1–5V、0–10V、±10V），是 1771-OFE2 的纯电压输出版，适用于无需 4‑20mA 电流驱动的场合cnal.com
1771‑OFE3：同系列 4 通道模拟量输出模块，支持电压/电流多量程输出，属于 1771-OFE2 的多量程增强型号baidu.com
1771‑IFE：同系列模拟量输入模块，支持 16 路单端 / 8 路差分输入，常与 1771-OFE2 配套构成完整闭环控制站sysmee.com
1771‑IFM：同系列快速毫伏输入模块，用于热电偶等微弱信号采集，与 1771-OFE2 组合可实现温度/压力等变量的采集与控制cnplcdcs.com
1771‑ASB：同系列远程 I/O 适配器，用于将包含 1771-OFE2 的机架扩展至远程控制柜，构建分布式模拟量控制系统
1756‑OF4：ControlLogix 平台 4 通道模拟量输出模块，可作为系统升级时 1771-OFE2 的高性能替代方案

安装与维护

安装前准备：将 1771-OFE2 插入 1771 机架前，必须确认机架背板 5V 电源已断开。由于模块为 4‑20mA 电流输出，现场负载的公共端应接至电源 0V，并确保接线臂 1771‑WC 的各通道接线不交叉、不短路。建议使用屏蔽双绞线（如 Belden 8761）连接至阀位器或变频器，屏蔽层在机架侧单点接地以抑制共模干扰xiongbagk.cn+1。键控带必须按手册设置在引脚 10–12 与 26–28 之间，防止错插损坏背板xiongbagk.cn。维护建议：若某通道输出电流异常或恒为 0/满度，应先断开外部负载，用万用表检查回路阻抗与供电，再利用编程软件读取通道诊断信息，区分是外部接线故障还是模块内部故障。若 RUN 指示灯熄灭且 FLT 灯亮，多为模块内部自检失败，需更换 1771-OFE2；更换时只需拔下 1771‑WC 接线臂并整体移至新模块，无需逐根拆线，大幅缩短恢复时间xiongbagk.cn+1。

产品保障

我们供应的 1771-OFE2 均经过专业工控实验室的全面测试，测试项目包括 4 通道 4‑20mA 输出线性度、隔离耐压、DAC 建立时间与满载温升，确保每一模块在驱动高感性与长线缆负载时仍保持原生性能。我们承诺提供不少于 12 个月的源头质保，并配备精通 PLC‑5 架构的技术团队，为块传输配置、接地设计与远程 I/O 扩展提供即时响应的专业支持，从根本上消除停机隐患与备件断供风险。
