1771-ASB1771-ASB

产品概述

1771-ASB 是罗克韦尔自动化 PLC‑5 / 1771 平台下的远程 I/O 适配器模块，用于将 1771 I/O 机架作为远程子站接入 PLC‑2、PLC‑3、PLC‑5 等处理器的远程 I/O 链路nexinstrument.com。在分布式架构中，该模块承担背板并行 I/O 与串行远程链路之间的桥接角色，解决了长距离 I/O 布线成本高、信号易受干扰以及本地扩展距离受限的痛点nexinstrument.com。

通过 1770‑CD 双绞线远程 I/O 电缆，1771-ASB 可在最高 230.4 kbps 波特率下将远程机架最远扩展至 10,000 英尺（约 3048 m），并支持 1/2 槽、1 槽、2 槽三种寻址方式，灵活适配 8、16、32 点不同密度的 I/O 模块组合nexinstrument.com+1。配合前面板三个状态指示灯与拨码开关配置，该适配器可在工业现场快速完成地址设定与故障定位，是构建大中型 PLC‑5 分布式 I/O 系统的核心链路节点。

技术规格

主要特点和优势

长距离分布式扩展：1771-ASB 通过远程 I/O 双绞线将 I/O 机架延伸至最远 10,000 英尺，在大型厂区水处理、长距离输送线等场景中，显著降低电缆与桥架成本，同时减少主干线缆数量nexinstrument.com+1。

多速率与距离平衡：支持 57.6 kbps / 115 kbps / 230.4 kbps 三档波特率，可根据实际距离与负载在速度和可靠性之间灵活权衡：长距离用 57.6 kbps 保证抗噪能力，短距离用 230.4 kbps 提升数据吞吐artisantg.com。

灵活寻址与 I/O 混搭：1/2 槽、1 槽、2 槽寻址模式配合 4–32 点 I/O 模块任意混插，使同一物理机架既能容纳高密度 32 点模块，又能兼容少量 8 点或特殊功能模块，最大化利用 I/O 映像表空间nexinstrument.com+1。

免拆线维护设计：1771‑WB 接线臂可翻转打开，更换 1771-ASB 时无需拆除现场接线，减少停机时间与接线错误风险nexinstrument.com。

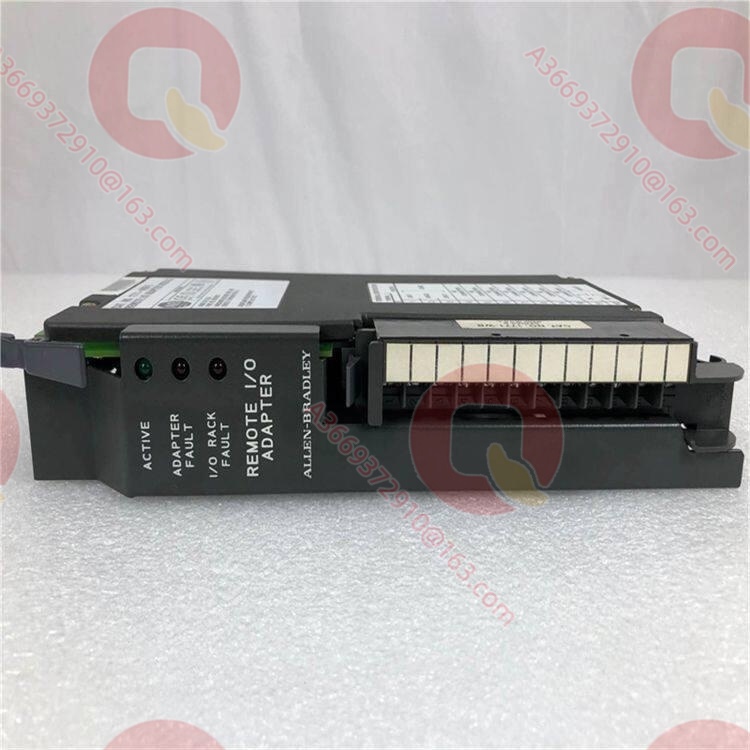

增强诊断与兼容性：前面板 ACTIVE / ADAPTER FAULT / I/O RACK FAULT 三灯指示，可快速定位适配器本体、机架或链路故障；同时支持 Series B 仿真模式，兼容 PLC‑2/3 旧型扫描器，便于老系统逐步升级nexinstrument.com+1。

应用领域

在大型水处理与泵站管网中，1771-ASB 将远程阀岛与 1771 I/O 机架通过双绞线接入 PLC‑5 处理器，利用长距离扩展能力将分散的阀门站集中到同一远程链路，减少主干电缆数量，并借助多档波特率在噪声与距离之间取得平衡nexinstrument.com+1。

在汽车车间输送线与机器人工作站群，各远程站的 1771-ASB 将 1771 I/O 机架接入远程 I/O 主干，PLC‑5 通过同一链路对多台滑橇输送机、安全门与信号塔进行集中联锁，相比点对点接线大幅简化布线与维护nexinstrument.com。

在冶金辅助传动与物料输送控制区，设备分布广且电磁环境恶劣，1771-ASB 采用双绞线远程 I/O 与良好接地设计，在变频器与高压开关附近仍保持稳定通信，配合三灯诊断可快速定位链路故障，减少巡检时间nexinstrument.com。

在造纸与印刷机械的多传动段同步系统中，1771-ASB 作为远程 I/O 适配器，将多段传动柜的 1771 I/O 映射到 PLC‑5 的映像表，满足张力与套准控制对中距离分布式 I/O 的需求，同时利用 1/2 槽寻址优化 I/O 映像表空间nexinstrument.com+1。

相关产品

1771‑AS：早期远程 I/O 适配器型号，仅支持 2 槽寻址与 8 点 I/O，功能和灵活性低于 1771-ASB，多见于老系统升级场景nexinstrument.com。

1771‑ACN：ControlNet 远程 I/O 适配器模块，采用同轴 ControlNet 介质与确定性令牌调度，适合对实时性要求更高的多轴同步与复杂联锁系统，与 1771-ASB 同属 1771 远程 I/O 家族但通信链路不同nexinstrument.com。

1771‑SN：Sub I/O 扫描器模块，可在远程 I/O 链路下进一步扩展子 I/O 网络，与 1771-ASB 配合实现多级分布式 I/O 架构nexinstrument.com。

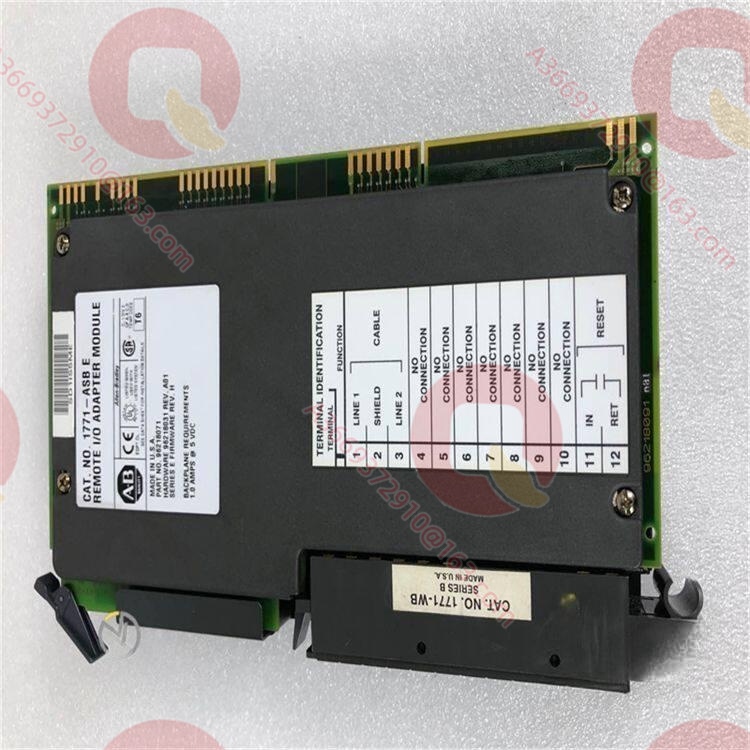

1771‑WB：现场接线臂，为 1771-ASB 提供远程 I/O 电缆连接端子与机架重启按钮接口，支持翻转开启，实现免拆线更换适配器nexinstrument.com。

1770‑CD：远程 I/O 双绞线电缆，用于连接 1771-ASB 与 PLC‑2/3/5 的远程 I/O 扫描器端口，是构建远程链路的关键介质nexinstrument.com。

1771‑P7：槽电源模块，为包含 PLC‑5 处理器的 1771 机架提供稳定供电，与 1771-ASB 所在远程机架的电源配合使用nexinstrument.com。

安装与维护

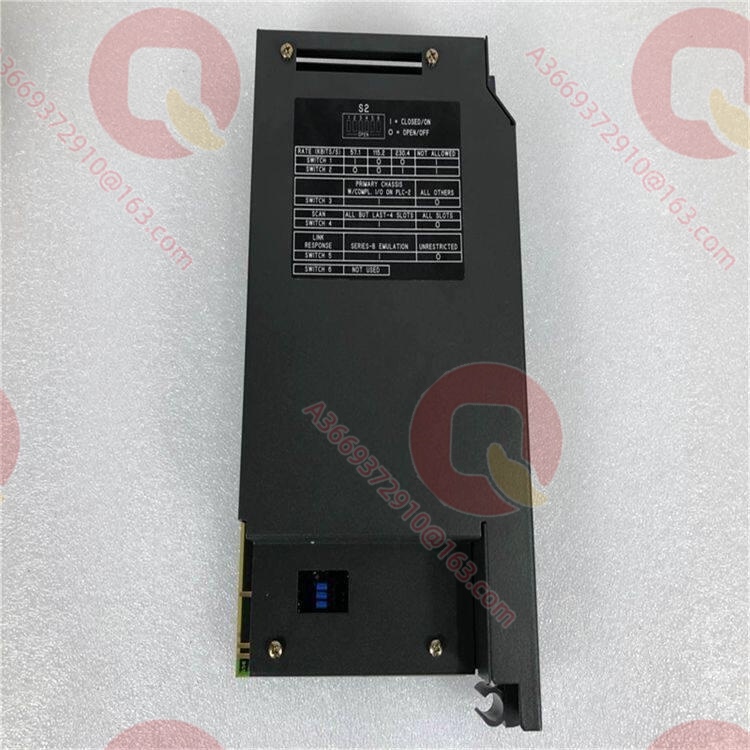

安装前准备：1771-ASB 必须安装在 1771 I/O 机架最左侧槽位，并通过 S1/S2 拨码开关设定 I/O 机架号、首 I/O 组号、波特率及扫描模式nexinstrument.com+1。远程 I/O 电缆需使用 1770‑CD 双绞线，并在链路两端正确安装终端电阻，否则易因波特率与长度变化引发通信失败100y.com.tw。机架背板开关需按选定寻址模式（1/2 槽、1 槽、2 槽）配置，否则 16/32 点模块地址映射可能错位nexinstrument.com。

维护建议：利用前面板 ACTIVE / ADAPTER FAULT / I/O RACK FAULT 三灯状态，可快速判断是适配器本身、远程链路还是 I/O 机架故障nexinstrument.com。若出现间歇性通信丢包或误码，应首先检查远程 I/O 电缆屏蔽与终端电阻，再通过软件查看扫描器诊断计数器定位问题节点100y.com.tw。更换 1771-ASB 时，只需翻转 1771‑WB 接线臂，无需拆除现场接线，可显著缩短停机窗口。

产品保障

我们针对 1771-ASB 提供贴合远程 I/O 链路特性的深度质保与备件保障。所有库存备件在出库前均经过远程 I/O 通信压力测试与背板满载寻址验证，确保在 0…60 °C 工业环境下的链路稳定性与抗噪能力nexinstrument.com+1。依托深耕工控网络的技术团队，我们不仅承诺 1771-ASB 的 12 个月原厂级质保与极速交付，更提供远程 I/O 拓扑规划、波特率选择与终端电阻配置等现场级技术指导，彻底消除分布式 I/O 系统的备件断供与排障焦虑。
