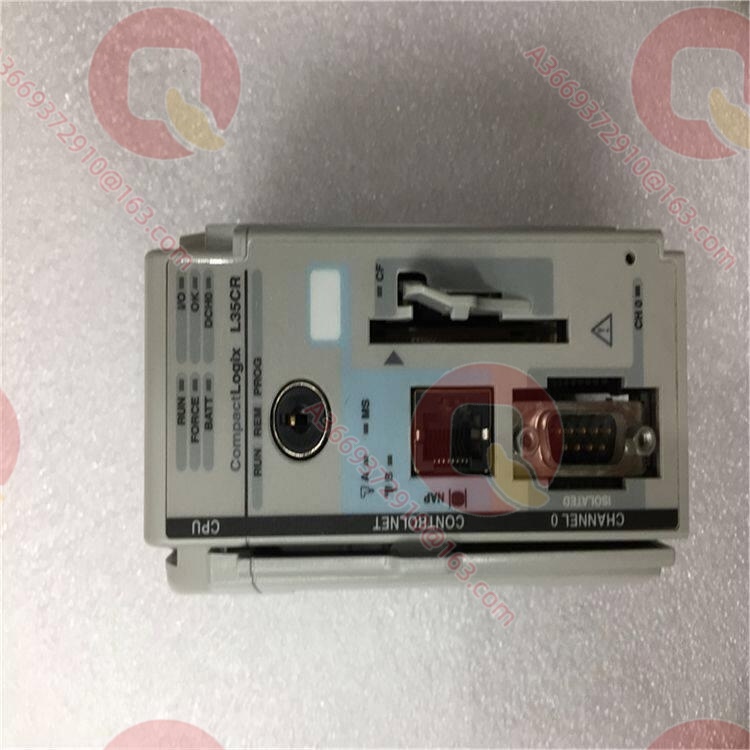

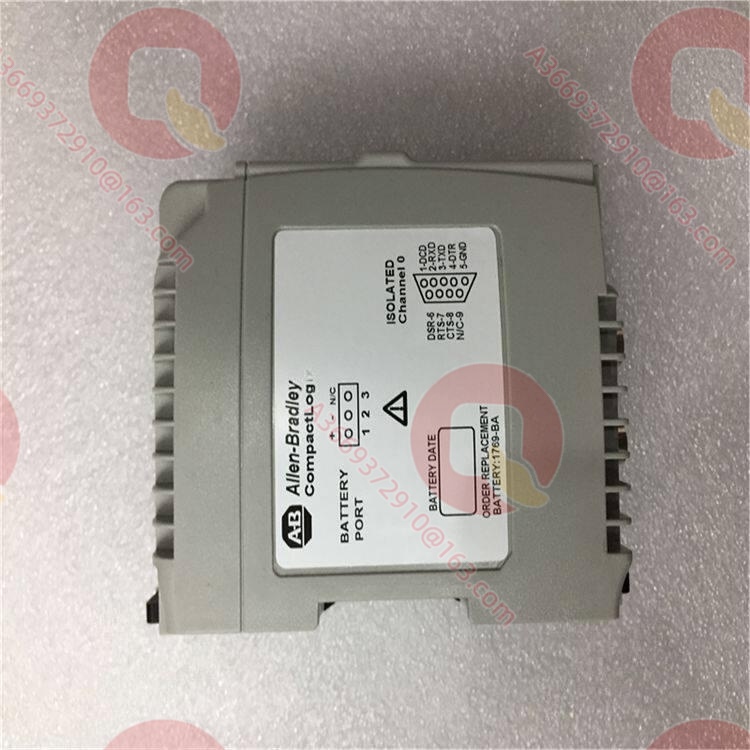

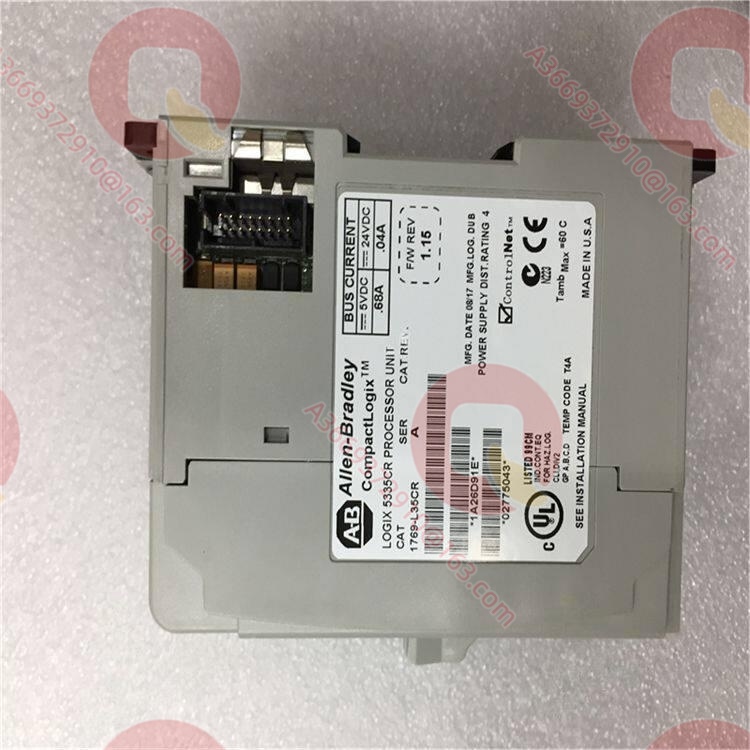

Allen‑Bradley 1769-L35CR 模块化可编程自动化控制器 1769-L35CR

产品概述

1769-L35CR 是罗克韦尔自动化 CompactLogix 模块化控制器系列中集成 ControlNet 通信接口的高性能型号，特别针对需要确定性数据调度的中大型分布式控制场景。该控制器本体不携带嵌入式 I/O，但支持最多 30 个 1769 系列 I/O 模块本地扩展，可覆盖数字量、模拟量及特殊功能模块，满足复杂工艺对信号类型与点数的灵活组合需求。

在网络架构中，1769-L35CR 通过内置 ControlNet 接口接入同轴电缆网络，利用令牌调度机制实现微秒级确定性通信，彻底规避了以太网 CSMA/CD 机制带来的随机延迟，非常适合多控制器间严格同步与联锁保护。1.5 MB 用户内存为较大规模逻辑与数据运算提供充足空间，而双路 RS‑232 串口则兼顾传统设备接口与编程维护需求。对于要求高可靠性的过程控制与运动协同，1769-L35CR 提供了兼具确定性与扩展性的 ControlNet 主控节点方案。

技术规格

主要特点和优势

确定性 ControlNet 通信：1769-L35CR 通过 ControlNet 令牌调度网络，在多节点竞争访问的场景下仍保持可预测的通信周期。对于多轴同步、高速联锁等对抖动敏感的应用，这种确定性远优于普通以太网，确保工艺节拍的严格刚性rockwellautomation.com。

冗余介质高可靠性：内置 ControlNet 端口支持双通道同轴电缆（A/B 通道）冗余接入，即便单根同轴缆被机械损伤或接头氧化，网络仍可通过另一条链路维持通信，显著降低因物理层故障导致的非计划停机rockwellautomation.com+1。

大规模本地 I/O 扩展：最多支持 30 个 1769 模块、3 组 I/O 银行的本地扩展，数字量与模拟量模块可任意混搭，对大型机组或多工艺段设备能够集中控制，减少远程子站数量与网络层级rockwellautomation.com。

双串口与 CompactFlash 备份：双路隔离 RS‑232 串口可同时连接 HMI、条码扫描器等传统串行设备，而 CompactFlash 卡提供项目与标签数据的非易失备份，在掉电或维护期间保障程序与关键参数的安全rockwellautomation.com+1。

宽温与强电磁兼容设计：0…60 °C 工作温度与 IEC 61000 系列抗扰度设计，使 1769-L35CR 能在变频器密集、谐波严重的配电室或潮湿泵房中长期运行，满足严苛工业环境对控制器硬件可靠性要求rockwellautomation.com。

应用领域

在大型水处理与管网泵站中，1769-L35CR 的 ControlNet 同轴网络对潮湿与强电磁干扰具有天然优势，其确定性调度保证多台水泵启停指令严格同步，避免管网水锤；冗余介质则确保单条同轴缆故障时阀门控制指令不中断，保障供水安全rockwellautomation.com。

在汽车车间输送线与机器人工作站群，各子站的 1769-L35CR 通过 ControlNet 在毫秒级周期内交换滑橇位置与联锁信号，彻底避免随机网络延迟导致的碰撞事故，冗余同轴链路进一步提升产线可用性rockwellautomation.com。

在冶金连铸与轧钢辅助控制区，设备分布广且电磁环境恶劣，1769-L35CR 利用双通道冗余 ControlNet 构成高可靠闭环网络，即使单根同轴缆被机械砸断，关键辊道速度与夹紧指令仍能零中断传输，保障连续生产rockwellautomation.com。

在造纸与印刷机械的多传动同步系统中，1769-L35CR 作为 ControlNet 主控节点，为多个传动站提供微秒级时间同步，确保张力与套准控制对时间精度的苛刻要求，同时 1.5 MB 内存支撑复杂工艺逻辑与大量数据记录rockwellautomation.com。

相关产品

1769‑L32C：同系列 ControlNet 控制器，用户内存 750 KB，I/O 扩展上限 16 模块，适用于中小规模确定性网络场景，为 1769‑L35CR 的降级替代方案rockwellautomation.com+1。

1769‑L35E：同代 EtherNet/IP 控制器，同样 1.5 MB 内存与 30 模块扩展能力，适合不需要确定性调度但需要 IT 融合的以太网架构rockwellautomation.com+1。

1769‑PA4：系统电源模块，为 1769‑L35CR 及其本地 I/O 模块提供 5V/24V 背板供电，是本地背板运行的前提rockwellautomation.com。

1769‑CRR1 / 1769‑CRL1：右侧/左侧扩展电缆，用于将 1769‑L35CR 的 I/O 银行扩展到第二、第三组，实现跨柜分布式部署rockwellautomation.com。

1769‑SDN：DeviceNet 扫描器模块，可与 1769‑L35CR 配套接入 DeviceNet 设备，将底层设备数据映射到 ControlNet 主干rockwellautomation.com。

1769‑ECR / 1769‑ECL：右侧/左侧端盖，用于终结 1769 背板总线，是 1769‑L35CR 所在 I/O 组的必备组件rockwellautomation.com。

安装与维护

安装前准备：在部署 1769‑L35CR 时，必须确保其位于 I/O 银行最左侧，并在 4 个槽位以内配置 1769‑PA4 等电源模块，以满足背板供电距离要求rockwellautomation.com。ControlNet 网络需使用专用同轴缆与 75 Ω 终端电阻，干线两端必须正确终接；通过前面板旋转开关设定唯一节点地址，避免网络地址冲突rockwellautomation.com。使用扩展电缆跨越多组 I/O 时，每组必须配备独立电源，并核算 5V 背板总电流，防止压降导致模块掉线rockwellautomation.com。

维护建议：定期检查 ControlNet BNC 接头与同轴缆，潮湿环境易导致接头氧化，引发 CRC 错误与丢包，建议每年检查并必要时重做接头rockwellautomation.com。控制器内部 1769‑BA 电池应按 3 年周期进行预防性更换，避免掉电导致用户程序与标签值丢失rockwellautomation.com。若网络节点频繁掉线，应利用 RSLinx 查看 ControlNet 诊断计数器，定位物理层受损或阻抗失配段落，并优先检查 1769‑L35CR 的 A/B 通道连接状态rockwellautomation.com。

产品保障

我们针对 1769‑L35CR 提供面向 ControlNet 确定性网络场景的深度质保与备件保障。所有库存备件在出库前均经过 ControlNet 通信压力测试与背板满载寻址验证，确保在 0…60 °C 工况与强电磁环境下的网络连通率与数据完整性rockwellautomation.com。依托深耕工业网络的技术团队，我们不仅承诺 1769‑L35CR 的 12 个月原厂级质保与极速交付，更提供 ControlNet 拓扑规划、冗余介质配置及扩展电缆布线等现场级技术指导，彻底消除确定性控制系统的备件断供与排障焦虑。
