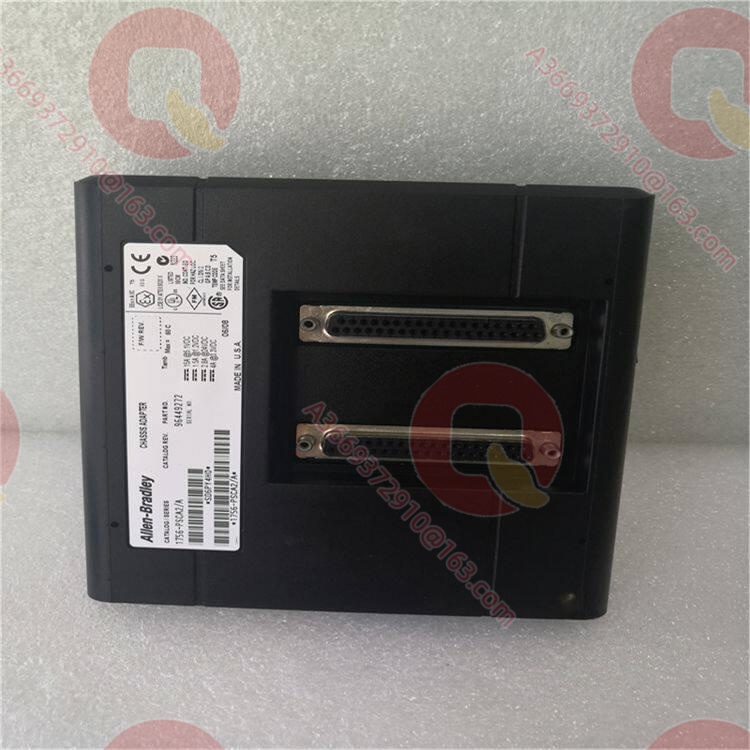

Allen-Bradley 1756-PSCA2 冗余电源机架适配器模块 1756-PSCA2

产品概述

Allen-Bradley 1756-PSCA2 是 ControlLogix 冗余电源系统中的机架适配器模块，用于将两台冗余电源（如 1756-PA75R / 1756-PB75R）的输出汇流后，接入 Series B ControlLogix 机架背板的单一电源连接器rockwellautomation.com+1。在要求 7×24 小时连续运行的关键工况中，单电源模块故障往往直接导致整站停机，而 1756-PSCA2 通过物理级的双路电源汇流与自动负载均分，使系统在一台电源失效时仍能维持背板 1.2V / 3.3V / 5.1V / 24V 全部输出不中断，从根本上消除了供电单点故障。

该模块本身为无源被动器件，不提供逻辑控制功能，其核心价值在于高可靠的功率汇流与电气隔离。1756-PSCA2 的 1.2V / 3.3V / 5.1V / 24V 各档背板电流容量分别为 1.5 A / 4 A / 15 A / 2.8 A，足以支撑中高密度 ControlLogix 站的处理器与 I/O 模块同时工作rockwellautomation.com。对于电力、石化等不允许控制站“断电停机”的应用，它是构建高可用供电架构的关键硬件基石。

技术规格

主要特点和优势

双路冗余汇流与自动均流：1756-PSCA2 将两台冗余电源的输出汇合到同一背板电源连接器，并实现自动负载均分rockwellautomation.com。当一台电源失效或掉电时，另一台在毫秒级承担全部负载，且各档背板电压不跌落，避免控制器复位与 I/O 误动作，显著提升供电可用性。

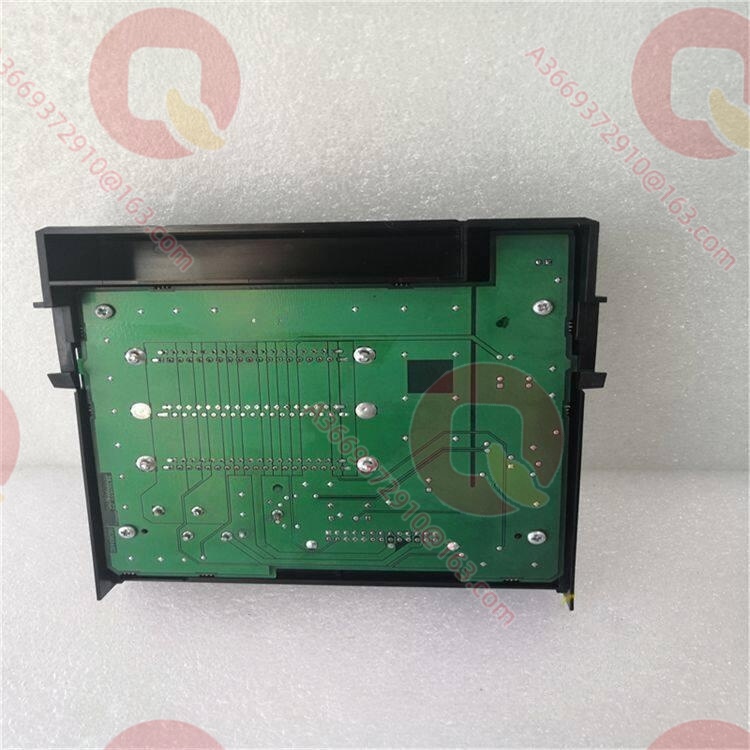

无源被动架构与高可靠性：作为无源模块，1756-PSCA2 内部不含有源逻辑器件，主要功能由 PCB 走线、汇流排与连接器实现，故障点极少。配合加强绝缘设计（250V 连续，3250V DC 型式试验），在工业级电磁与过压环境下仍能长期稳定运行rockwellautomation.com。
高背板电流容量与多档电压支持：5.1V 通道 15 A 的电流容量可覆盖多模块、高 I/O 密度 ControlLogix 站的背板功耗需求rockwellautomation.com。1.2V / 3.3V / 24V 通道为控制器、通信模块与现场传感器提供完整供电方案，无需外扩额外电源。
报警器接口与状态可视：模块内部集成固态继电器，可外接报警电路（Annunciator），将电源状态反馈给输入模块或 HMIrockwellautomation.com。运维人员可直接读取电源与适配器状态，而非仅靠电源面板指示灯判断，缩短故障定位时间。
兼容 Series B 标准机架：1756-PSCA2 专为 ControlLogix Series B 机架设计，与 1756-A4/A7/A10/A13/A17 等标准机架配合使用rockwellautomation.com。在现有标准机架基础上，只需增加冗余电源、适配器与 1756-CPR2 电缆，即可完成从单电源到冗余电源的改造，无需更换机架。

应用领域

在大型火力发电厂机炉控制系统中，1756-PSCA2 配合两台 1756-PA75R 交流冗余电源，为 1756-A10/A13 机架内的处理器、EtherNet/IP 通信模块与多块 I/O 提供冗余背板电源；当厂用电切换或单台电源故障时，控制站仍可稳定运行，避免因短暂掉电导致停机或联锁误动。在石化装置的 ESD / SIS 控制站中，该适配器为安全相关控制器与安全 I/O 提供冗余供电，满足 SIL 要求的电源容错架构。对于冶金轧线传动控制与长距离输送机控制站，1756-PSCA2 在一侧电源维护或故障时，保证另一侧电源自动接管全部负载，避免因供电中断造成的非计划停线与质量事故。

相关产品

1756-PA75R：配套使用，75W 交流冗余电源模块（AC 输入）
1756-PA75RK：配套使用，带敷形涂层的 75W 交流冗余电源
1756-PB75R：配套使用，75W 直流冗余电源模块（DC 输入）
1756-PB75RK：配套使用，带敷形涂层的 75W 直流冗余电源
1756-CPR2：配套使用，冗余电源电缆（0.91 m），用于电源到 1756-PSCA2 的连接rockwellautomation.com
1756-PSCA2K：同系列，带敷形涂层的冗余电源机架适配器，用于腐蚀性环境rockwellautomation.com
1756-PSCA2XT：同平台，适用于 ControlLogix-XT 冗余电源的机架适配器（宽温型）rockwellautomation.com

安装与维护

安装前准备：在安装 1756-PSCA2 前，必须确认机架为 Series B 型号（如 1756-A7/B、A10/B 等），并在机架左侧预留冗余电源适配器位置rockwellautomation.com。两台冗余电源通过 1756-CPR2 电缆分别接入适配器上、下两个电源端口，接线时注意线缆类别为 3 类，弯曲半径不小于 12.7 cm（5.0 in.）rockwellautomation.com。报警器接线采用 0.25…2.5 mm²（22…14 AWG）铜导线，绝缘耐温 ≥90 °C，最大长度 10 mrockwellautomation.com。
维护建议：日常巡检时，通过电源面板指示灯与外接报警器状态判断 1756-PSCA2 与冗余电源的工作情况；若发现一路电源失效报警，应尽快在计划停机窗口更换故障电源，避免单电源长期运行失去冗余。更换电源或电缆时，务必先断开上级电源，确认背板电压完全释放后再操作，严禁带电插拔 1756-CPR2 电缆与适配器连接器。

产品保障

针对 1756-PSCA2 这类冗余供电架构中的关键汇流模块，我们执行严格的出厂绝缘耐压测试与背板满载温升试验，确保 250V 加强绝缘与 3250V DC 型式试验裕量满足工业现场要求rockwellautomation.com。所有发货模块均通过 Rockwell 原厂功能测试，并附带完整认证信息（c-UL-us、CSA、CE、ATEX、IECEx、KC、EAC、CCC 等）rockwellautomation.com+1。我们承诺提供原厂级质保与充足现货储备，对紧急停机场景提供极速发货，并由资深自动化工程师提供冗余电源配置、机架负载计算与接地设计指导，确保您的 ControlLogix 站供电架构安全、可靠、可扩展。
