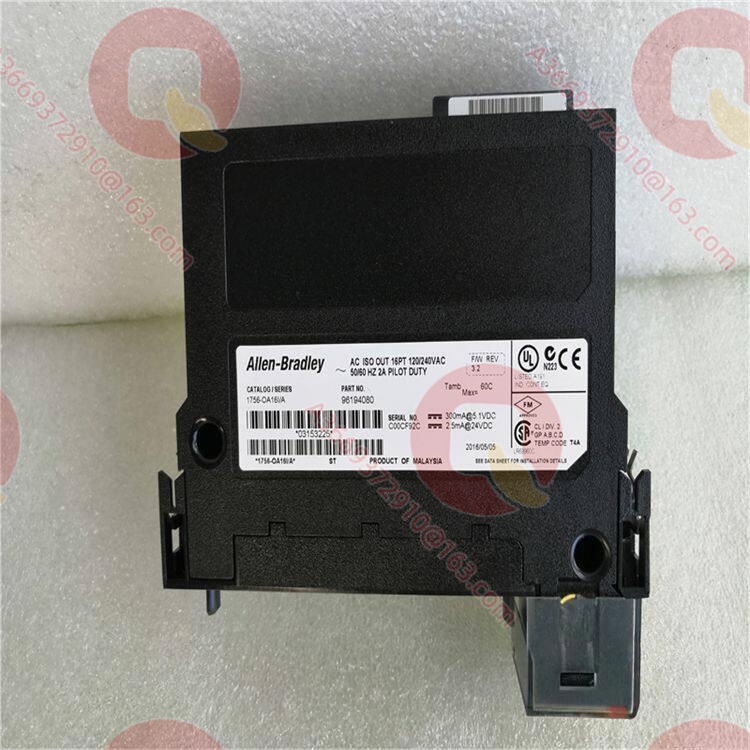

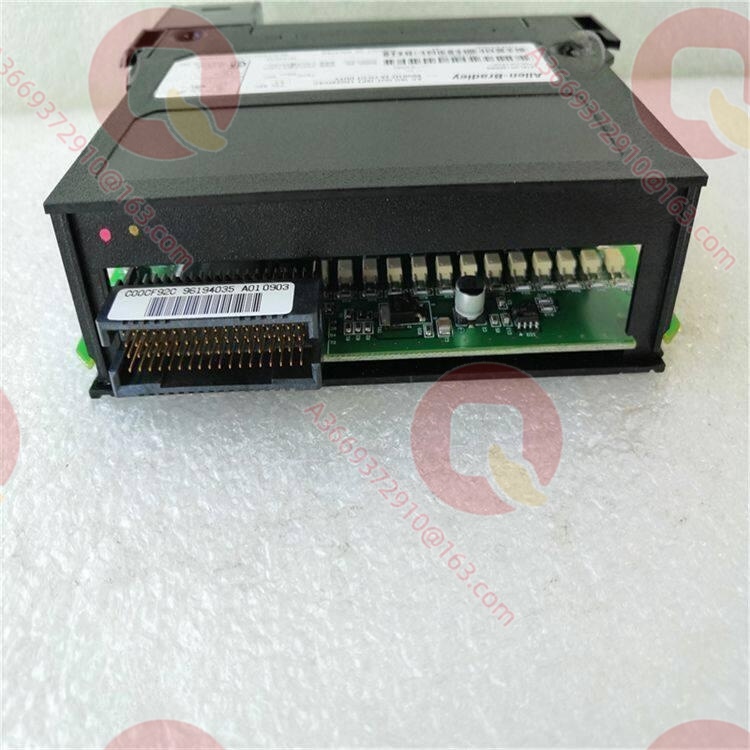

Allen-Bradley 1756-OA16I 交流隔离型数字输出模块 1756-OA16I

产品概述

Allen-Bradley 1756-OA16I 是 ControlLogix 平台下的一款 16 通道交流数字输出模块，其名称中的 “I” 代表点对点电气隔离。在复杂的工业电气环境中，不同回路之间往往存在地电位差或交叉干扰，1756-OA16I 专为解决这一痛点而设计。每个输出通道均具备独立的电气隔离，允许不同通道分别连接至不同的交流相线或独立电源，彻底杜绝了非隔离模块常见的共地回流与相间短路风险，极大提升了系统在恶劣工况下的生存能力。

作为过程控制与离散制造领域的关键执行接口，1756-OA16I 额定工作电压为 120V AC，单通道输出能力达 2A。它采用固态双向可控硅（TRIAC）作为输出切换元件，相比传统的机械继电器，具有无电弧、无机械磨损、响应速度快的显著优势。无论是驱动大容量的交流接触器、电磁阀，还是高频切换的指示灯阵列，该模块都能提供长寿命、免维护的硬线输出保障，是电力、冶金等行业老旧系统改造与新建项目的优选硬件。

技术规格

主要特点和优势

点对点电气隔离架构：1756-OA16I 最大的技术壁垒在于每通道独立隔离。这意味着通道 1 可以接入 A 相交流电，而通道 2 可以接入 B 相交流电，各回路的参考地完全悬空解耦。这种设计从根本上消除了地环路电流引起的误触发，也避免了因单点对地短路导致整块模块输出瘫痪的级联故障。
固态输出与高频响应：摒弃传统的机械触点，模块内部采用双向可控硅进行通断控制。这不仅消除了触点电弧对防爆环境的威胁，更实现了微秒级的响应速度，使其能够胜任需要精确相位控制或高频脉冲驱动的交流负载场景，同时免去了继电器线圈老化带来的定期更换成本。
漏电流精细管控：针对可控硅固有的断态漏电流特性，1756-OA16I 将其严格控制在 2mA 以内。配合模块内置的阻容吸收回路，有效抑制了交流负载关断瞬间的浪涌电压与感性负载反电动势，防止灵敏型微型继电器或指示灯出现关断后的“鬼影”微亮现象。

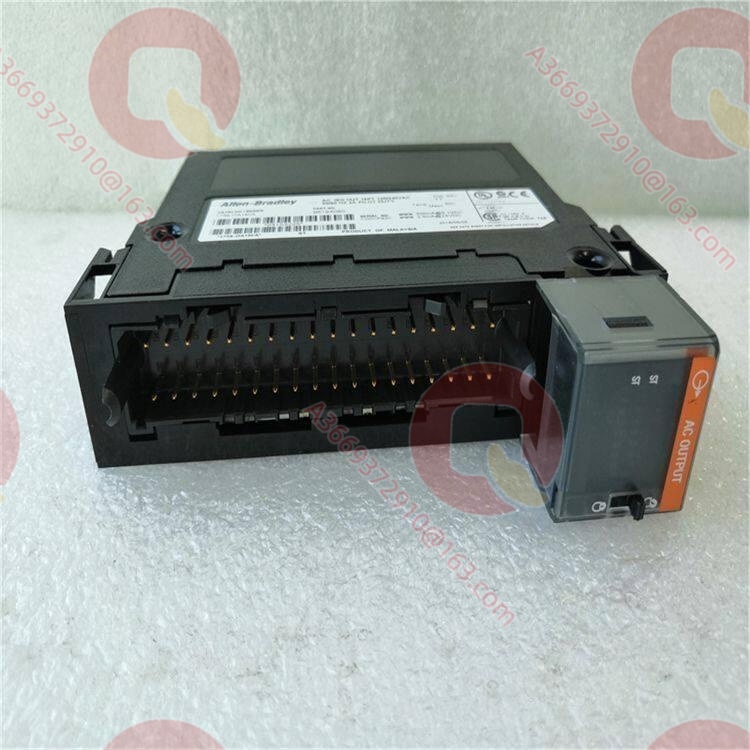

运维热插拔兼容：模块支持 ControlLogix 标准的可拆卸端子块（RTB），在更换 1756-OA16I 时无需拆除现场硬接线，仅需拔下端子块即可完成硬件更替，配合面板上的通道级状态指示灯，极大缩短了排故与停机时间。

应用领域

在大型火力发电厂的厂用电系统中，1756-OA16I 常用于驱动分散在不同配电段的高压断路器合闸线圈与信号继电器，点对点隔离特性完美适配了各段母线间存在的电位差，防止跳闸回路串电引发拒动；在冶金行业的连铸冷却水阀门控制上，该模块独立驱动多路气动电磁阀，即便某一阀门线圈对地短路，也不会波及其他冷却回路的正常工作。此外，在智能楼宇的空调机组控制与污水处理的泵阀联动中，1756-OA16I 能够直接切换不同相位的 120V 交流负载，省去了大量中间隔离继电器的硬接线空间，使控制柜内部逻辑更加清晰且易于维护。

相关产品

1756-OA16：同系列，16通道交流输出模块（分组隔离，非点对点隔离）
1756-OW16I：同平台，16通道隔离型继电器输出模块
1756-TBCH：配套使用，36针弹簧式可拆卸端子块
1756-TBS6H：配套使用，36针弹簧式可拆卸端子块（直角出线）
1756-IA16I：同平台，16通道隔离型交流输入模块
1756-A4：配套使用，4槽ControlLogix标准机架

安装与维护

安装前准备：在将 1756-OA16I 推入机架前，必须确认可拆卸端子块（RTB）的锁紧机构已完全扣合在模块底部，防止接触不良导致输出拉弧。针对不同的交流负载类型（如接触器线圈等感性负载），需在负载两端就近并联 RC 阻容吸收器或压敏电阻，以吸收反电动势，保护模块内部可控硅不被击穿。
维护建议：在长期运行后，可控硅可能会因热疲劳导致漏电流微增。若现场发现某通道负载在逻辑关断时仍有残余电压或微亮，可使用钳形表测量 1756-OA16I 对应端子的输出漏电流，若超过 2mA 阈值，建议排查负载绝缘并考虑更换模块。日常巡检时需关注模块外壳温度，确保散热风道无遮挡，避免因环境温度超标引发输出降额。

产品保障

针对 1756-OA16I 这类核心执行级模块，我们执行严苛的出厂前检测流程，涵盖通道间耐压绝缘测试与满载温升试验，确保每一路隔离屏障都能抵御工业级瞬态过压冲击。我们承诺提供符合原厂标准的质量保证与全天候备件供应，针对紧急停机事故提供极速发货响应，并由资深电气工程师提供接线指导与浪涌防护方案，确保您的控制系统输出级坚如磐石。
