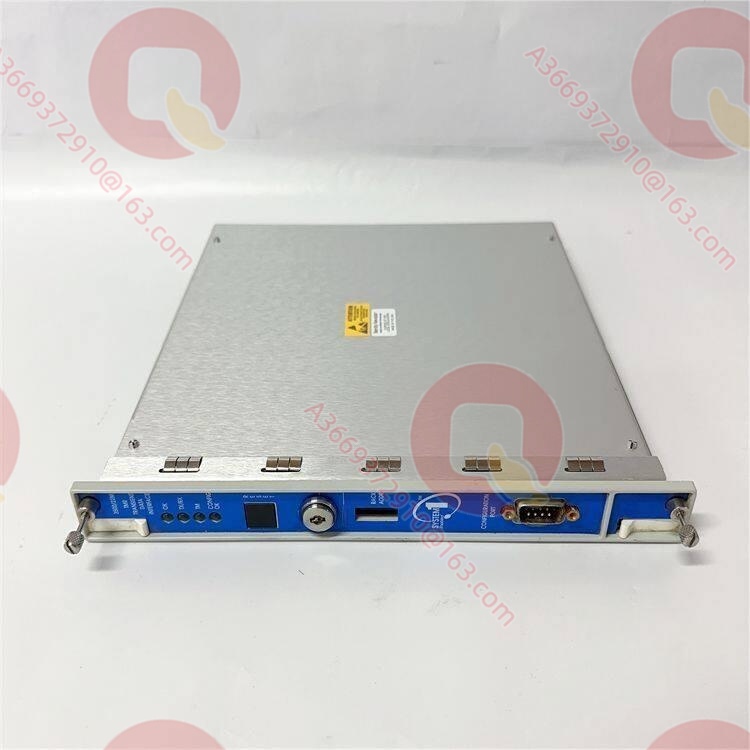

Bently Nevada 138607-02 3500/22M TMR 瞬态数据接口模块 138607-02

产品概述

138607-02 是 Bently Nevada 3500/22M 瞬态数据接口（TDI）模块的 TMR（三重冗余）版本备件，官方备件体系将其定义为 “TMR Transient Data Interface Module”（与 288055-02 对应），而 138607-01（对应 288055-01）为标准（非 TMR）版 TDIplcdcspro.com+1。3500/22M TDI 是 3500 监测系统与兼容软件（System 1 状态监测诊断软件及 3500 组态软件）之间的接口，整合了 3500/20 RIM 的机架接口功能与 TDXnet 等通信处理器的数据采集能力，安装于机架 1 号槽位（紧邻电源）runshengplc.com。TMR 版本在三重冗余配置的 3500 机架中运行，与 TMR 监测模块（如 3500/32M、3500/45 双重表决配置）协同工作，TM LED 指示 TMR 模式状态changxinrobot.com。其核心价值在于为 TMR 保护架构的 3500 机架提供冗余化的数据采集与组态接口，是高关键度机组保护系统的标准数据链路组件。特此更正：此前文档中"138607-01 未列入官方备件清单"的表述有误——官方备件清单明确包含 138607-01（标准 TDI）与 138607-02（TMR TDI）两个变体plcdcspro.com。

技术规格

主要特点和优势

TMR 冗余架构的数据链路完整性：138607-02 的 TMR 版本设计使三重冗余 3500 机架的数据采集与组态接口与保护架构的冗余等级相匹配，TM LED 指示 TMR 模式状态changxinrobot.com，为双重/三重表决的监测与保护数据提供与机架架构一致的接口形态。

对 RIM 功能的完整整合：TDI 整合了 3500/20 RIM 的机架接口功能（组态、机架级控制、RUN/PROGRAM 钥匙锁）与 TDXnet 的持续数据采集能力runshengplc.com，单模块完成全部数据链路职能，省去外置通信处理器。

官方备件体系的双重版本划分：官方备件清单明确区分标准版（138607-01/288055-01）与 TMR 版（138607-02/288055-02）plcdcspro.com+1，选型阶段即明确了 TMR 机架与非 TMR 机架的备件边界，避免了冗余架构中错用标准版 TDI 的配置错误。

应用领域

在三重冗余（TMR）架构的 3500 保护机架中，138607-02 安装于机架 1 号槽位，为 TMR 监测模块（如 3500/32M TMR 继电器、双重表决配置）提供数据采集与组态接口，输出数据经 Ethernet I/O（146031-01/146032-01）至 System 1 与组态软件plcdcspro.com。在燃气轮机与关键压缩机等按 SIL/TMR 要求设计的保护系统中，TMR TDI 保障了数据链路与保护架构的冗余一致性。在 TMR 机架的 TDI 备件更换中，该部件号作为官方备件直接替换。

相关产品

138607-01 / 288055-01：标准版 TDI 模块（非 TMR 机架使用）plcdcspro.com+1。
146031-01 / 146032-01：配套的 Ethernet I/O 模块（铜缆/光纤）plcdcspro.com。
147364-01：3500 缓冲信号输出模块plcdcspro.com。
161580-01：3500/22M TDI 操作维护手册plcdcspro.com。
164466-01：网络附件数据表（Ethernet 网络组件选型）plcdcspro.com。

安装与维护

安装前准备：确认机架为 TMR 配置（TMR 机架应使用 138607-02 而非标准版 138607-01）plcdcspro.com。模块安装于机架 1 号槽位，Ethernet I/O 模块安装于后部对应槽位。设置地址开关，插入配置钥匙并置于 RUN 位置。从 RIM 升级时按官方顺序操作（拔 RIM → 拔 RIM I/O → 插 TDI I/O → 插 TDI）。

维护建议：观察 OK / TX-RX / TM / CONFIG OK LED 判断模块运行、通信、TMR 模式与配置健康状态changxinrobot.com。TMR 机架中 TDI 的维护须遵循冗余系统的操作规范，避免影响在役保护通道。按官方手册 161580-01 执行周期性维护与固件管理plcdcspro.com。
