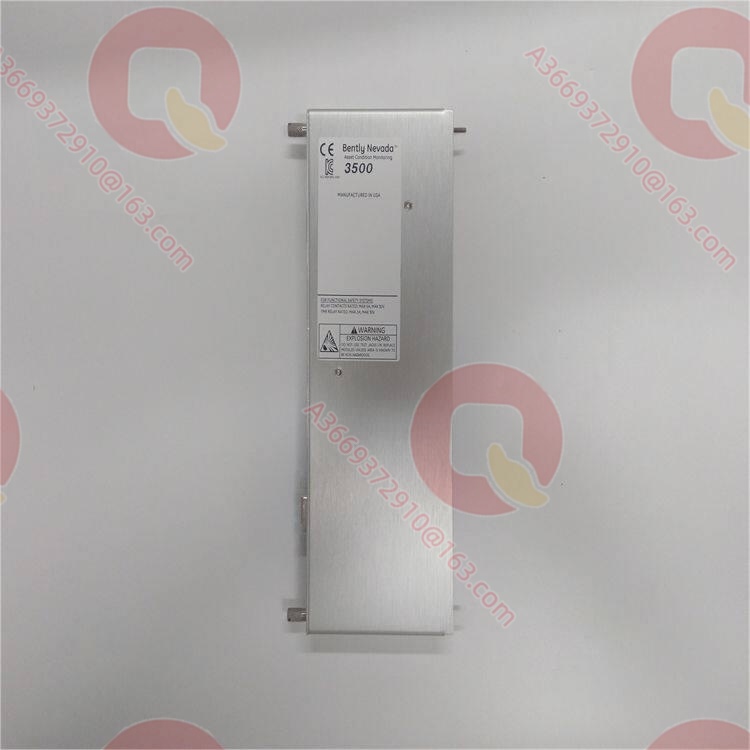

Bently Nevada 136188-02 3500/92 Modbus I/O 模块 136188-02

产品概述

136188-02 是 Bently Nevada 3500/92 通信网关的 Ethernet/RS485 Modbus I/O 模块，随附固件升级套件（Firmware Upgrade Kit，126M4118-01）omansevenstar.com+1。该 I/O 模块安装于 3500/92 网关主模块（136180-01）的后部槽位，为网关提供两类物理接口——10BASE-T Ethernet（RJ-45 星型网络）与 RS485 串行链路——使 3500/92 同时具备 Ethernet TCP/IP（Modbus/TCP）与串行 Modbus 的双通道集成能力bakerhughes.com+1。随附固件升级套件的设计使旧批次 3500/92 主模块与新 I/O 模块配套时可直接完成固件升级，保证前后组件的版本一致性。其核心价值在于以"Ethernet + RS485 双接口"的 I/O 形态覆盖了 DCS/SCADA 侧网络接口与串行链路并存的集成场景，是 3500/92 网关接口灵活性最高的 I/O 变体。

技术规格

主要特点和优势

Ethernet 与 RS485 的双接口集成：136188-02 使单只 3500/92 网关同时具备 10BASE-T Ethernet（RJ-45）与 RS485 串行两类物理接口bakerhughes.com+1，DCS/SCADA 可经 Modbus/TCP 读取机架数据、PLC 可经 RS485 Modbus RTU 接入同一数据源，双系统并行集成的场景无需部署两套通信硬件。

随附固件升级套件的版本一致性保障：该 I/O 模块随机附带 126M4118-01 固件升级套件worldofcontrols.com，旧批次 3500/92 主模块搭配新 I/O 模块时可直接升级固件，消除了新旧组件版本不匹配导致的通信异常隐患，简化了备件替换的工程流程。

RS485 I/O 的功耗与温度规格：网关配 RS485 I/O 模块时典型功耗为 5.6 W，I/O 模块工作温度 -30°C 至 +65°C、存储温度 -40°C 至 +85°Cworldofcontrols.com，与 3500 机架的标准环境边界一致，适配控制室与现场机柜的常规布置。

应用领域

在 3500 机架与 DCS/SCADA 的 Ethernet 集成及与 PLC 的 RS485 串行集成并存的架构中，136188-02 作为 3500/92 网关的后部 I/O 模块提供双通道数据出口。在旧批次 3500/92 主模块的 I/O 备件更换中，该部件号随附的固件升级套件保证了组件兼容性。在多协议监控架构（如 System 1 经 Ethernet 采集 + DCS 经串行读取）中，该 I/O 模块使单网关满足两类上层系统的接入需求。

相关产品

136180-01：配对的 3500/92 网关主模块omansevenstar.com。
126M4118-01：随附的固件升级套件worldofcontrols.com。
136188-01：Ethernet/RS232 版 Modbus I/O 模块（对照变体）omansevenstar.com。
138131-AAA：10BASE-T 屏蔽 Cat5 以太网电缆（6–320 ft，RJ-45）omansevenstar.com。
3500/22M 288055-01：TDI 模块（波形采集的对照方案）。

安装与维护

安装前准备：I/O 模块安装于 3500/92 主模块对应的后部槽位。若配套旧批次主模块，按随附 126M4118-01 固件升级套件的说明执行固件升级worldofcontrols.com。Ethernet 侧使用 10BASE-T 屏蔽 Cat5 电缆接入交换机（星型拓扑）bakerhughes.com；RS485 侧按 Modbus RTU 总线规范接线并做好终端匹配。

维护建议：观察网关前面板 OK / TX/RX LED 判断模块运行与机架通信状态bakerhughes.com。Ethernet 链路故障时优先核查交换机端口与电缆屏蔽接地；RS485 链路故障时核查总线终端电阻与从站地址设置。网关不属于关键监测路径，其故障不影响机组自动保护功能。

产品保障

我们供应的 136188-02 均为原厂封装，附带出厂检验文件与随附固件升级套件worldofcontrols.com。我们承诺提供 Ethernet/RS485 双链路方案设计、固件升级（126M4118-01）操作指导及 Modbus/TCP 与 RTU 并行集成的调试支持。
